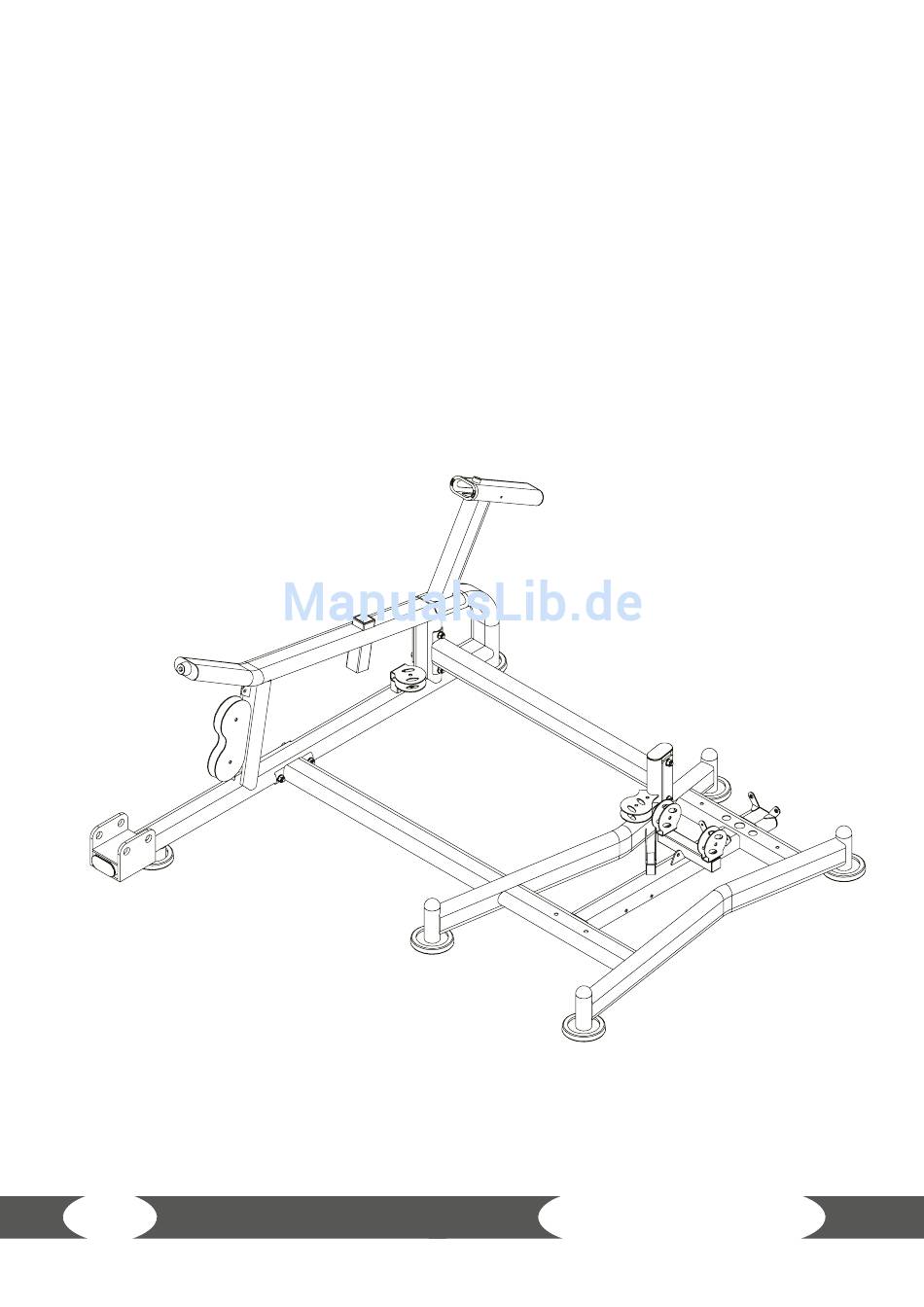

Schritt 1:
Aufbau
1. Montieren Sie das vordere Verbindungsrohr (164) mit zwei Schrauben M12*30
(131), Ф12 Federscheiben (130) und Ф12 Unterlegscheiben (20) am Hauptrahmen.
2. Montieren Sie das hintere Verbindungsrohr (165) mit 2 Schrauben M12*80 (132),
Ф12 Unterlegscheiben (20), M12 Kontermuttern (21) sowie der Verbindungsplatte
(128) am Hauptrahmen.
3. Montieren Sie den seitlichen Hauptrahmen (166) mit 4 Schrauben M12*80 (132),
Ф12 Unterlegscheiben (20), M12 Kontermuttern (21) sowie Verbindungsplatten (128)
am vorderen und hinteren Verbindungsrohr.
Beinpresse WS7
10
