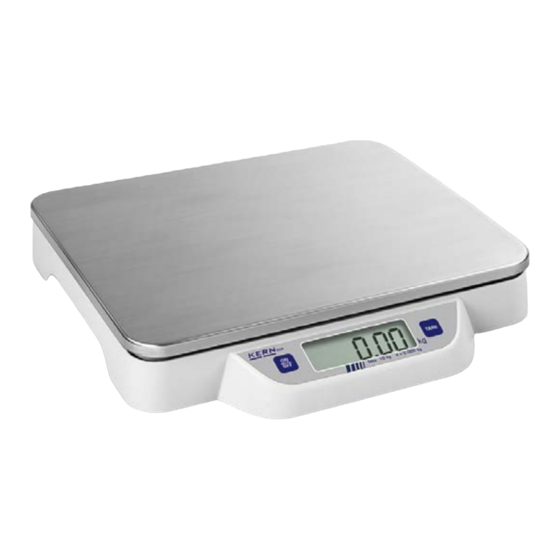

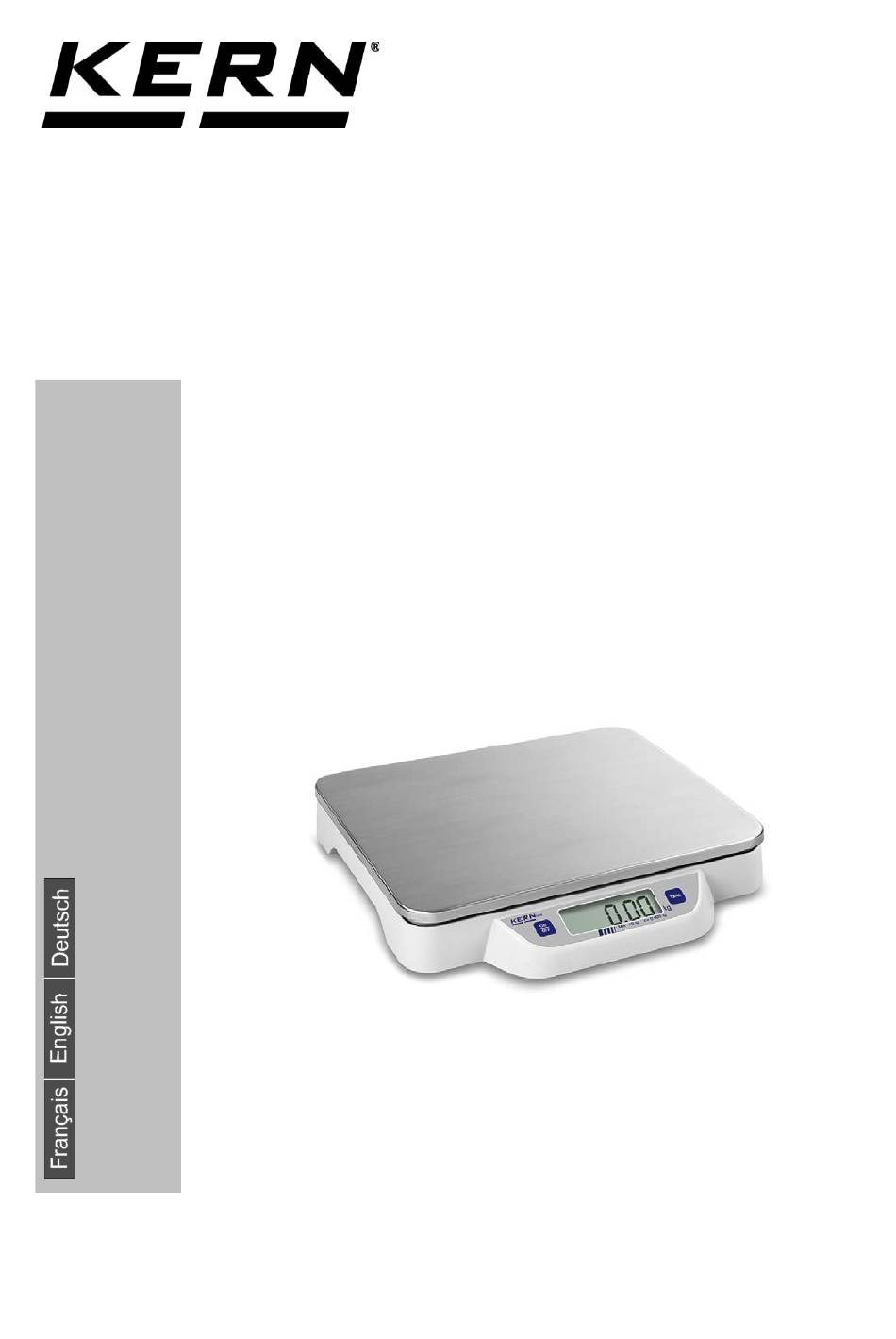

Betriebsanleitung Plattformwaage
Operating instruction Platform scale
Mode d'emploi Balance plate-forme
KERN ECB_ECE-N
Version 2.4
2017-12
KERN & Sohn GmbH
Ziegelei 1
D-72336 Balingen
E-Mail: info@kern-sohn.com
(ECB-N)
Tel: +49-[0]7433- 9933-0
Fax: +49-[0]7433-9933-149
Internet: www.kern-sohn.com
ECB_ECE-N-BA-def-1724
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für KERN ECB 10K-3N
Inhaltszusammenfassung für KERN ECB 10K-3N
- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Plattformwaage Operating instruction Platform scale Mode d’emploi Balance plate-forme KERN ECB_ECE-N Version 2.4 2017-12 (ECB-N) ECB_ECE-N-BA-def-1724...
- Seite 2 Weitere Sprachversionen finden Sie online unter www.kern-sohn.com/manuals Další jazykové verze najdete na webu pod adresou www.kern-sohn.com/manuals Más versiones de idiomas se encuentran online bajo www.kern-sohn.com/manuals Vous trouverez d’autres versions de langue online sous www.kern-sohn.com/manuals Further language versions you will find online under www.kern-sohn.com/manuals Trovate altre versioni di lingue online in www.kern-sohn.com/manuals...
-
Seite 3: Inhaltsverzeichnis
KERN ECB_ECE-N Version 2.4 2017-12 Betriebsanleitung Plattformwaage Inhaltsverzeichnis Technische Daten ..................3 Grundlegende Hinweise (Allgemeines) ............5 Bestimmungsgemäße Verwendung ..................5 Sachwidrige Verwendung ......................5 Gewährleistung ......................... 5 Prüfmittelüberwachung ......................6 Grundlegende Sicherheitshinweise ............. 6 Hinweise in der Betriebsanleitung beachten ................. 6 Ausbildung des Personals ...................... -
Seite 4: Technische Daten
1 Technische Daten Modelle ECB-N: KERN ECB 10K-3N ECB 20K-2N ECB 50K-2N Ablesbarkeit (d) 10 g 20 g Wägebereich (max) 10 kg 20 kg 50 kg Tarierbereich (subtraktiv) 10 kg 20 kg 50 kg Reproduzierbarkeit 10 g 20 g Linearität ±... - Seite 5 Modelle ECE-N: KERN ECE 10K-3N ECE 20K-2N ECE 50K-2N Ablesbarkeit (d) 10 g 20 g Wägebereich (max) 10 kg 20 kg 50 kg Tarierbereich (subtraktiv) 10 kg 20 kg 50 kg Reproduzierbarkeit 10 g 20 g Linearität ± 20 g ±...
-
Seite 6: Grundlegende Hinweise (Allgemeines)
Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägeer- gebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abwei- chende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben. 2.3 Gewährleistung Gewährleistung erlischt bei - Nichtbeachten unserer Vorgaben in der Betriebsanleitung - Verwendung außerhalb der beschriebenen Anwendungen... -
Seite 7: Prüfmittelüberwachung
Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie die hierfür notwendigen Prüfgewichte sind auf der KERN-Homepage (www.kern-sohn.com) verfügbar. In seinem akkredi- tiertem DKD-Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüf- gewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal). -
Seite 8: Auspacken, Aufstellung Und Inbetriebnahme
5 Auspacken, Aufstellung und Inbetriebnahme 5.1 Aufstellort, Einsatzort Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuver- lässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wäh- len. Beachten Sie deshalb am Aufstellort folgendes: •... -
Seite 9: Auspacken
5.3.1 Netzbetrieb (optional) Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Span- nungswert muss mit der örtlichen Spannung übereinstimmen. Nur KERN- Originalnetzgeräte verwenden. Die Verwendung anderer Fabrikate be- darf der Zustimmung von KERN. Ausgangsspannung Netzadapter: 9V DC (Polarität: Innen Minus) 5.3.2 Batteriebetrieb (serienmäßig) /Akkubetrieb ( optional ) - Seite 10 Einbau des Akkus: 1. Batteriefachabdeckung entfernen 2. Zwischenboden durch verschieben und heraushebeln entfernen 3. Akku einlegen und anschließen ECB_ECE-N-BA-d-1724...
-
Seite 11: Erstinbetriebnahme
5.4 Erstinbetriebnahme Eine Anwärmzeit von 5 Minuten nach dem Einschalten stabilisiert die Messwerte. Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung. Unbedingt die Hinweise im Kapitel „Justierung“ beachten. 5.5 Justierung Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss je- de Waage –... -
Seite 12: Betrieb
6 Betrieb 6.1 Wägen • Die Waage wird durch Drücken der ON/OFF-Taste eingeschaltet. • Die Waage führt einen Selbsttest durch (2sec.) und geht dann auf „0.00“. • Ist das Wägegut schwerer als der Wägebereich, erscheint im Display „E“ (=Überlast). • Die Waage wird durch einmal Drücken der ON/OFF-Taste ausgeschaltet. 6.2 Tarieren •... -
Seite 13: Hinterleuchtung Der Anzeige (Nur Modelle Ecb-N)
6.3 Hinterleuchtung der Anzeige (nur Modelle ECB-N) Im Menü können sie die Funktion der Anzeigenhinterleuchtung ein- bzw. ausschal- ten. Gehen Sie hierzu wie folgt vor: Bei ausgeschalteter Waage die TARE-Taste drücken und gedrückt halten TARE -Taste nicht loslassen. ON/OFF-Taste ebenfalls drücken und gedrückt hal- ... -
Seite 14: Dosierung Und Zero-Tracking (Nur Modelle Ecb-N)
6.4 Dosierung und Zero-tracking (nur Modelle ECB-N) Mit der Auto-Zero-Funktion werden kleine Gewichtsschwankungen automatisch ta- riert. Werden kleine Mengen vom Wägegut entnommen oder zugeführt, so können durch die in der Waage vorhandene „Stabilitätskompensation“ falsche Wägeergebnisse angezeigt werden! (Beispiel: Langsames Herausfließen von Flüssigkeiten aus einem auf der Waage befindlichen Behälter). -
Seite 15: Auto-Off-Funktion (Nur Modelle Ecb-N)
6.5 AUTO-OFF-Funktion (nur Modelle ECB-N) Für den Batteriebetrieb verfügt die Waage über eine automatische Abschaltfunktion, die im Menü aktiviert oder deaktiviert werden kann. Gehen Sie hierzu wie folgt vor: Bei ausgeschalteter Waage die TARE-Taste drücken und gedrückt halten TARE -Taste nicht loslassen. ON/OFF-Taste ebenfalls drücken und gedrückt hal- ... -
Seite 16: Reset-Funktion
6.6 Reset-Funktion Rücksetzung des Menüs auf Werkseinstellungen. Bei ausgeschalteter Waage die TARE-Taste drücken und gedrückt halten TARE -Taste nicht loslassen. ON/OFF-Taste ebenfalls drücken und gedrückt hal- ON/OFF-Taste gedrückt halten, jedoch die TARE -Taste loslassen TARE-Taste erneut drücken ... -
Seite 17: Wartung, Instandhaltung, Entsorgung
Gerät eindringt. Mit einem trockenen, weichen Tuch nachreiben. Verschüttetes Wägegut sofort entfernen. 7.2 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechni- kern geöffnet werden. Sicherstellen, dass die Waage regelmäßig kalibriert wird, s. Kap. Prüfmittel- überwachung. -
Seite 18: Kleine Pannenhilfe
8 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden. Hilfe: Störung Mögliche Ursache • Die Waage ist nicht eingeschaltet. Die Gewichtsanzeige leuchtet nicht. •... -
Seite 19: Konformitätserklärung
9 Konformitätserklärung Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter: www.kern-sohn.com/ce ECB_ECE-N-BA-d-1724... - Seite 20 Hinweis gemäß Batterieverordnung – BattV QYP 05 (Rev. 1.0) Nur gültig für Deutschland! Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgendes hinzuweisen: Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich ver- pflichtet.
- Seite 22 KERN ECB_ECE-N Version 2.4 2017-12 Operating instruction Platform scale Table of contents: Technical data ....................3 Fundamental information (general) .............. 5 Intended use ..........................5 Inappropriate use ........................5 Guarantee ..........................5 Monitoring the test substances ....................6 Fundamental safety information..............6 Observe the information in the operating instructions ............
-
Seite 23: Technical Data
1 Technical data Models ECB-N: KERN ECB 10K-3N ECB 20K-2N ECB 50K-2N Readout (d) 10 g 20 g Weighing range (max) 10 kg 20 kg 50 kg Taring range (subtractive) 10 kg 20 kg 50 kg Reproducibility 10 g 20 g Linearity ±... - Seite 24 Models ECE-N: KERN ECE 10K-3N ECE 20K-2N ECE 50K-2N Readout (d) 10 g 20 g Weighing range (max) 10 kg 20 kg 50 kg Taring range (subtractive) 10 kg 20 kg 50 kg Reproducibility 10 g 20 g Linearity ± 20 g ±...
-
Seite 25: Fundamental Information (General)
The balance may only be used in compliance with the described guidelines. Varying areas of application/planned use must be approved by KERN in writing. 2.3 Guarantee The guarantee is not valid following... -
Seite 26: Monitoring The Test Substances
For this purpose, the answerable user must define a suitable interval as well as the nature and scope of this check. Information is available on KERN’s home page (www.kern- sohn.com) with regard to the monitoring of balance test substances and the test... -
Seite 27: Unpacking, Installation And Commissioning
5 Unpacking, installation and commissioning 5.1 Place of installation, place of use The balance is constructed in such a way that reliable weighing results can be achieved under normal application conditions. By selecting the correct location for your balance, you will be able to work quickly and precisely. -
Seite 28: Package Volume
Electric power supply is by means of the external mains supply circuit. The printed voltage level must comply with the local voltage. Only use original KERN mains supply circuits. The use of other makes is subject to approval by Kern. - Seite 29 Rechargeable Battery Installation: 1. Remove battery cover 2. Slide spacer to left or right, lever down on corner, then remove the spacer 3. Insert and connect rechargeable battery ECB_ECE-N-BA-e-1724...
-
Seite 30: Initial Start-Up
5.4 Initial start-up A warm-up time of 5 minutes stabilises the measured values after switching on. The accuracy of the balance depends on the local acceleration of the fall. Please be sure to observe the information in the chapter on adjusting. 5.5 Adjustment As the acceleration value due to gravity is not the same at every location on earth, each balance must be coordinated –... -
Seite 31: Weighing
6 Operation 6.1 Weighing • The balance is switched on by pressing the "ON/OFF" key. • The balance performs auto-diagnostics (for 2 s) and then displays "0.00". • If the weighing object is heavier than the weighing range the display indicates "E"... -
Seite 32: Rear Illuminated Display (Only Models Ecb-N)
6.3 Rear illuminated display (only models ECB-N) To choose the backlight mode, please follow the below instruction for the setting: When the balance is switched off, press the TARE -key and keep it pressed Do not release the TARE -key. Press also the ON/OFF -key and keep it pressed ... -
Seite 33: Dosage Und Zero-Tracking (Only Models Ecb-N)
6.4 Dosage und Zero-tracking (only models ECB-N) When the Auto-Zero-function is activated, any slight changes of the zero readout are automatically tared. In the event that small quantities are removed or added to the material to be weighed, incorrect weighing results can be displayed due to the “stability compensa- tion“... -
Seite 34: Auto-Off Function (Only Models Ecb-N)
AUTO-OFF function (only models ECB-N) For battery operation the balance has an automatic switch off function which can be activated and deactivated in the menu. Please follow the below instruction for the setting: When the balance is switched off, press the TARE -key and keep it pressed ... -
Seite 35: Reset Function
Reset function Factory setting reset. When the balance is switched off, press the TARE -key and keep it pressed Do not release the TARE -key. Press also the ON/OFF -key and keep it pressed Keep the ON/OFF -key pressed, however release the TARE -key ... -
Seite 36: Maintenance, Upkeep, Disposal
Remove any spilt material to be weighed immediately. 7.2 Maintenance, upkeep The device may only be opened by trained service engineers authorised by KERN. Disconnect from the mains supply before opening. 7.3 Disposal The operating company shall dispose of the packaging and the device in compliance with the valid national or regional law of the operating location. -
Seite 37: Declaration Of -Conformity
Switch the balance off if other error messages should appear and then switch on again. Contact the manufacturer if the error message does not disappear. 9 Declaration of –Conformity To view the current EC/EU Declaration of Conformity go to: www.kern-sohn.com/ce ECB_ECE-N-BA-e-1724... - Seite 38 KERN ECB_ECE-N Version 2.4 2017-12 Mode d’emploi Balance plate-forme Table des matières Données techniques ..................3 Indications fondamentales (généralités) ............. 5 Utilisation conforme à la destination de l´appareil ............... 5 Utilisation inadéquate ......................5 Garantie ............................. 5 Vérification des moyens de contrôle ..................6 Indications fondamentales concernant la sécurité...
-
Seite 39: Données Techniques
1 Données techniques Modèles ECB-N: KERN ECB 10K-3N ECB 20K-2N ECB 50K-2N Lecture (d) 10 g 20 g Portée (max) 10 kg 20 kg 50 kg Amplitude de tarage 10 kg 20 kg 50 kg (soustractive) Reproductibilité 10 g 20 g Linéarité... - Seite 40 Modèles ECE-N: KERN ECE 10K-3N ECE 20K-2N ECE 50K-2N Lecture (d) 10 g 20 g Portée (max) 10 kg 20 kg 50 kg Amplitude de tarage 10 kg 20 kg 50 kg (soustractive) Reproductibilité 10 g 20 g Linéarité ± 20 g ±...
-
Seite 41: Indications Fondamentales (Généralités)
La balance ne doit être utilisée que selon les prescriptions indiquées. Les domaines d´utilisation/d´application dérogeant à ces dernières doivent faire l´objet d´une autori- sation écrite délivrée par KERN. 2.3 Garantie La garantie n´est plus valable en cas - de non-observation des prescriptions figurant dans notre mode d´emploi... -
Seite 42: Vérification Des Moyens De Contrôle
Des informa- tions concernant la vérification des moyens de contrôle des balances ainsi que les poids de contrôle nécessaires à cette opération sont disponibles sur le site KERN (www.kern-sohn.com). Grâce à son laboratoire de calibrage accrédité DKD, KERN propose un calibrage rapide et économique pour les poids d´ajustage et les balances... -
Seite 43: Déballage, Installation Et Mise En Service
5 Déballage, installation et mise en service 5.1 Lieu d´installation, lieu d´utilisation La balance a été construite de manière à pouvoir obtenir des résultats de pesée fiables dans les conditions d´utilisation d´usage. Vous pouvez travailler rapidement et avec précision à condition d´installer votre ba- lance à... -
Seite 44: Installation
La valeur de tension imprimée sur l´appareil doit concorder avec la tension lo- cale. N´utilisez que des blocs d´alimentation secteur livrés par KERN. L´utilisation d´autres marques n´est possible qu´avec l´autorisation de Kern. Tension de sortie adaptateur réseau: 9V DC (polarité: intérieur moins) 5.3.2 Fonctionnement sur piles (standard) / sur accu (en option) - Seite 45 Montage des Accus: 1. Enlever le couvercle du logement batterie 2. Enlever le palier en plastique par effet de levier 3. Mettre les accus et connecter ECB_ECE-N-BA-f-1724...
-
Seite 46: Première Mise En Service
5.4 Première mise en service Un temps de chauffe de 5 minutes intervenant après la mise en marche stabilise les valeurs de mesure. La précision de la balance dépend de l´accélération due à la pesanteur. Il est impératif de tenir compte des indications du chapitre Ajustage. 5.5 Ajustage Etant donné... -
Seite 47: Fonctionnement
6 Fonctionnement 6.1 Pesage • La balance est branchée en appuyant sur la touche „ON/OFF “. • La balance réalise un test automatique (durante 2 s),après quoi elle indique „0.00“. • Si le poids est supérieur au champ de pesée admissible, elle affiche „E“... -
Seite 48: Affichage Rétro Éclairé (Seuls Les Modèles De La Ecb-N)
6.3 Affichage rétro éclairé (seuls les modèles de la ECB-N) Dans le menu vous pouvez activer et désactiver la fonction d’affichage rétro éclairé. Veuillez suivre les pas suivants: Appelez la touche TARE la balance étant hors circuit et maintenez-la enclenchée ... -
Seite 49: Dosage Et Tracé Zéro (Seuls Les Modèles De La Ecb-N)
6.4 Dosage et tracé zéro (seuls les modèles de la ECB-N) Cette fonction permet de tarer automatiquement de petites fluctuations de poids. Lorsque de petites quantités du corps à peser sont retirées ou ajoutées, le dispositif de “compensation de stabilité” intégré dans la balance peut provoquer l’affichage de résultats de pesée erronés! (Exemple: lorsque des liquides dégoulinent lentement d’un récipient posé... -
Seite 50: Auto-Off- Fonction (Seuls Les Modèles Ebc-N)
6.5 AUTO-OFF- Fonction (seuls les modèles EBC-N) Pour l’alimentation par piles, la balance dispose d’une fonction de coupure automa- tique pouvant être activés ou désactivés dans le menu. Appelez la touche TARE la balance étant hors circuit et maintenez-la enclenchée ... -
Seite 51: Reset- Fonction
6.6 Reset- Fonction Reinitialisation du menu au réglage fait en usine Appelez la touche TARE la balance étant hors circuit et maintenez-la enclenchée Ne relâchez pas la touche TARE. Appelez également la touche ON/OFF et main- tenez-la enclenchée ... -
Seite 52: Maintenance, Entretien, Élimination
Retirer immédiatement les matières à peser renversées sur la balance. 7.2 Maintenance, entretien L´appareil ne doit être ouvert que par des dépanneurs formés à cette fin et ayant re- çu l´autorisation de KERN. Avant d´ouvrir l´appareil, couper ce dernier du secteur. 7.3 Elimination L´élimination de l´emballage et de l´appareil doit être effectuée par l´utilisateur selon... -
Seite 53: Déclaration De Conformité
Au cas où d´autres messages d´erreur apparaissent, arrêter puis rallumer la balance. Si le message d´erreur ne disparaît pas, informer le fabricant. 9 Déclaration de conformité Vous trouvez la déclaration de conformité CE- UE actuelle online sous: www.kern-sohn.com/ce ECB_ECE-N-BA-f-1724...
