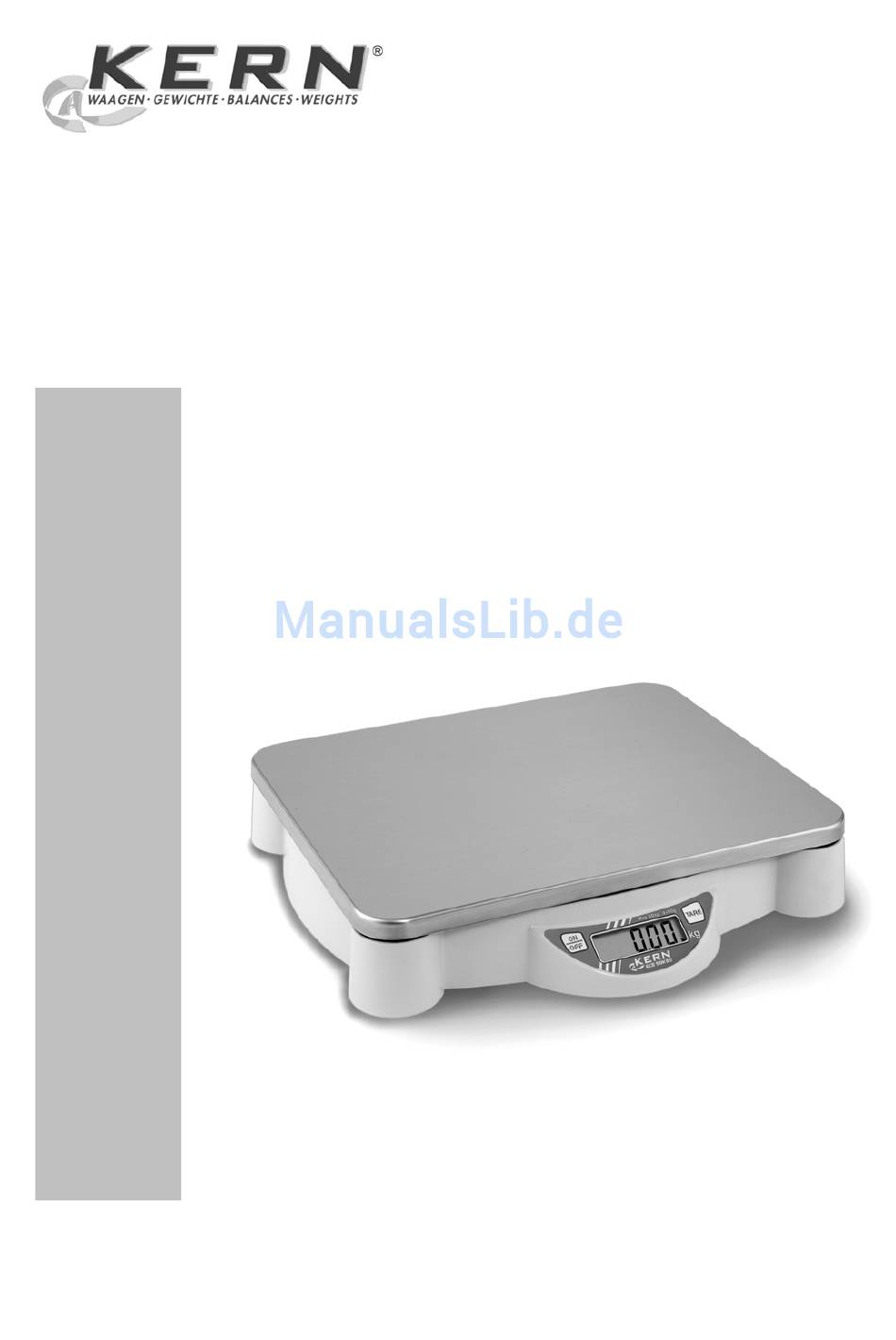

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Plattformwaage KERN ECB Version 1.3 05/2007 ECB-BA-d-0713...
-
Seite 2: Inhaltsverzeichnis
KERN ECB Version 1.3 05/2007 Betriebsanleitung Plattformwaage Inhaltsverzeichnis Technische Daten _______________________________________________ 3 Konformitätserklärung ___________________________________________ 4 Grundlegende Hinweise (Allgemeines) _____________________________ 5 Bestimmungsgemäße Verwendung __________________________________ 5 Sachwiedrige Verwendung _________________________________________ 5 Gewährleistung___________________________________________________ 5 Prüfmittelüberwachung ____________________________________________ 6 Grundlegende Sicherheitshinweise ________________________________ 6 Hinweise in der Betriebsanleitung beachten ___________________________ 6... -
Seite 3: Technische Daten
2 - 3 sec. Betriebstemperatur + 0° C ..+ 40° C Luftfeuchtigkeit max. 80 % (nicht kondensierend) Gehäuse (B x T x H) mm 320 x 300 x 60 Wägeplatte (B x T) mm 320 x 260 Gewicht kg (netto) ECB-BA-d-0713... -
Seite 4: Konformitätserklärung
EN 50082-1 (EN 61000-4-6) : 1997 EN 50082-1 (EN 61000-4-5) : 1997 EN 50082-1 (EN 61000-4-11) : 1997 Date: 12.12.2002 Signature: Gottl. KERN & Sohn GmbH Management Gottl. KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0,Fax +49-[0]7433/9933-149 ECB-BA-d-0713... -
Seite 5: Grundlegende Hinweise (Allgemeines)
Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägeer- gebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abwei- chende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben. 3.3 Gewährleistung Gewährleistung erlischt bei - Nichtbeachten unserer Vorgaben in der Betriebsanleitung - Verwendung außerhalb der beschriebenen Anwendungen... -
Seite 6: Prüfmittelüberwachung
4.1 Hinweise in der Betriebsanleitung beachten Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen. 4.2 Ausbildung des Personals Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden 5 Transport und Lagerung 5.1 Kontrolle bei Übernahme... -
Seite 7: Auspacken, Aufstellung Und Inbetriebnahme
Akklimatisieren Sie in diesem Fall das vom Netz getrennte Gerät ca. 2 Stunden bei Raumtemperatur. statische Aufladung von Wägegut, Wägebehälter und Windschutz vermeiden. Beim Auftreten von elektromagnetischen Feldern, bei statischen Aufladungen sowie bei instabiler Stromversorgung sind große Anzeigeabweichungen (falsche Wägeer- gebnisse) möglich. Der Standort muss dann gewechselt werden. ECB-BA-d-0713... -
Seite 8: Auspacken
6.3.1 Netzanschluss Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Span- nungswert muss mit der örtlichen Spannung übereinstimmen. Verwenden Sie nur KERN-Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von Kern. Ausgangsspannung Netzadapter: 9V DC (Polarität: Innen Minus) 6.3.2 Batteriebetrieb/Akkubetrieb ( optional ) Batteriedeckel an Waagenunterseite öffnen. - Seite 9 Einbau des Akkus: 1. Batteriefachabdeckung entfernen 2. Zwischenboden durch verschieben und heraushebeln entfernen 3. Akku einlegen und anschließen ECB-BA-d-0713...
-
Seite 10: Erstinbetriebnahme
Bei einem Justierfehler oder falschem Justiergewicht er- scheint: In diesem Fall Stromversorgung unterbrechen und Justie- rung wiederholen Nehmen Sie das Gewicht von der Wägeplatte, danach er- folgt automatisch der Rücksprung in den normalen Wäge- 0,00 modus. Die Justierung ist erfolgreich beendet. ECB-BA-d-0713... -
Seite 11: Betrieb
• Die Waage wird durch einmal Drücken der ON/OFF-Taste ausgeschaltet. 7.2 Tarieren • Waage mit ON/OFF-Taste einschalten und „0,00“- Anzeige abwarten. Tara- last auflegen und TARE-Taste drücken. • Waagenanzeige springt auf „0.00“. • Wägegut kann nun in das Taragefäß eingefüllt und der Wägewert abgelesen werden. ECB-BA-d-0713... -
Seite 12: Hinterleuchtung Der Anzeige
Hinterleuchtung ausgeschaltet Batterieschonung „bl“ „bl“ Hinterleuchtung schaltet sich Batterieschonung 10 Sekunden nach Erreichen eines stabilen Wägewertes automatisch ab Bestätigen Sie Ihre Auswahl mit der TARE-Taste. Nach kurzer Zeit kehrt die Waage automatisch in den Wägemodus zurück. ECB-BA-d-0713... -
Seite 13: Dosierung Und Zero-Tracking
Mit der TARE -Taste bestätigen. In der Anzeige erscheint die aktuelle Einstellung. Mit der ON/OFF-Taste kann nun zwischen folgenden Einstellungen ausgewählt werden: Anzeige Einstellung „tr“ Auto-Zero eingeschaltet „tr“ Auto-Zero ausgeschaltet Bestätigen Sie Ihre Auswahl mit der TARE-Taste. Nach kurzer Zeit kehrt die Waage automatisch in den Wägemodus zurück. ECB-BA-d-0713... -
Seite 14: Auto-Off-Funktion
Mit der ON/OFF-Taste kann nun zwischen folgenden Einstellungen ausgewählt werden: Anzeige Einstellung Zur Batterieschonung schaltet die Waage 3 Minuten nach „AF“ ON abgeschlossener Wägung automatisch ab „AF“ OFF Dauerbetrieb Bestätigen Sie Ihre Auswahl mit der TARE-Taste. Nach kurzer Zeit kehrt die Waage automatisch in den Wägemodus zurück. ECB-BA-d-0713... -
Seite 15: Reset-Funktion
Mit der ON/OFF-Taste kann nun zwischen folgenden Einstellungen ausgewählt werden: Anzeige Einstellung Rücksetzung des Menüs auf Werkseinstellungen. „rst“ YES Keine Rücksetzung des Menüs auf Werkseinstellungen. „rst“ NO Bestätigen Sie Ihre Auswahl mit der TARE-Taste. Nach kurzer Zeit kehrt die Waage automatisch in den Wägemodus zurück. ECB-BA-d-0713... -
Seite 16: Wartung, Instandhaltung, Entsorgung
Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden. Verschüttetes Wägegut sofort entfernen. 8.2 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen. 8.3 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa- lem oder regionalem Recht des Benutzerortes durchzuführen. -
Seite 17: Kleine Pannenhilfe
• Die Justierung stimmt nicht mehr. falsch • Es herrschen starke Temperaturschwan- kungen. • Elektromagetische Felder/ Statische Auf- ladung(Anderen Aufstellungsort wählen/ falls möglich, störendes Gerät ausschal- ten) Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen. ECB-BA-d-0713...
