Vous trouverez d’autres versions de langue online sous www.kern-sohn.com/manuals Further language versions you will find online under www.kern-sohn.com/manuals A használati utasítás egyéb nyelveken a www.kern-sohn.com/manuals címről tölthető le Trovate altre versioni di lingue online inwww.kern-sohn.com/manuals Ytterligere språkversjoner finner du online under www.kern-sohn.com/manuals Bijkomende taalversies vindt u online op www.kern-sohn.com/manuals...

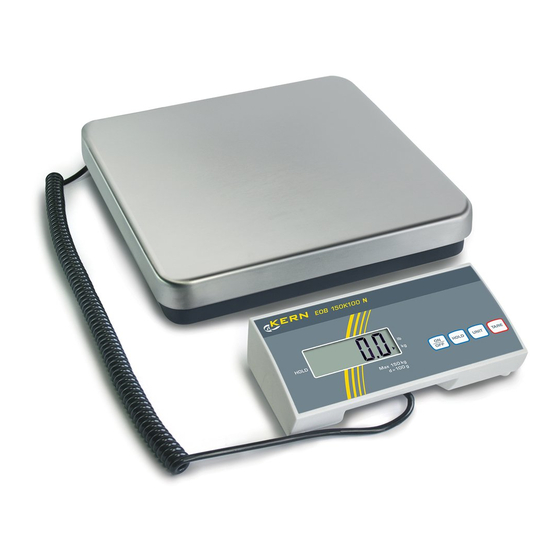

1 Technische Daten Modelle KERN EOB KERN 15K5 35K10 60K20 60K20L Ablesbarkeit (d) 10 g 20 g 20 g Wägebereich (Max) 15 kg 35 kg 60 kg 60 kg Reproduzierbarkeit 10 g 20 g 20 g Linearität ± 10 g ±...
Seite 6
80 % (nicht kondensierend) Anzeigegerät 210 x 110 x 45 (B x T x H) mm Kabellänge Anzeigegerät 180 cm 270 cm 270 cm Wägefläche mm 315 x 305 550 x 550 945 x 505 Gewicht kg (netto) 13,5 19,5 EOB/EOE_L/EOE_XL/EOS-BA-d-1633...
Seite 7
80 % (nicht kondensierend) Anzeigegerät 210 x 110 x 45 (B x T x H) mm Kabellänge Anzeigegerät 180 cm 270 cm 270 cm Wägefläche mm 315 x 305 550 x 550 945 x 505 Gewicht kg (netto) 13,5 19,5 EOB/EOE_L/EOE_XL/EOS-BA-d-1633...
Seite 8
Modelle KERN EOE KERN 10K-3 30K-2 60K-2 100K-2 Ablesbarkeit (d) 10 g 20 g 50 g Wägebereich (Max) 15 kg 35 kg 60 kg 150 kg Reproduzierbarkeit 10 g 20 g 50 g Linearität ± 10 g ± 20 g ±...
Seite 9
80 % (nicht kondensierend) Anzeigegerät 210 x 110 x 45 (B x T x H) mm Kabellänge Anzeigegerät 270 cm Wägefläche mm 505 x 505 945 x 505 505 x 505 945 x 505 Gewicht kg (netto) 12,5 19.5 12,5 19.5 EOB/EOE_L/EOE_XL/EOS-BA-d-1633...
Seite 10
Modelle KERN EOS KERN 150K50XL 300K100XL Ablesbarkeit (d) 50 g 100 g Wägebereich (Max) 150 kg 300 kg Reproduzierbarkeit 50 g 100 g Linearität ± 100 g ± 200 g Empfohlenes Justierge- 100 kg 200 kg wicht, nicht beigegeben (M2)
Seite 12
Modelle EOS • Wägeplatte Edelstahl • Rutschfeste Gummimatte Bequemer Transport durch 2 Rollen und 1 Haltegriff EOB/EOE_L/EOE_XL/EOS-BA-d-1633...
Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägeer- gebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abwei- chende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben. 3.3 Gewährleistung Gewährleistung erlischt bei •...
4 Grundlegende Sicherheitshinweise 4.1 Hinweise in der Betriebsanleitung beachten Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN- Waagen verfü- gen. 4.2 Ausbildung des Personals Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden.
Verpackung öffnen, das Gerät und Zubehör herausnehmen. Überprüfen, ob alle Tei- le des Lieferumfangs vorhanden und unbeschädigt sind. Die Waage ist so aufzustellen, dass die Wägeplatte genau waagrecht steht. Das Anzeigegerät so aufstellen, dass es gut bedient und eingesehen werden kann. EOB/EOE_L/EOE_XL/EOS-BA-d-1633...
6.3 Netzanschluss Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Span- nungswert muss mit der örtlichen Spannung übereinstimmen. Verwenden Sie nur KERN-Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von Kern. 6.4 Batteriebetrieb Auf der Rückseite des Anzeigegerätes Batteriedeckel abnehmen und 6 x 1,5V Mig- nonzellen anschließen.
Gewichtswert des Justiergewichtes an. Justiergewicht abnehmen. Bei einem Justierfehler oder falschem Justiergewicht wird in der Anzeige eine Fehlermeldung eingeblendet. Justiergewicht abnehmen und Justiervor- gang wiederholen. Justiergewicht bei der Waage aufbewahren. Tägliche Überprüfung der Waagengenauigkeit wird bei qualitätsrelevanten Anwendungen empfohlen. EOB/EOE_L/EOE_XL/EOS-BA-d-1633...
ON/OFF-Taste drücken, die Anzeige erlischt Ausschalten Wägegut auflegen Wägen Stabilitätsanzeige abwarten Wägeresultat ablesen. Durch Drücken der UNIT-Taste kann das Wägeresultat in Wägeeinheit umschalten einer weiteren Einheit angezeigt werden [kg lb]. Einheitenumrechnung: 1 kg = 2,20462 lb EOB/EOE_L/EOE_XL/EOS-BA-d-1633...
Wägebereich ausgelastet ist. Nach Abnehmen des Wägebehälters erscheint das Ge- wicht des Wägebehälter als Minus-Anzeige. Das Taragewicht bleibt so lange gespeichert, bis es ge- löscht wird. Waage entlasten und TARE-Taste drücken, die Nullanzei- Tara löschen ge erscheint. EOB/EOE_L/EOE_XL/EOS-BA-d-1633...
HOLD-Taste erneut gedrückt wird. Der Indikator [] unter [HOLD] erlischt, die Waage kehrt in den normalen Wäge- modus zurück. Durch erneutes Drücken der HOLD-Taste kann diese Funk- tion beliebig oft wiederholt werden. Bei zu lebhafter Bewegung (starke Anzeigenschwankung) kann keine Mit- telwertermittlung erfolgen. EOB/EOE_L/EOE_XL/EOS-BA-d-1633...
Abweichung zum Sollgewicht wird vorzeichenrichtig nach „+“ und „-“ angezeigt (z. B. + 0.037 g). Nach dem gleichen Verfahren können auch gewichtsglei- che Packungen, bezogen auf ein Sollgewicht, hergestellt werden. Zurück in den Wägemodus durch Drücken der TARE- Taste. EOB/EOE_L/EOE_XL/EOS-BA-d-1633...
Um das Menü zu verlassen und speichern, die HOLD-Taste so oft drücken bis „END“ erscheint, dann mit der TARE-Taste bestätigen. Die Waage kehrt automa- tisch in den Wägemodus zurück. Navigation: Nicht dokumentiert Nicht dokumentiert Werkseinstellungen sind mit * gekennzeichnet. EOB/EOE_L/EOE_XL/EOS-BA-d-1633...
Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden. Verschüttetes Wägegut sofort entfernen. 10.2 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen. 10.3 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa- lem oder regionalem Recht des Benutzerortes durchzuführen.
Seite 26
• Die Waage steht nicht eben. • Es herrschen starke Temperaturschwan- kungen. • Elektromagnetische Felder/ Statische Auf- ladung (Anderen Aufstellungsort wählen/ falls möglich, störendes Gerät ausschal- ten) Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen. EOB/EOE_L/EOE_XL/EOS-BA-d-1633...
Seite 27
Quecksilber, oder Pb = Blei) des für die Einstufung als schadstoffhaltig aus- schlaggebenden Schwermetalls versehen. Schadstoffarme Batterien nur mit einer durchgestrichenen Mülltonne. Die Rückgabemöglichkeit beschränkt sich auf Batterien der Art, die wir in unserem Sortiment führen oder geführt haben, sowie auf die Menge, deren sich Endverbrau- cher üblicherweise entledigen. EOB/EOE_L/EOE_XL/EOS-BA-d-1633...
1 Technical Specifications Models KERN EOB KERN 15K5 35K10 60K20 60K20L Readability (d) 10 g 20 g 20 g Weighing range (max) 15 kg 35 kg 60 kg 60 kg Reproducibility 10 g 20 g 20 g Linearity ±10 g ±20 g...
Seite 32
Display unit 210 x 110 x 45 (B x D x H) mm Cable length display unit 180 cm 270 cm 270 cm Weighing surface mm 315 x 305 550 x 550 945 x 505 Weight kg (net) 13.5 19.5 EOB/EOE_L/EOE_XL/EOS-BA-e-1633...
Seite 33
Display unit 210 x 110 x 45 (B x D x H) mm Cable length display unit 180 cm 270 cm 270 cm Weighing surface mm 315 x 305 550 x 550 945 x 505 Weight kg (net) 13.5 19.5 EOB/EOE_L/EOE_XL/EOS-BA-e-1633...
Seite 34
Models KERN EOE KERN 10K-3 30K-2 60K-2 100K-2 Readability (d) 10 g 20 g 50 g Weighing range (max) 15 kg 35 kg 60 kg 150 kg Reproducibility 10 g 20 g 50 g Linearity ± 10 g ± 20 g ±...
Seite 35
210 x 110 x 45 (B x D x H) mm Cable length display unit 270 cm Weighing surface mm 505 x 505 945 x 505 505 x 505 945 x 505 Weight kg (net) 12.5 19.5 12.5 19.5 EOB/EOE_L/EOE_XL/EOS-BA-e-1633...
Seite 36
Models KERN EOS KERN 150K50XL 300K100XL Readability (d) 50 g 100 g Weighing range (max) 150 kg 300 kg Reproducibility 50 g 100 g Linearity ±100 g ±200 g Recommended 100 kg 200 kg adjustment weight, not (M2) (M2) added (class) Stabilization time (typical) 2.5 sec.
Seite 38
Models EOS • Weighing plate, stainless steel • Anti-slip rubber mat Comfortable transport due to 2 rollers and 1 grab handle EOB/EOE_L/EOE_XL/EOS-BA-e-1633...
The balance may only be used according to the described conditions. Other areas of use must be released by KERN in writing. 3.3 Warranty Warranty claims shall be voided in case •...
In KERN’s accredited DKD calibration laboratory test weights and balances may be calibrated (return to the national standard) fast and at moderate cost. 4 Basic Safety Precautions 4.1 Pay attention to the instructions in the Operation Manual...
The balance must be installed in a way that the weighing plate is exactly in horizontal position. Mount the display unit in a way that facilitates operation and where it is easy to see. EOB/EOE_L/EOE_XL/EOS-BA-e-1633...
• Platform and display unit, (see chap. 2) • 4 x adjustment feet (excepted platform size 314.5 x 304.5 cm) • Mains power supply • Wall fixture (with fixing screws) • Operating instructions 6.2.2 Assembly instructions for the use of the wall fixture EOB/EOE_L/EOE_XL/EOS-BA-e-1633...
6.3 Mains connection Power is supplied via the external mains adapter. The stated voltage value must be the same as the local voltage. Only use original KERN mains adapters. Using other makes requires consent by KERN. 6.4 Battery operation On the rear side of the display unit remove the battery cover and connect 6 x 1.5V mignon cells.
An error message will be displayed in the event of an adjustment error or incorrect adjustment weight. Remove the adjustment weight and repeat the adjustment process. Keep the adjustment close to the balance. Daily control of the weighing exactness is recommended for quality-relevant applications. EOB/EOE_L/EOE_XL/EOS-BA-e-1633...
Place goods to be weighed on balance Weighing Wait for stability display Read weighing result. By pressing the UNIT button the weighing result can be Switch-over weighing unit displayed in another unit [kg lb]. Unit conversion: 1 kg = 2.20462 lb EOB/EOE_L/EOE_XL/EOS-BA-e-1633...
The weight of the weighing container will be displayed as a minus number after removing the weighing container. The tare weight is saved until it is deleted. Unload the balance and press the TARE button, the zero Delete tare display appears. EOB/EOE_L/EOE_XL/EOS-BA-e-1633...
Seite 48
The indicator [] under [HOLD] goes out, the balance returns into normal weighing mode. Press the HOLD button once more to repeat this function as often as required. There is no average value calculation in the event of too much movement (heavy display oscillation). EOB/EOE_L/EOE_XL/EOS-BA-e-1633...
„+“ and „-“ (e.g. + 0.037 g). According to the same procedure also packages with the same weight can be produced, referring to a nominal weight. Back to weighing mode by pressing the TARE button. EOB/EOE_L/EOE_XL/EOS-BA-e-1633...
To exit the Menu and save, press the HOLD button as often as required until "END" is displayed and then confirm by pressing TARE. The balance returns automatically into weighing mode. Navigation: Not documented Not documented Factory settings are marked by *. EOB/EOE_L/EOE_XL/EOS-BA-e-1633...
Remove spilled weighing goods immediately. 10.2 Service, maintenance The appliance may only be opened by trained service technicians who are authorized by KERN. Before opening, disconnect from power supply. 10.3 Disposal Disposal of packaging and appliance must be carried out by operator according to valid national or regional law of the location where the appliance is used.
Seite 52
• The balance is on an uneven surface. • Great fluctuations in temperature. • Electromagnetic fields / static charging (choose different location/switch off interfering device if possible) Should other error messages occur, switch balance off and then on again. If the error message remains inform manufacturer. EOB/EOE_L/EOE_XL/EOS-BA-e-1633...
12 Declaration of Conformity To view the current EC/EU Declaration of Conformity go to: www.kern-sohn.com/ce EOB/EOE_L/EOE_XL/EOS-BA-e-1633...
Seite 55
KERN EOB / EOE_L / EOE_XL / Version 3.3 04/2016 Notice d’utilisation Balances de plateforme /Balances au sol Sommaire Caractéristiques techniques ................. 4 Vue d'ensemble du matériel ............... 10 Vue d’ensemble des affichages ................12 Vue d’ensemble du clavier ..................12 Indications fondamentales (généralités) ........... 13 Utilisation conforme aux prescriptions ..............13...
Seite 56
Pesées plus / moins ......................22 Menu ......................23 Maintenance, entretien, élimination ............24 10.1 Nettoyage ........................24 10.2 Maintenance, entretien ...................24 10.3 Mise au rebut ......................24 Messages d’erreur / petite panoplie de dépannage ........24 Déclaration de conformité ................26 EOB/EOE_L/EOE_XL/EOS-BA-f-1633...
1 Caractéristiques techniques Modèles KERN EOB KERN 15K5 35K10 60K20 60K20L Lisibilité (d) 10 g 20 g 20 g Plage de pesée (max) 15 kg 35 kg 60 kg 60 kg Reproductibilité 10 g 20 g 20 g Linéarité ± 10 g ±...
Seite 58
210 x 110 x 45 (larg x prof x haut) mm Afficheur de la longueur 180 cm 270 cm 270 cm du câble Surface de pesée mm 315 x 305 550 x 550 945 x 505 Poids kg (net) 13,5 19,5 EOB/EOE_L/EOE_XL/EOS-BA-f-1633...
Seite 59
210 x 110 x 45 (larg x prof x haut) mm Afficheur de la longueur 180 cm 270 cm 270 cm du câble Surface de pesée mm 315 x 305 550 x 550 945 x 505 Poids kg (net) 13,5 19,5 EOB/EOE_L/EOE_XL/EOS-BA-f-1633...
Seite 60
Modèles KERN EOE KERN 10K-3 30K-2 60K-2 100K-2 Lisibilité (d) 10 g 20 g 50 g Plage de pesée (max) 15 kg 35 kg 60 kg 150 kg Reproductibilité 10 g 20 g 50 g Linéarité ± 10 g ± 20 g ±...
Seite 61
210 x 110 x 45 (larg x prof x haut) mm Afficheur de la longueur 270 cm du câble Surface de pesée mm 505 x 505 945 x 505 505 x 505 945 x 505 Poids kg (net) 12.5 19.5 12.5 19.5 EOB/EOE_L/EOE_XL/EOS-BA-f-1633...
Seite 62
Modèles KERN EOS KERN 150K50XL 300K100XL Lisibilité (d) 50 g 100 g Plage de pesée (max) 150 kg 300 kg Reproductibilité 50 g 100 g Linéarité ± 100 g ± 200 g Poids d’ajustage 100 kg 200 kg recommandé n’est pas...
2 Vue d'ensemble du matériel Modèles EOB Plateau de pesée, acier inox Modèles EOE Plateau de pesée en acier laqué EOB/EOE_L/EOE_XL/EOS-BA-f-1633...
Seite 64
Modèles EOS • Plateau de pesée, acier inox • Tapis en caoutchouc anti-dérapant Transport facilité par 2 galets et 1 poignée EOB/EOE_L/EOE_XL/EOS-BA-f-1633...
8 „Commuter l’unité de pesée“ Valeur de tare mémorisée, voir au chap. 8 „Tarage“ 2.2 Vue d’ensemble du clavier Touche Fonction Mettre en marche / à l’arrêt la balance Fonction hold / pesée d’animaux Tarage de la balance Commutation de l’unité de pesée EOB/EOE_L/EOE_XL/EOS-BA-f-1633...
La balance ne doit être utilisée que selon les prescriptions indiquées. Les domaines d´utilisation/d´application dérogeant à ces dernières doivent faire l´objet d´une autorisation écrite délivrée par KERN. 3.3 Garantie La garantie n´est plus valable en cas •...
4.1 Observez les indications du mode d´emploi Lisez attentivement la totalité de ce mode d´emploi avant l´installation et la mise en service de la balance, et ce même si vous avez déjà utilisé des balances KERN. 4.2 Formation du personnel L´appareil ne doit être utilisé...
été livrées et sont en parfait état. La balance doit être installée de manière à ce que le plateau de pesée soit placé exactement à l´horizontale. Disposez l’appareil d’affichage de manière à ce qu’il puisse être commandé et vu dans de bonnes conditions. EOB/EOE_L/EOE_XL/EOS-BA-f-1633...
• 4 x pieds réglables (à l’exception de la taille de plateforme de 314,5 x 304,5 cm) • Bloc d'alimentation • Fixation murale (avec vis de fixation) • Mode d’emploi 6.2.2 Consignes de montage pour l’utilisation du support mural EOB/EOE_L/EOE_XL/EOS-BA-f-1633...
L´alimentation en courant s´effectue au moyen du bloc externe d´alimentation secteur. La valeur de tension imprimée sur l´appareil doit concorder avec la tension locale. N´utilisez que des blocs d´alimentation secteur livrés par KERN. L´utilisation d´autres marques n´est possible qu´avec l´autorisation de KERN. 6.4 Fonctionnement à batterie Retirer le couvercle du compartiment à...
Retirer le poids d’ajustage et répéter la procédure d’ajustage. Conservez le poids d’ajustage à proximité de la balance. Il est conseillé de procéder journellement au contrôle de la précision de la balance pour les applications significatives pour la qualité. EOB/EOE_L/EOE_XL/EOS-BA-f-1633...
Relever le résultat de la pesée. Par appel de la touche UNIT le résultat de la pesée peut Commutation de l’unité de pesée s’afficher dans une autre unité [kg lb]. Conversion des unités: 1 kg = 2,20462 lb EOB/EOE_L/EOE_XL/EOS-BA-f-1633...
Une fois le contenant de tare enlevé, le poids total apparaît en affichage négatif. La tare demeure mémorisée jusqu’à ce qu’elle soit effacée. Déchargez la balance et appuyez sur la touche TARE, Effacer la tare l’affichage du zéro apparaît. EOB/EOE_L/EOE_XL/EOS-BA-f-1633...
[HOLD] s’éteint, la balance retourne dans le mode de pesée normal. Par une pression répétée de la touche HOLD, cette fonction est susceptible d’être répétée à volonté. Lorsque les mouvements sont trop vifs (trop grandes fluctuations de l’affichage), il n’est pas possible d’extrapoler la valeur moyenne. EOB/EOE_L/EOE_XL/EOS-BA-f-1633...
„+“ et „-“ qui s’y rapporte (p. ex. + 0.037 g). Le même procédé permet de confectionner des lots de même poids, rapporté à un poids de consigne. Retour en mode de pesage par appel de la touche TARE. EOB/EOE_L/EOE_XL/EOS-BA-f-1633...
Pour quitter le menu et mémoriser, appelez la touche HOLD autant de fois que nécessaire jusqu’à ce que „END“ apparaisse, puis validez sur la touche TARE. La balance revient automatiquement en mode de pesée. Navigation: Non documenté Non documenté Les réglages d’usine sont caractérisés par *. EOB/EOE_L/EOE_XL/EOS-BA-f-1633...
Retirer immédiatement les matières à peser renversées sur la balance. 10.2 Maintenance, entretien L´appareil ne doit être ouvert que par des dépanneurs formés à cette fin et ayant reçu l´autorisation de KERN. Avant d´ouvrir l´appareil, couper ce dernier du secteur. 10.3 Mise au rebut L´élimination de l´emballage et de l´appareil doit être effectuée par l´utilisateur selon...
Seite 78
• Changements élevés de température. • Champs électromagnétiques/ charge électrostatique (changer de lieu d´installation/ si possible, arrêter l´appareil provoquant l´anomalie) Au cas où d´autres messages d´erreur apparaissent, arrêter puis rallumer la balance. En cas de perduration du message d’erreur, faites appel au fabricant. EOB/EOE_L/EOE_XL/EOS-BA-f-1633...
