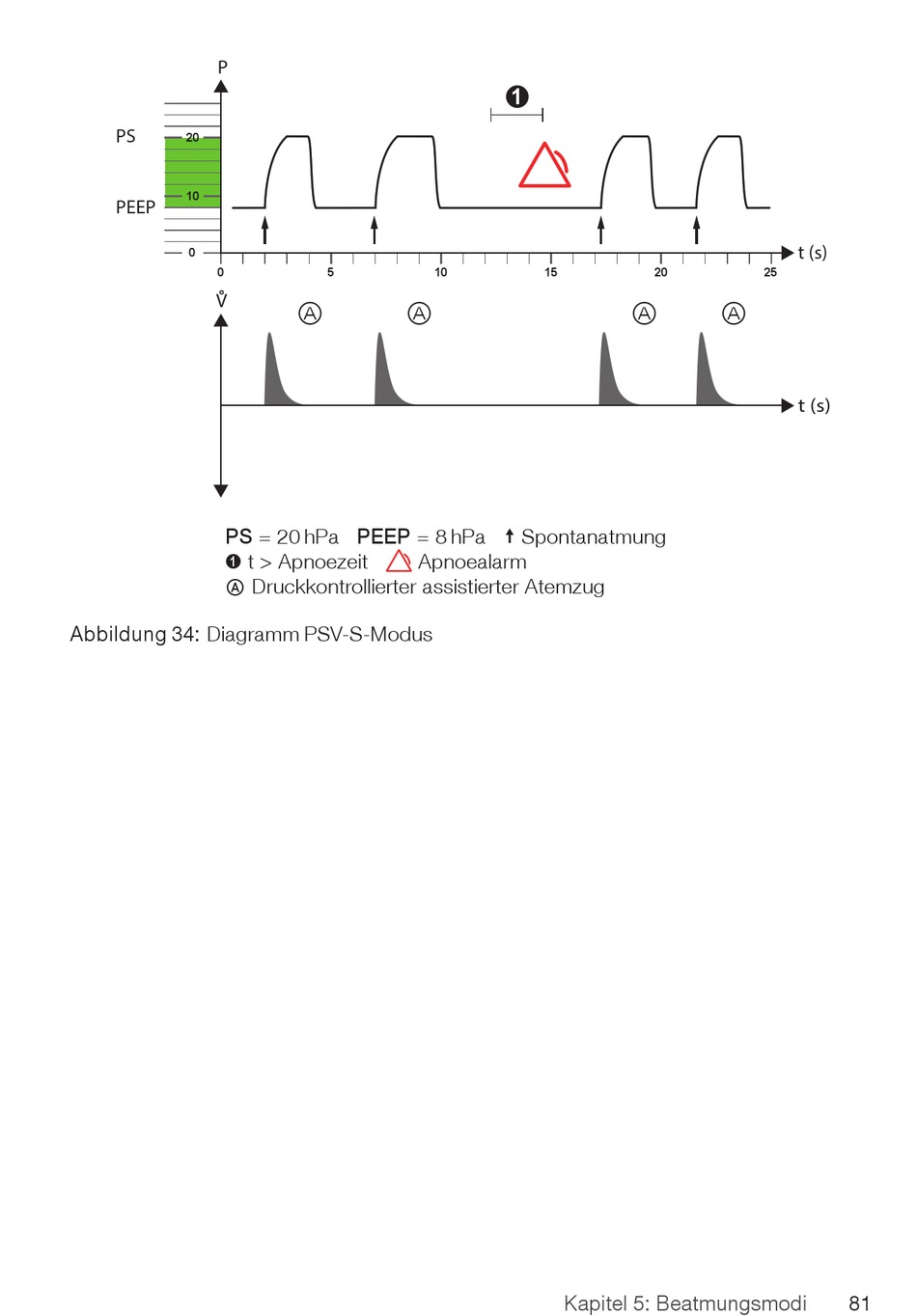

Abbildung 34: Diagramm Psv-S-Modus - Hoffrichter CARAT I pro Typ 9LV103 Gebrauchsanleitung Für Ärzte Und Medizinisches Fachpersonal

P
PS
20
10
PEEP
0
0
V
PS = 20 hPa PEEP = 8 hPa  Spontanatmung
➊ t > Apnoezeit
Ⓐ Druckkontrollierter assistierter Atemzug

Abbildung 34: Diagramm PSV-S-Modus

5 10
Ⓐ Ⓐ
Apnoealarm
➊
15 20
Ⓐ
Kapitel 5: Beatmungsmodi
t (s)
25
Ⓐ
t (s)
81
