MAXDATA PLATINUM 2600 IR Benutzerhandbuch Seite 31

7.­ Wenn­sich­auf­der­Montageklappe­noch­eine­Schutzabdeckung­befindet,­entfernen­Sie­diese­
und­bewahren­Sie­sie­für­einen­späteren­Gebrauch­auf.

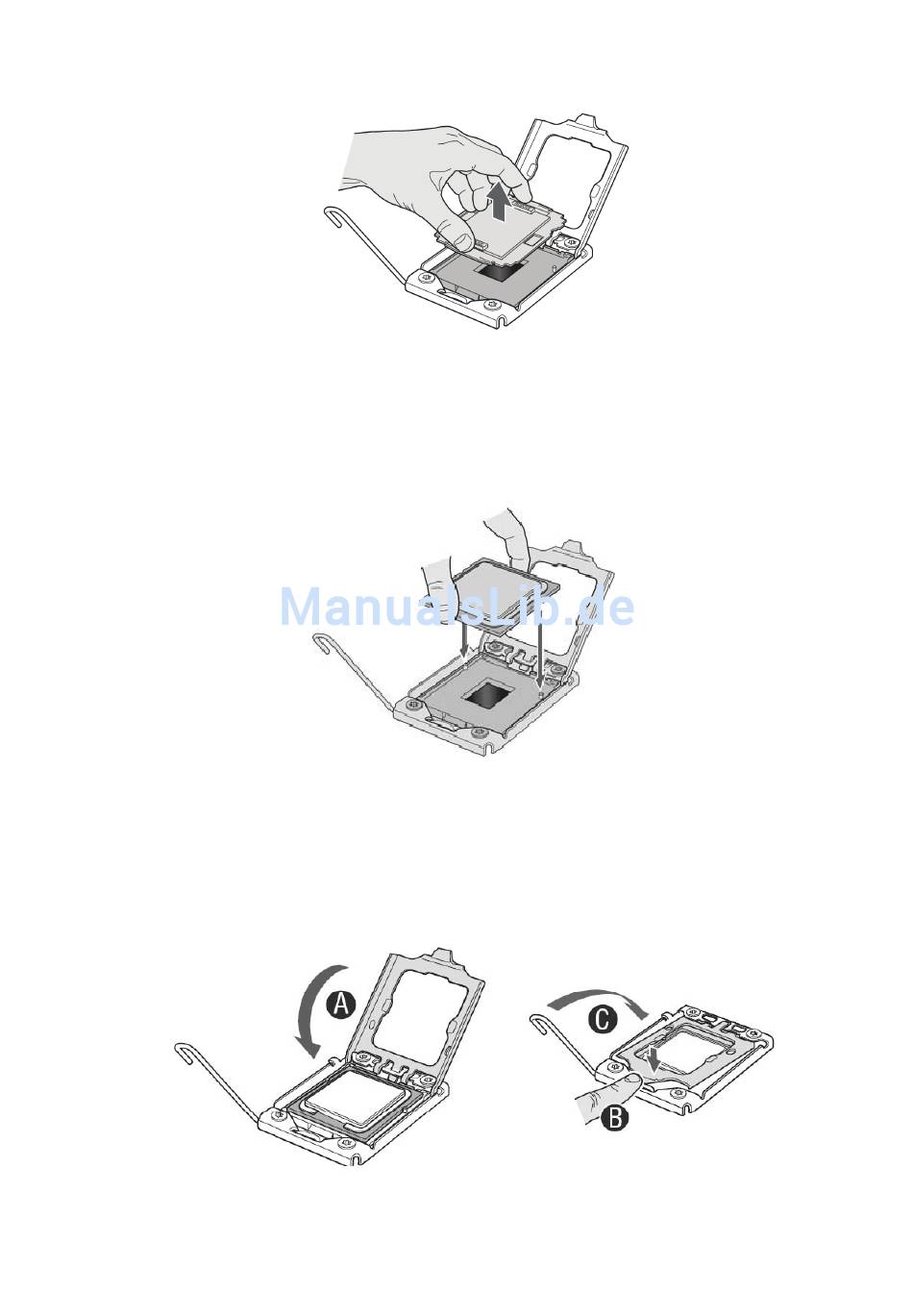

Abbildung­24.­Schutzabdeckung­der­Montageklappe­entfernen
8.­ Nehmen­Sie­den­Prozessor­aus­der­Schachtel,­und­entfernen­Sie­die­schützende­
Transportabdeckung.
9.­ Richten­Sie­den­Prozessor­so­am­Sockel­aus,­dass­die­beiden­Ausstanzungen­über­den­Stiften­
am­Sockel­liegen.­Setzen­Sie­den­Prozessor­vorsichtig­in­den­Sockel.
10.­Schließen­Sie­die­Montageklappe.
11.­Schließen­Sie­den­Sperrhebel­des­Sockels.­Drücken­Sie­den­Sperrhebel­nach­unten­und­
gleichzeitig­in­Richtung­der­Prozessormitte,­bis­er­unter­dem­Haken­des­Prozessorsockels­
einrastet.
1.­Befestigen­Sie­die­Kühler­(siehe­nächste­Seite).
­ M AXDATA­Server­PLATINUM­600­IR­M1
Abbildung­25.­Prozessor­einsetzen
Abbildung­26.­Montageklappe­schließen­und­verriegeln
