MAXDATA PLATINUM 2600 IR Kurzanleitung

MAXDATA PLATINUM 2600 IR – Kurzanleitung
Vielen Dank, dass Sie sich für den MAXDATA
PLATINUM 2600 IR-Server entschieden haben.
Dieses Handbuch enthält Anweisungen zur
Installation, zum Starten und zur Konfiguration
des Systems.
Folgen Sie auf „www.maxdata.de" dem Verweis auf „User-Support und Treiber" , um zum Download-
Bereich zu gelangen und ein ausführliches Handbuch herunterzuladen.
Sicherheitshinweise
Warnung
Installation und Wartung
Die Installation und Wartung dieses Geräts darf nur durch Fachpersonal durchgeführt
werden, da sonst die Gefahr eines Stromschlages besteht.
Gehäuseabdeckung
Entfernen Sie keine Gehäuseteile, und betreiben Sie das System nur, wenn alle
Laufwerksschächte mit Laufwerksmodulen belegt sind, da nur dann die einschlägigen
Sicherheits-, Emissions- und Kühlungsanforderungen erfüllt werden.
Sicherheitshinweise zum Akku
Wenn der Akku falsch eingesetzt wird, besteht Explosionsgefahr.
Entsorgen Sie benutzte Akkus gemäß den Herstellerempfehlungen und den geltenden
nationalen Vorschriften.
Achtung
Elektrostatische Entladung
Gehen Sie bei der Integration des Systems nach den gängigen Richtlinien gegen
elektrostatische Entladung vor, um Beschädigungen der Serverplatine und/oder anderen
Komponenten des Serversystems zu vermeiden.
Stromversorgung des Serversystems
System ein-/ausschalten: Mit dem Netzschalter können Sie das System NICHT vom
Stromnetz trennen. Um das Serversystem vom Netz zu trennen, müssen Sie das Netzkabel
vom Gehäuse oder von der Netzsteckdose abziehen.
Standortwahl
Das System wurde für den Betrieb in einer typischen Büroumgebung entworfen. Wählen Sie einen
Standort, der:
• Sauber, trocken und frei von schwebenden Partikeln (außer normalem Staub) ist.
• Gut belüftet und nicht in der Nähe von Hitzequellen ist. Als Hitzequellen gelten auch direkte
Sonneneinstrahlung und Heizkörper.
• Ausreichend weit von möglichen Vibrations- und Erschütterungsquellen entfernt ist.
• Von starken magnetischen Feldern isoliert ist, die von elektrischen Geräten erzeugt werden.
• In Regionen, in denen häufig Gewitter vorkommen, wird empfohlen, das System an einen
Überspannungsschutz anzuschließen, und während eines Gewitters alle Telekommunikationsve
rbindungen zu ihrem Modem zu trennen.
• Mit einer fachgerecht geerdeten Netzsteckdose versehen ist.
• An dem ausreichend Platz vorhanden ist, um im Notfall schnell durch Ziehen der Netzkabel das
Produkt vom Hauptstrom trennen zu können.
Systemübersicht
Technische Daten
Abmessungen:
- Höhe: 87 mm
- Breite: 446 mm
- Tiefe: 812,4 mm
- Gewicht: max. 30,3 kg
Stromversorgung:
- 100–120 / 200–240 V bei 50/60 Hz, max. 8,8 A
(Zwei redundante Netzteilmodule mit separatem Netzanschluss)
Temperaturbereich: +10 °C bis +30 °C
Prüfzeichen
Dieses Produkt entspricht folgenden Sicherheitsrichtlinien:
- EN 60950 – Sicherheit von Einrichtungen der Informationstechnik
- EN 55022 – Grenzwerte und Messverfahren für Funkstörungen von Einrichtungen der
Informationstechnik
- EN 55024 – Einrichtungen der Informationstechnik, Störfestigkeitseigenschaften, Grenzwerte und
Prüfverfahren
- EN 61000-3-2 – Elektromagnetische Verträglichkeit (EMV) (Grenzwerte für
Oberschwingungsströme)
- EN 61000-3-3 – Elektromagnetische Verträglichkeit (EMV) (Grenzwerte für
Spannungsschwankungen in Niederspannungsnetzen)
- CE – EMV-Richtlinie 89/336/EWG
Für den Server liegt eine CE-Konformitätserklärung (CENELEC Europa) vor.
Dieses Serversystem entspricht der EU-Richtlinie 2002/95/EG (RoHS – Beschränkung der Benutzung
bestimmter gefährlicher Substanzen in elektrischen und elektronischen Geräten).

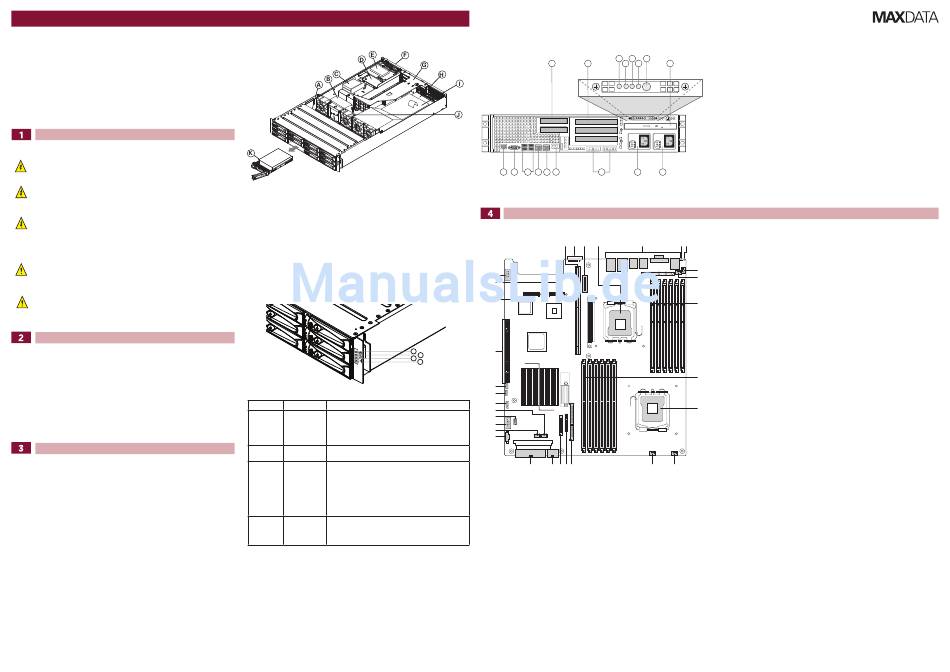

MAXDATA PLATINUM 2600 IR M1
Gehäusekomponenten
A. Backplane G. PCI-Riser-Modul
B. Stromversorgungsplatine H. Mainboard
C. 2,5"-Systemlaufwerke I. Luftkanal
D. CD-/DVD-Laufwerk (optional) J. Lüftermodul
E. RAID-Akku (optional) K. Festplatten-Wechselrahmen
F. Netzteil
LEDs an der Vorderseite
A
B
C
D
Beschriftung Merkmal Funktion
A. Betriebsanzeige Leuchtet diese LED grün, ist das System eingeschaltet.
Wenn die LED grün blinkt, befindet sich das System im
S1-Ruhezustand.
Leuchtet die LED nicht, ist das System ausgeschaltet oder
befindet sich im ACPI-S4- oder ACPI-S5-Status.
B. Status-LED Die gelbe LED leuchtet bei einem
Backplane Laufwerks-/Backplanefehler.
C. Status-LED Leuchtet diese LED grün, läuft das System fehlerfrei.
Mainboard Blinkt die LED grün, ist die Systemleistung eingeschränkt.
Leuchtet die LED gelb, ist ein kritischer oder nicht
behebbarer Fehler aufgetreten.
Blinkt die LED gelb, ist ein nicht kritischer Fehler
aufgetreten.
Leuchtet die Anzeige nicht, führt das System einen Power
On Self Test (POST) durch oder ist ausgeschaltet.
D. ID-LED Leuchtet diese LED blau, ist die Systemidentifikation
aktiviert.
Wenn die LED nicht leuchtet, ist die Systemidentifikation
deaktiviert.
Anschlüsse auf der Rückseite
C E G
A B D F
Q P O N M L K J
Positionen der Anschlüsse und Komponenten der Serverplatine
A B C D E
EE
DD
CC
BB
AA
Z
Y
X
W
V
U
T
S R Q P O N
H
A. Low-Profile-PCIE-Steckplätze J. Netzteil 2
B. PCIE-Steckplätze mit voller Bauhöhe K. E/A-Erweiterungsmodule (optional)
C. Betriebsanzeige L. Netzwerkanschluss zur Serververwaltung
(optional)
D. Status-LED Mainboard M. Netzwerkanschluss 2
E. Status-LED Backplane N. Netzwerkanschluss 1
F. ID-LED O. USB-Anschlüsse
G. Netztaste P . Monitoranschluss
H. DVD-Laufwerk (optional) Q. Serieller RJ45-Anschluss
I. Netzteil 1
I
F G
A. 280-poliger Intel ® Adaptive Q. Anschluss für Lüfterplatine
Riser-Karten-Steckplatz
B. POST-Code-LEDs R. Stromanschluss (2 × 4)
H
C. Intel ® RMM3-Anschluss S. Anschluss für Hauptstromversorgung
I
D. Prozessor 1 T. SMBus-Anschluss für Netzteil
E. E/A-Anschlüsse auf der Rückseite U. Lüfteranschluss
F. ID-LED V. USB-Pfostenstecker
J
G. Systemstatus-LED W. Anschluss für Solid-State-Laufwerk
H. Lüfteranschluss X. Lüfteranschluss
I. Lüfteranschluss Y. LCP-IPMB-Anschluss
J. DIMM-Steckplätze für Prozessor 1 Z. OEM-IPMB-Anschluss
K. DIMM-Steckplätze für Prozessor 2 AA. SGPIO-Anschluss
L. Prozessor 2 BB. SATA-Anschlüsse
M. Lüfteranschluss CC. Mezzanine-Anschluss 2 für E/A-Modul
K
N. Lüfteranschluss DD. Mezzanine-Anschluss 1 für E/A-Modul
O. Anschluss für Brückenplatine EE. Pfostenstecker für seriellen Anschluss B
P . Anschluss für Front-Bedienfeld
L
M
Kurzanleitung
