Zuordnung­der­dimm-Sockel - MAXDATA PLATINUM 2600 IR Benutzerhandbuch

Die­DIMM-Konfiguration­ist­in­nachfolgender­Abbildung­dargestellt.
16
L

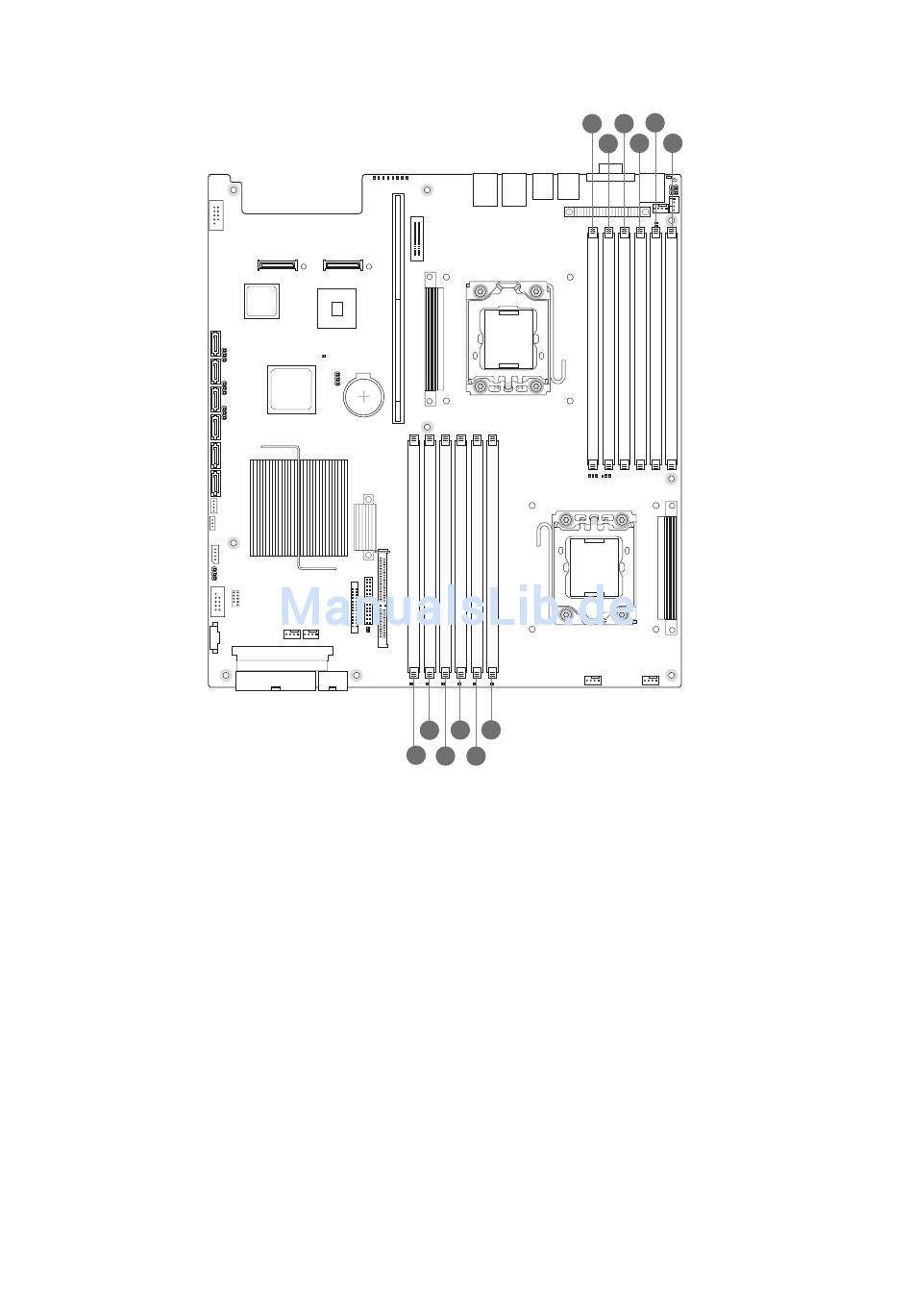

Abbildung­8.­Zuordnung­der­DIMMSockel
A. Kanal A, DIMM A2
B. Kanal A, DIMM A1 (blau)
C. Kanal B, DIMM B2
D. Kanal B, DIMM B1 (blau)
Kanal C, DIMM C2
E.
F. Kanal C, DIMM C1 (blau)
A
I G
K
J
H
G. Kanal D, DIMM D2
H. Kanal D, DIMM D1 (blau)
I. Kanal E, DIMM E2
J. Kanal E, DIMM E1 (blau)
Kanal F , DIMM F2
K.
L. Kanal F , DIMM F1 (blau)
C E
B D F
