Anschlüsse und Anzeigen
LAN-Anschlüsse
Das System Board ist mit einem Intel
82574L) bestückt. Der LAN-Controller unterstützt die
Übertragungsgeschwindigkeiten 10 Mbit/s, 100 Mbit/s und 1 Gbit/s.
Der LAN-Controller unterstützt ferner die WOL-Funktionalität durch Magic
Packet™. Außerdem ist es möglich, ein System ohne eigenes Boot-
Festplattenlaufwerk über LAN hochzufahren. Dabei wird PXE unterstützt.
Der separate Management-LAN-Anschluss dient als Management Interface
(iRMC S2) und ist für den Betrieb mit dem Remote Management vorbereitet.
Wahlweise kann auch der Shared-LAN-Anschluss (LAN2) für das iRMC-S2-
Servermanagement verwendet werden
Jeder LAN-Anschluss besitzt zwei LEDs, die die Geschwindigkeit der
Verbindung und ihren Zustand anzeigen:

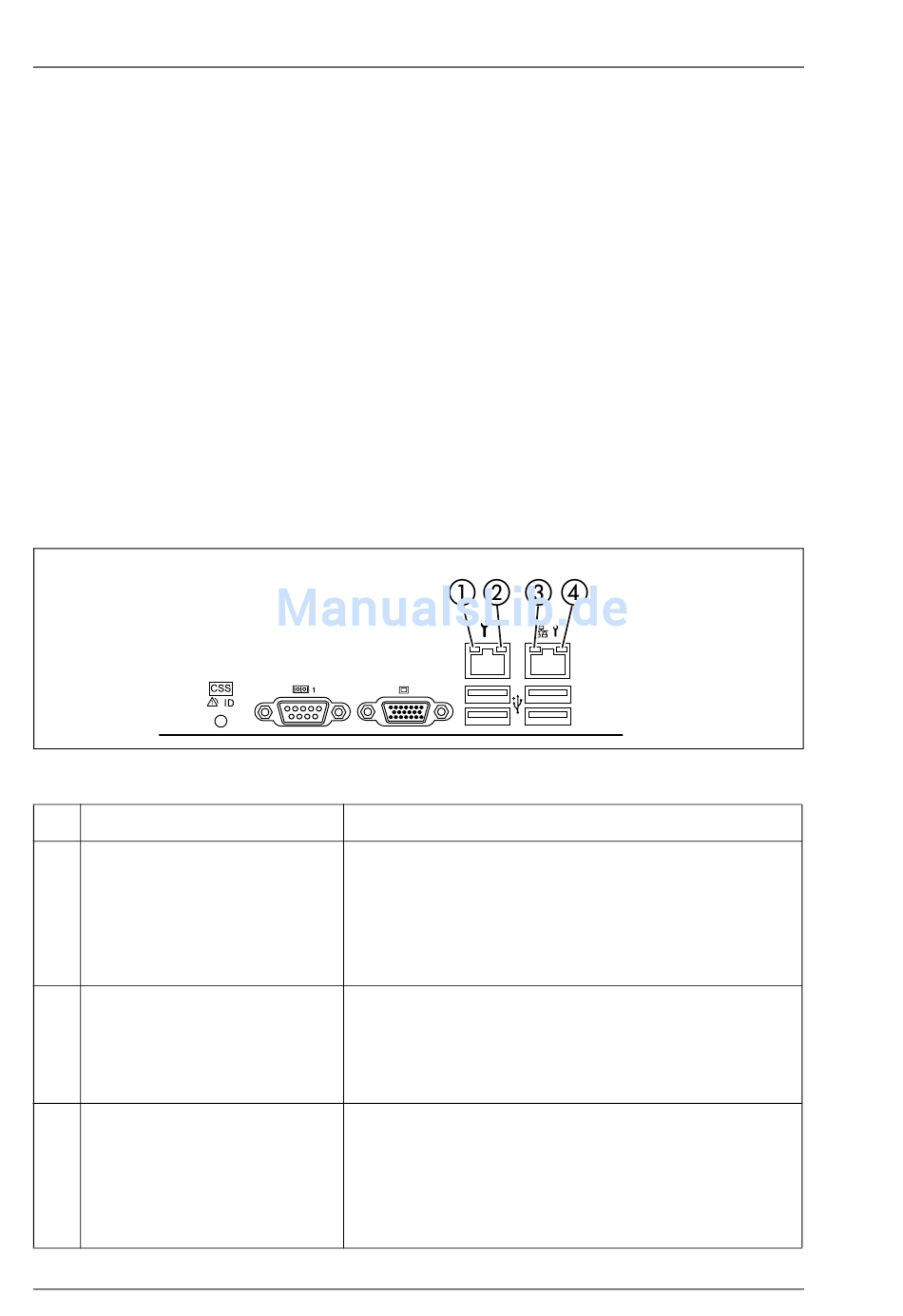

Bild 8: LAN-Anzeigen
No Anzeige
1 LAN-Verbindung/Transfer
(Management-LAN)
2 LAN-Geschwindigkeit
(Management-LAN)
3 LAN-Verbindung/Transfer
(Shared-LAN)
34
®
Gigabit-Ethernet-Controller (Intel
Beschreibung
Leuchtet grün, wenn eine LAN-Verbindung
vorhanden ist.
Leuchtet nicht, wenn keine LAN-Verbindung
vorhanden ist.
Blinkt grün, wenn LAN-Transfer stattfindet.
Leuchtet grün, bei einer LAN-Transferrate
von 100 Mbit/s.
Leuchtet nicht, bei einer LAN-Transferrate
von 10 Mbit/s.
Leuchtet grün, wenn eine LAN-Verbindung
vorhanden ist.
Leuchtet nicht, wenn keine LAN-Verbindung
vorhanden ist.
Blinkt grün, wenn LAN-Transfer stattfindet.
