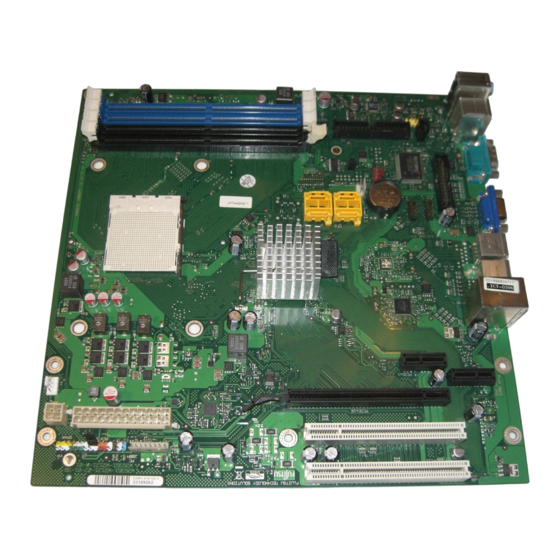

Mainboard D2901
Short Description

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fujitsu D2901

Inhaltszusammenfassung für Fujitsu D2901

  • Seite 1 Mainboard D2901 Short Description...
  • Seite 2 ... any technical problems or other questions you need clarified? Please contact: • our Help Desk • your sales partner • your sales outlet The latest information on our products, tips, updates, etc., can be found on the Internet under: "http://ts.fujitsu.com" Help Desk list on the internet: "http://ts.fujitsu.com/helpdesk"...
  • Seite 3 Copyright © Fujitsu Technology Solutions GmbH 2009 AMD Copyright the AMD Arrow logo and combinations thereof are trademarks of Advanced Micro Devices, Inc. Microsoft, MS, MS-Dos and Windows are registered trademarks of Microsoft Corporation. PS/2 and OS/2 Warp are registered trademarks of International Business machines, Inc.
  • Seite 4 Published by Fujitsu Technology Solutions GmbH A26361-D2901-Z210-1-8N19, Edition 1 2009/04 Produced by XEROX Global Services...
  • Seite 5 Mainboard D2901 - Internal connectors and slots Fan 1 Additional power supply Audio Battery Fan 2 SPDIF Front Audio Parallel Port Optionale Komponenten / Optional components External connectors rear 1 = VCC C 6 = Data positive D USB - dual channel...
  • Seite 6 FAN controlled PSU** / CPU (FAN1) / AUX (FAN2) / AUX2 (FAN3) Temp monitored CPU/ONB1/ONB2/HDD SmartCard SystemLock (USB / serial) Fujitsu Technology Solutions Keyboard Power Button Support List of special onboard Features D2901 Silent Fan / Silent Fan LT / System Guard...

  • Seite 7: Anschlüsse Und Steckverbinder

    Die Position der externen Anschlüsse Ihres Mainboards finden Sie am Anfang des Handbuches. PS/2-Tastaturanschluss, violett PS/2-Mausanschluss, grün (optional) (optional) LAN-Anschluss (RJ-45) Mikrofonanschluss, rosa Audioeingang (Line in), hellblau USB – Universal Serial Bus, schwarz Audioausgang (Line out), hellgrün VGA, blau Serielle Schnittstelle, türkis A26361-D2901-Z210-1-8N19, Ausgabe 1 Deutsch - 1...

  • Seite 8: Prozessor Ein-/Ausbauen Oder Tauschen (Mit Kühlkörper)

    Sempron, max. 35. W • Athlon, max. 95 W • Athlon II, max. 95 W • Phenom, max. 95 W • Phenom II, max. 95 W • Socket AM2+ Hypertransport 3.0, Split Power Plane 2 - Deutsch A26361-D2901-Z210-1-8N19, Ausgabe 1...
  • Seite 9 ► Je nach Ausbau-Variante müssen Sie eine Schutzfolie vom Kühlkörper abziehen oder den Kühlkörper mit Wärmeleitpaste bestreichen, bevor Sie ihn aufsetzen. ► Je nach Prozessor-Variante werden für die Befestigung des Kühlkörpers noch Klammern mitgeliefert, die den Kühlkörper fixieren. A26361-D2901-Z210-1-8N19, Ausgabe 1 Deutsch - 3...

  • Seite 10: Hauptspeicher Ein-/Ausbauen

    Modulgröße 1024, 2048 oder 4096 MByte pro Modul Eine aktuelle Liste der für dieses Mainboard empfohlenen Speichermodule finden Sie im Internet unter: "http://ts.fujitsu.com/mainboards". Es muss mindestens ein Speichermodul eingebaut sein. Speichermodule mit unterschiedlicher Speicherkapazität können kombiniert werden. Es dürfen nur ungepufferte 1,8 V-Speichermodule ohne ECC verwendet werden.

  • Seite 11: Pci-Bus-Interrupts - Auswahl Des Richtigen Pci-Steckplatzes

    Die Zuordnung der PCI-Interrupts zu den IRQ Lines finden Sie in der folgenden Tabelle: On board controller 1 (A) 2 (B) 3 (C) 4 (D) PCI INT LINE ID SEL Dev# Function# Bus# USB 1.0 02h/04h USB 2.0 SATA 0/1 HD Audio NV LAN BCM LAN A26361-D2901-Z210-1-8N19, Ausgabe 1 Deutsch - 5...
  • Seite 12 Sharing benutzen müssen, überprüfen Sie, ob die Erweiterungskarte IRQ Sharing mit den anderen Geräten auf dieser PCI IRQ Line einwandfrei unterstützt. Auch die Treiber aller Karten und Komponenten an dieser PCI IRQ Line müssen IRQ Sharing unterstützen. 6 - Deutsch A26361-D2901-Z210-1-8N19, Ausgabe 1...

  • Seite 13: Bios-Update Unter Windows Mit Dem Utility Deskflash

    BIOS-Update Wann sollte ein BIOS-Update durchgeführt werden? Fujitsu Technology Solutions stellt neue BIOS-Versionen zur Verfügung, um die Kompatibilität zu neuen Betriebssystemen, zu neuer Software oder zu neuer Hardware zu gewährleisten. Außerdem können neue BIOS-Funktionen integriert werden. Ein BIOS-Update sollte auch immer dann durchgeführt werden, wenn ein Problem besteht, das sich durch neue Treiber oder neue Software nicht beheben lässt.
  • Seite 14 8 - Deutsch A26361-D2901-Z210-1-8N19, Ausgabe 1...

  • Seite 15: Brief Description Of Mainboard

    PS/2 mouse port, green (optional) LAN port (RJ-45) Microphone port, pink Audio input (Line in), light blue USB – Universal Serial Bus, black Audio output (Line out), light green VGA, blue Serial interface, turquoise A26361-D2901-Z210-1-8N19, edition 1 English - 1...

  • Seite 16: Installing/Removing Or Replacing Processor (With Heat Sink)

    Details are contained in the operating manual of your system. Technical data • Sempron, max. 95 W • Athlon, max. 95 W • Athlon II, max. 95 W • Phenom, max. 95 W • Phenom II, max. 95 W 2 - English A26361-D2901-Z210-1-8N19, edition 1...
  • Seite 17 ► Depending on the configuration variant, you must pull a protective foil off the heat sink or coat the heat sink with heat conducting paste before fitting it. ► Depending on the processor variant, clips may also be supplied for mounting the heat sink that fix it in place. A26361-D2901-Z210-1-8N19, edition 1 English - 3...

  • Seite 18: Installing/Removing Main Memory

    1024, 2048 or 4096 MBytes per module A current list of the memory modules recommended for this mainboard is available on the Internet at: "http://ts.fujitsu.com/mainboards". At least one memory module must be installed. Memory modules with different memory capacities can be combined.

  • Seite 19: Pci Bus Interrupts - Selecting Correct Pci Slot

    The assignment of the PCI interrupts to the IRQ Lines is shown in the following table: On-board controller PCI INT LINE 1 (A) 2 (B) 3 (C) 4 (D) ID SEL Dev# Function# Bus# USB 1.0 02h/04h USB 2.0 SATA 0/1 HD Audio NV LAN BCM LAN A26361-D2901-Z210-1-8N19, edition 1 English - 5...
  • Seite 20 PCI/PCI Express slot with IRQ sharing, check whether the expansion card properly supports IRQ sharing with the other devices on this PCI IRQ Line. The drivers of all cards and components on this PCI IRQ Line must also support IRQ sharing. 6 - English A26361-D2901-Z210-1-8N19, edition 1...

  • Seite 21: Bios Update Under Windows With Deskflash Utility

    BIOS Update When should a BIOS update be carried out? Fujitsu Technology Solutions makes new BIOS versions available to ensure compatibility with new operating systems, new software or new hardware. In addition, new BIOS functions can also be integrated. A BIOS update should also always be carried out when a problem exists that cannot be solved with new drivers or new software.
