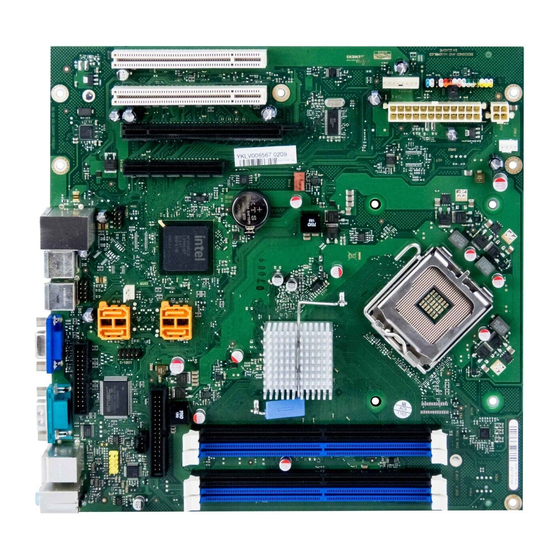

- Seite 1 Mainboard D2811/D2812 Short Description Downloaded from www.Manualslib.com manuals search engine...
- Seite 2 Help Desk • your sales partner • your sales outlet The latest information on our products, tips, updates, etc., can be found on the Internet under: "http://ts.fujitsu.com" Help Desk list on the internet: "http://ts.fujitsu.com/helpdesk" Downloaded from www.Manualslib.com manuals search engine...
- Seite 3 Copyright © Fujitsu Technology Solutions GmbH 2009 Intel, Pentium and Celeron are registered trademarks of Intel Corporation, USA. PS/2 and OS/2 Warp are registered trademarks of International Business machines, Inc. All other trademarks referenced are trademarks of their respective owners, whose protected rights are acknowledged.
- Seite 4 Published by Fujitsu Technology Solutions GmbH A26361-D2811-Z210-1-8N19, Edition 1 2009/04 Produced by XEROX Global Services Downloaded from www.Manualslib.com manuals search engine...
- Seite 5 Mainboard D2811/D2812 - Internal connectors and slots List of onboard Features D2811 D2812 Chipset Intel® iQ43 Intel® iQ45 µBTX µBTX Board size Stereo Audio / 5.1 Multichannel Audio Buzzer / int. Speaker Support LAN 1 Gbit / 100 Mbit/ 10 Mbit...
- Seite 6 BIOS recovery 3 = Data negative Port X 8 = GND 4 = Data negative Port Y 9 = Key Data positive Port X 10 = Not connected A26361-D2811-Z240-1-8N19 A26361-D2811-Z210-1-8N19, edition 1 Downloaded from www.Manualslib.com manuals search engine...
- Seite 7 BIOS recovery 3 = Data negative Port X 8 = GND 4 = Data negative Port Y 9 = Key Data positive Port X 10 = Not connected A26361-D2812-Z240-1-8N19 A26361-D2811-Z210-1-8N19, edition 1 Downloaded from www.Manualslib.com manuals search engine...
- Seite 8 Mainboard D2811/D2812 A26361-D2811-Z210-1-8N19, edition 1 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 9: Anschlüsse Und Steckverbinder
USB – Universal Serial Bus, schwarz Audioausgang (Line out), hellgrün VGA, blau Serielle Schnittstelle, türkis Die externen USB-Anschlüsse dürfen laut USB 2.0 Spezifikation maximal mit 500 mA pro USB-Anschluss belastet werden. A26361-D2811-Z210-1-8N19, Ausgabe 1 Deutsch - 1 Downloaded from www.Manualslib.com manuals search engine... -
Seite 10: Prozessor Ein-/Ausbauen
Sockel LGA775, max. 95W • Eine aktuelle Liste der von diesem Mainboard unterstützten Prozessoren finden Sie im Internet unter: "http://ts.fujitsu.com/mainboards". Fassen Sie auf keinen Fall die Unterseite des Prozessors an. Schon leichte Verunreinigungen wie Fett von der Haut können die Funktion des Prozessors beeinträchtigen oder den Prozessor zerstören. - Seite 11 Der Steckplatz für Prozessor ist zum Schutz der Federkontakte mit einer Schutzkappe abgedeckt. Im Garantiefall kann das Mainboard nur mit befestigter Schutzkappe von Fujitsu Technology Solutions zurück genommen werden! ► Entfernen Sie den Kühlkörper. ► Drücken Sie auf den Hebel und haken Sie ihn aus.
-
Seite 12: Hauptspeicher Ein-/Ausbauen
512, 1024, 2048 oder 4096 MByte pro Modul Modulgröße Eine aktuelle Liste der für dieses Mainboard empfohlenen Speichermodule finden Sie im Internet unter: "http://ts.fujitsu.com/mainboards". Es muss mindestens ein Speichermodul eingebaut sein. Speichermodule mit unterschiedlicher Speicherkapazität können kombiniert werden. Es dürfen nur ungepufferte 1,8 V-Speichermodule ohne ECC verwendet werden. -
Seite 13: Pci-Bus-Interrupts - Auswahl Des Richtigen Pci-Steckplatzes
Dev 1A Fn 2 Dev 1D Fn 2 EHCI USB 2.0 Dev 1A Fn 7 Dev 1D Fn 7 SATA #1 SATA #2 SMBus Intel LAN HD Audio Onboard Graphik A26361-D2811-Z210-1-8N19, Ausgabe 1 Deutsch - 5 Downloaded from www.Manualslib.com manuals search engine... - Seite 14 Sharing benutzen müssen, überprüfen Sie, ob die Erweiterungskarte IRQ Sharing mit den anderen Geräten auf dieser PCI IRQ Line einwandfrei unterstützt. Auch die Treiber aller Karten und Komponenten an dieser PCI IRQ Line müssen IRQ Sharing unterstützen. 6 - Deutsch A26361-D2811-Z210-1-8N19, Ausgabe 1 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 15: Bios-Update Unter Windows Mit Dem Utility Deskflash
Kurzbeschreibung des Mainboards BIOS-Update Wann sollte ein BIOS-Update durchgeführt werden? Fujitsu Technology Solutions stellt neue BIOS-Versionen zur Verfügung, um die Kompatibilität zu neuen Betriebssystemen, zu neuer Software oder zu neuer Hardware zu gewährleisten. Außerdem können neue BIOS-Funktionen integriert werden. Ein BIOS-Update sollte auch immer dann durchgeführt werden, wenn ein Problem besteht, das sich durch neue Treiber oder neue Software nicht beheben lässt. - Seite 16 Kurzbeschreibung des Mainboards 8 - Deutsch A26361-D2811-Z210-1-8N19, Ausgabe 1 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 17: Brief Description Of Mainboard
VGA, blue Serial interface, turquoise In accordance with the USB 2.0 specification, the external USB ports must only be loaded with a maximum of 500 mA per USB port. A26361-D2811-Z210-1-8N19, edition 1 English - 1 Downloaded from www.Manualslib.com manuals search engine... -
Seite 18: Installing/Removing The Processor
If one or more spring contacts are bent, on no account insert the processor as it may be damaged by doing so. Please contact the responsible vendor. 2 - English A26361-D2811-Z210-1-8N19, edition 1 Downloaded from www.Manualslib.com manuals search engine... - Seite 19 The processor socket is covered with a protective cap to protect the spring contacts. In the event of a warranty claim, the mainboard can only be taken back by Fujitsu Technology Solutions with the protective cap secured! ► Remove the heat sink.
-
Seite 20: Installing/Removing Main Memory
512, 1024, 2048 or 4096 MByte per module A current list of the memory modules recommended for this mainboard is available on the Internet at: "http://ts.fujitsu.com/mainboards". At least one memory module must be installed. Memory modules with different memory capacities can be combined. -
Seite 21: Pci Bus Interrupts - Selecting Correct Pci Slot
Dev 1A Fn 2 Dev 1D Fn 2 EHCI USB 2.0 Dev 1A Fn 7 Dev 1D Fn 7 SATA #1 SATA #2 SMBus Intel LAN HD Audio Onboard Graphik A26361-D2811-Z210-1-8N19, edition 1 English - 5 Downloaded from www.Manualslib.com manuals search engine... - Seite 22 IRQ sharing with the other devices on this PCI IRQ Line. The drivers of all cards and components on this PCI IRQ Line must also support IRQ sharing. 6 - English A26361-D2811-Z210-1-8N19, edition 1 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 23: Bios Update Under Windows With Deskflash Utility
Brief description of mainboard BIOS Update When should a BIOS update be carried out? Fujitsu Technology Solutions makes new BIOS versions available to ensure compatibility with new operating systems, new software or new hardware. In addition, new BIOS functions can also be integrated.
