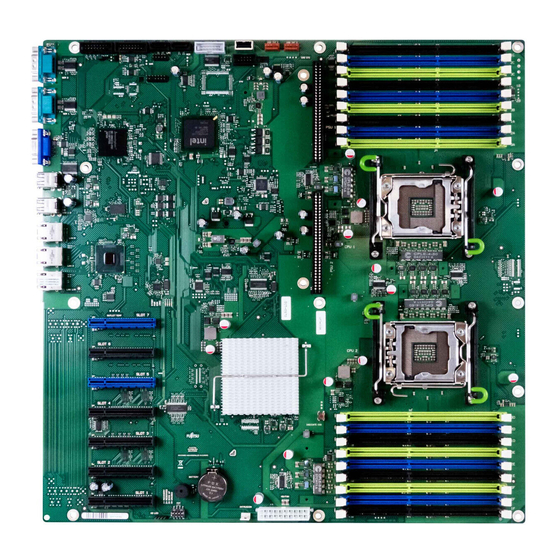

- Seite 1 System Board D2619 für RX/TX300 S5 Technisches Handbuch Ausgabe April 2009...
- Seite 2 Forderungen der DIN EN ISO 9001:2000 erfüllt. cognitas. Gesellschaft für Technik-Dokumentation mbH www.cognitas.de Copyright und Handelsmarken Copyright © 2009 Fujitsu Technology Solutions GmbH. Alle Rechte vorbehalten. Liefermöglichkeiten und technische Änderungen vorbehalten. Alle verwendeten Hard- und Softwarenamen sind Handelsnamen und/oder Warenzeichen der...
-
Seite 3: Inhaltsverzeichnis
Externe Anschlüsse ..... . . 32 Einstellungen mit Schaltern und Steckbrücken ..34 Lithium-Batterie austauschen ....37 Technisches Handbuch D2619 (RX/TX300 S5) -
Seite 5: Einleitung
Einleitung Dieses Technische Handbuch beschreibt das System Board D2619, das mit ® Intel -Prozessoren ausgerüstet ist. Weitere Informationen finden Sie auch in der BIOS-Beschreibung. Zusätzliche Beschreibungen zu den Treibern finden Sie in den Readme- Dateien auf Ihrer Festplatte oder auf den beiliegenden CDs „ServerStart“ oder „Update“. -
Seite 7: Wichtige Hinweise
Verträglichkeit verletzt oder das System beschädigt werden. Informationen darüber, welche Erweiterungen zur Installation zuge- lassen sind, erhalten Sie von Ihrer Verkaufsstelle oder unserem Ser- vice. Die Gewährleistung erlischt, wenn Sie durch Einbau oder Austausch von Erweiterungen Defekte am Gerät verursachen. Technisches Handbuch D2619 (RX/TX300 S5) - Seite 8 (Gefahr durch Blitzschlag). Batterien ACHTUNG! Bei unsachgemäßem Austausch der Lithium-Batterie besteht Explo- sionsgefahr. Batterien dürfen nur durch identische oder vom Herstel- ler empfohlene Typen ersetzt werden. Beachten Sie unbedingt die Angaben im Kapitel „Lithium-Batterie austauschen“. Technisches Handbuch D2619 (RX/TX300 S5)
- Seite 9 Legen Sie alle Bauteile auf eine Unterlage, die frei von statischen Aufladun- gen ist. Eine ausführliche Beschreibung für die Behandlung von EGB-Kompo- nenten ist in den einschlägigen europäischen bzw. internationalen Nor- men (DIN EN 61340-5-1, ANSI/ESD S20.20) zu finden. Technisches Handbuch D2619 (RX/TX300 S5)
-
Seite 10: Ce-Konformität
Diese Baugruppe erfüllt in der ausgelieferten Ausführung die Anforderungen der EG-Richtlinien 2004/108/EG „Elektromagne- tische Verträglichkeit“ und 2006/95/EG „Niederspannungs-Richt- linie“. Hierfür trägt die Baugruppe die CE-Kennzeichnung (CE= Communauté Européenne) Die Konformität wurde in einer typischen Konfiguration eines PRIMERGY-Servers geprüft. Technisches Handbuch D2619 (RX/TX300 S5) -
Seite 11: Umweltschutz
Sämtliche schadstoffhaltigen Batterien sind mit einem Symbol (durchgestri- chene Mülltonne) gekennzeichnet. Zusätzlich ist die Kennzeichnung mit dem chemischen Symbol des für die Einstufung als schadstoffhaltig ausschlagge- benden Schwermetalls versehen: Cd Cadmium Hg Quecksilber Pb Blei Technisches Handbuch D2619 (RX/TX300 S5) - Seite 12 Sie unter www.ts.fujitsu.com/recycling. Einzelheiten zur Rücknahme und Verwertung der Geräte und Verbrauchsmate- rialien im europäischen Raum erfahren Sie auch im Handbuch „Returning used devices“, über Ihre Fujitsu Technology Solutions Geschäftsstelle oder von unse- rem Recycling-Zentrum in Paderborn: Fujitsu Technology Solutions...
-
Seite 13: Leistungsmerkmale
– TPM 1.2 Infineon SLB9635 TT1.2 Steckmodul – 2 MB SPI-Flash (BIOS / iSCSI, PXE Bootcode) – Server Management Controller iRMC S2 mit integriertem Grafik-Controller – 16 MB SPI-Flash (Code) für iRMC S2 – 1 MB SPI-Flash (Data) für iRMC S2 Technisches Handbuch D2619 (RX/TX300 S5) - Seite 14 – 1x universeller USB-Anschluss – 1x USB-Anschluss für 3 USB-Anschlüsse an der Frontseite – 2x USB-Anschlüsse für USB-Bandlaufwerke – Einbruch-Überwachung (nur in TX300 S5) – 7x PCI-Express Steckplätze – 18x Steckplätze für DDR3 Speicher-Module – 1x HDD-Activity-LED Technisches Handbuch D2619 (RX/TX300 S5)
- Seite 15 – Ein- und Ausschalten über Software – Reaktivieren des Servers aus Standby über RTC, externe serielle Schnitt- stellen, LAN, PCIe-Controller und iRMC S2 – Einschalten des Servers über Netzschalter, externe serielle Schnittstellen, LAN, PCIe-Controller und iRMC S2 Technisches Handbuch D2619 (RX/TX300 S5)
- Seite 16 Das System Board ist werkseitig mit einem Steckplatz für uSSD (Solid State Disk) ausgestattet. Der Steckplatz für „USB-Stick intern" und „uSSD Solid State Disk" dürfen nicht parallel benutzt werden. Es ist nur ein interner USB-Stick oder ein uSSD zulässig. Technisches Handbuch D2619 (RX/TX300 S5)
- Seite 17 Sicherung kann im Defektfall des TPMs oder des System Boards nicht mehr auf Ihre Daten zugegriffen werden. – Bitte informieren Sie im Defektfall Ihren Service vor seinem Einsatz über die TPM-Aktivierung und halten Sie die Sicherungskopien des TPM-Inhaltes bereit. Technisches Handbuch D2619 (RX/TX300 S5)
-
Seite 18: Arbeitsspeicher
über drei Slots (1 - 3) verfügt. Die Kanäle A - C werden von CPU 1 kontrolliert, die Kanäle D - F werden von CPU 2 kontrolliert. Es werden nur x4-organisierte registered DIMMs mit ECC unterstützt. Technisches Handbuch D2619 (RX/TX300 S5) - Seite 19 Nur der bestückte Speicher in den 4 Kanälen A, B, D und E ist nutzbar (max. 96 GB). Die Kanäle C und F dienen nur der Ausfallsicherheit. Abhängig vom Betriebsmodus gibt es unterschiedliche Bestückungsanforde- rungen. Technisches Handbuch D2619 (RX/TX300 S5)
- Seite 20 Eine Abgleichung zwischen den Kanälen ist nicht erforderlich. Alle Kanäle arbeiten mit der schnellsten gemeinsamen Frequenz. Innerhalb eines Kanals können Speichermodule mit unterschiedlichem Rating verwendet werden, wobei für einen Kanal die Einstellungen des lang- samsten Speichermoduls verwendet werden. Technisches Handbuch D2619 (RX/TX300 S5)
- Seite 21 Bild 4: Mirrored Channel Modus Bild 4 zeigt, welche Slots in der Minimalkonfiguration und bei den ersten beiden Upgrades zu bestücken sind. In diesem Modus bilden die Kanäle A und B exakte Kopien des jeweils anderen Kanals. Technisches Handbuch D2619 (RX/TX300 S5)
- Seite 22 Rating verwendet werden, wobei für den Kanal die Einstellungen des langsamsten Speichermoduls verwendet wer- den. Der insgesamt verfügbare Arbeitsspeicher im System ist beim Mirrored Channel Modus halb so groß wie die Bestückung. Technisches Handbuch D2619 (RX/TX300 S5)
- Seite 23 In diesem Modus bildet Kanal C Ersatz für die beiden Kanäle A und B. Kanal C ist als regulärer Arbeitsspeicher nicht verfügbar. Alle drei Kanäle müssen identisch bezüglich Größe und Organisation der Speichermodule bestückt werden. Technisches Handbuch D2619 (RX/TX300 S5)
- Seite 24 Die Timings in den aktiven Kanälen (A und B) und im Spare-Kanal (C) kön- nen unterschiedlich gesetzt sein. Im Spare Channel Modus sind nur 2/3 der maximalen Speicher-Bandbreite verfügbar. Der insgesamt verfügbare Arbeitsspeicher im System ist beim Spare Chan- nel Modus 2/3 so groß wie die Bestückung. Technisches Handbuch D2619 (RX/TX300 S5)
-
Seite 25: Pci-Bus
Die folgende Tabelle zeigt eine Übersicht über die PCIe-Steckplätze: PCI- Beschreibung Steckplatz PCIe x4-Steckplatz für RAID-Controller PCIe x4Steckplatz PCIe x4-Steckplatz (Steckplatz 2 frei: x8) PCIe x4Steckplatz PCIe x4-Steckplatz (Steckplatz 4 frei: x8) PCIe x8-Steckplatz PCIe x8-Steckplatz Technisches Handbuch D2619 (RX/TX300 S5) -
Seite 26: Unterstützte Bildschirmauflösungen
Die Temperatur- und System-Überwachung werden von dem iRMC S2 (integra- ted Remote Management Controller) gesteuert. Folgende Funktionen werden unterstützt: Temperaturüberwachung Messung der Prozessor-Temperatur und der internen System-Temperatur durch einen onboard Temperatursensor, Messung der Umgebungstemperatur durch einen I C-Temperatursensor. Technisches Handbuch D2619 (RX/TX300 S5) - Seite 27 Alle überwachten Ereignisse auf dem System Board werden von der Status Anzeige (Global Error) signalisiert und in der System Event Log aufgezeichnet. Sie können im BIOS-Setup oder über ServerView abgefragt werden. Diagnose LEDs Auf dem System Board befinden sich LEDs zur Signalisierung von Fehlern. Technisches Handbuch D2619 (RX/TX300 S5)
-
Seite 28: Led-Anzeigen
LED-Anzeigen Leistungsmerkmale LED-Anzeigen Bild 7: LEDs Die LEDs A, B, C, D und E sind von aussen an der Geräterückseite sichtbar. Alle anderen LEDs sind nur sichtbar, wenn das Gehäuse geöffnet ist. Technisches Handbuch D2619 (RX/TX300 S5) - Seite 29 (integrated Remote Management Controller) ist okay Durch Drücken des CSS-Tasters (INDICATE CSS BUTTON neben den DIMM Steckplätzen für CPU2) kann die defekte Komponente auch im stromlosen Zustand (Netzstecker gezogen) angezeigt werden. Technisches Handbuch D2619 (RX/TX300 S5)
-
Seite 30: Anschlüsse Und Steckverbinder
Anschlüsse und Steckverbinder Leistungsmerkmale Anschlüsse und Steckverbinder 12 13 15 16 17 18 Bild 8: Schematische Darstellung des System Boards D2619 Einbruch Erkennung 14 Steckplatz TPM-Modul Speichersteckplätze für CPU2 15 SATA1 PCIe Steckplätze 16 SATA2 Technisches Handbuch D2619 (RX/TX300 S5) - Seite 31 USB 3/4 21 USB intern 2 22 Stromversorgung 2 10 Seriell 1 23 Stromversorgung 1 11 Seriell 2 24 Speichersteckplätze für CPU 1 12 Front VGA 25 Stromversorgung für Lüfter und Festplatten 13 Front Panel (Bedienfeld) Technisches Handbuch D2619 (RX/TX300 S5)
-
Seite 32: Externe Anschlüsse
Anschlüsse und Steckverbinder Leistungsmerkmale 3.7.1 Externe Anschlüsse Bild 9: Externe Anschlüsse des System Boards D2619 1 Identifikations LED (blau) VGA-Anschluss 2 CSS LED (gelb) USB-Anschluss 3 Global Error LED (rot) Service-LAN-Anschluss 4 Serielle Schnittstelle 2 System-LAN-Anschluss 2 5 Serielle Schnittstelle 1... - Seite 33 LAN-Transferrate 1000 Mbit/s 2 LAN-Link/Aktivität grün LAN-Verbindung keine LAN-Verbindung blin- LAN-Transfer kend Bild 11: LAN-Anschluss Service-LAN-Controller 1 LAN-Transferrate grün LAN-Transferrate 10 Mbit/s grün LAN-Transferrate 100 Mbit/s 2 LAN-Link/Aktivität grün LAN-Verbindung keine LAN-Verbindung blin- LAN-Transfer kend Technisches Handbuch D2619 (RX/TX300 S5)
-
Seite 34: Einstellungen Mit Schaltern Und Steckbrücken
Der Schalter 2 legt fest, ob beim Systemstart das Passwort abgefragt werden soll, wenn im BIOS-Setup der Passwortschutz eingeschaltet ist (im Menü Secu- rity das Feld von Password on boot auf Enabled gesetzt). Die Passwortabfrage wird übersprungen. Die Passwörter werden gelöscht. Die Passwortabfrage ist aktiv (Standardeinstellung). Technisches Handbuch D2619 (RX/TX300 S5) - Seite 35 TPM CON Bild 13: Position der TPM-Steckbrücke (TPM enable) Signal Beschreibung TPM RESET L Reset des TPM-Moduls ICH TMP DIS L Reset von ICH10 Standardmäßig ist die Steckbrücke (1-2) gesetzt. Ohne Steckbrücke ist die TPM-Funktion disabled. Technisches Handbuch D2619 (RX/TX300 S5)
-
Seite 37: Lithium-Batterie Austauschen
Ê Drücken Sie die Rastnase in Pfeilrichtung (1), so dass die Lithium-Batterie etwas aus der Halterung springt. Ê Entfernen Sie die Batterie (2). Ê Schieben Sie die neue Lithium-Batterie identischen Typs in die Halterung (3) und (4). Technisches Handbuch D2619 (RX/TX300 S5)
