Alde Voice Control 3020180 Installations- Und Gebrauchsanleitung Seite 8

Bild 2
Alternativ 1 Baksida av
panel 3010, utan svarta,
röda eller gula kontakter.

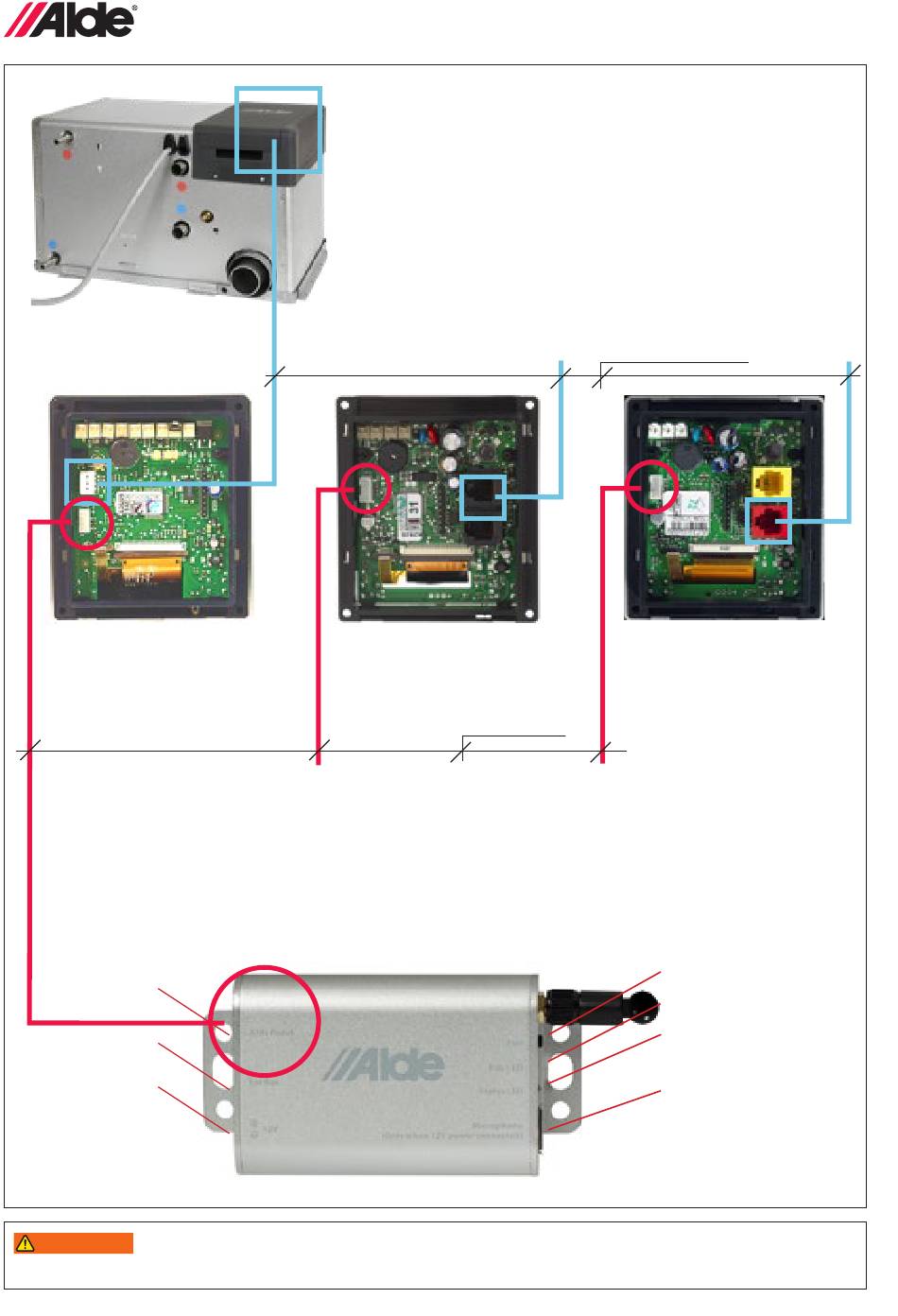

Koppla samman Huvudenheten med Alde manöverpanelen
Beroende på vilket värmesystem och version av Alde manöverpanel du har kan baksidan
se olika ut och placering av anslutningskontakt för tillbehör vara olika placerade.
För identifiering av panelversion jämför din Alde manöverpanel med de tre alternativen ovan.
När du identifierat rätt version av Alde manöverpanel ansluter du panelkabel till kontakten
markerad med en röd cirkel på alternativen ovan samt i kontakten markerad Alde Panel på
Huvudenheten.
Alde Panel
inkoppling
Lin Bus
12 V inkoppling
vid anslutning
till 12 V-batteri
WARNING
VARNING Risk för elektronikskador på Alde Voice Control
Mikrofon får bara anslutas till USB-utgång om Huvudenheten är direkt ansluten till 12V-batteri.
8
Koppla ifrån strömförsörjning
Innan du börjar ansluta Huvudenheten till Alde manöver­
panelen ska du koppla bort strömförsörjningen. Det gör du
på Alde manöverpanelens baksida.
Beroende på vilket värmesystem och version av Alde
manöverpanel du har kan baksidan se olika ut och anslut-
ningar vara olika placerade.
För identifiering av anslutningskontakt för strömförsörjning
jämför din Alde manöverpanel med de tre alternativen
markerade med en blå fyrkant, se nedan.
Alternativ 2 Baksida av
panel 3020 HE och 3020,
med svart / svarta kontakter.
Panelkabel
Strömförsörjning
Alternativ 3 Baksida av
panel 3020 HE, med
gul / röda kontakter.
Knapp Pair
Blå Lysdiod Pair LED
Multifärgad Lysdiod
Status LED
USB-utgång
till mikrofon vid
anslutning till
12 V-batteri
