Installation
Pour installer Alde Voice Control, il faut monter l'unité principale et le micro, puis raccorder et activer
ces deux éléments.
Montage de l'unité principale
L'unité principale est montée en la branchant au panneau de commande Alde puis en fixant l'appareil
à un emplacement approprié.
1. Démontez le panneau de commande. Pour ce faire, enlevez le cache avant, dévissez les vis de
fixation puis détachez avec précaution le panneau de commande de la cloison/de la fixation.
2. Retournez le panneau de commande Alde et débranchez le fil d'alimentation à l'arrière. Atten-
tion : l'emplacement du fil d'alimentation à l'arrière du panneau de commande Alde est différent
en fonction du système de chauffage et du modèle, voir la figure 2, page 50.
3. Raccordez l'unité principale à l'arrière du panneau de commande Alde. Pour ce faire, branchez
tout d'abord le câble noir du panneau fourni (1 m de longueur) à la prise de raccordement de
l'unité principale marquée « Alde Panel », puis branchez au panneau de commande Alde, voir
la figure 2, page 50.
4. Installez ensuite l'unité principale dans le véhicule. Fixez l'unité principale à l'aide d'une vis ou
d'adhésif double face (non fourni).
5. Rebranchez le fil d'alimentation au panneau de commande Alde. Le fil d'alimentation doit être
branché dans la même prise que celle précédemment utilisée, voir le point 2 ci-dessus.
OBS!
AVIS Mise à niveau automatique
Si vous possédez un panneau de commande Alde version 3, page 49, celui-ci peut être automati-
quement mis à niveau lors de son branchement à l'unité principale. Cette procédure dure environ 35
secondes. Pendant ce temps, l'écran devient noir et le témoin lumineux sur l'unité principale clignote
rapidement en vert. Laissez le panneau de commande travailler sans intervenir pendant ce temps.
6. Remontez le panneau de commande Alde à son emplacement, revissez-le et remettez le cache
avant en place.

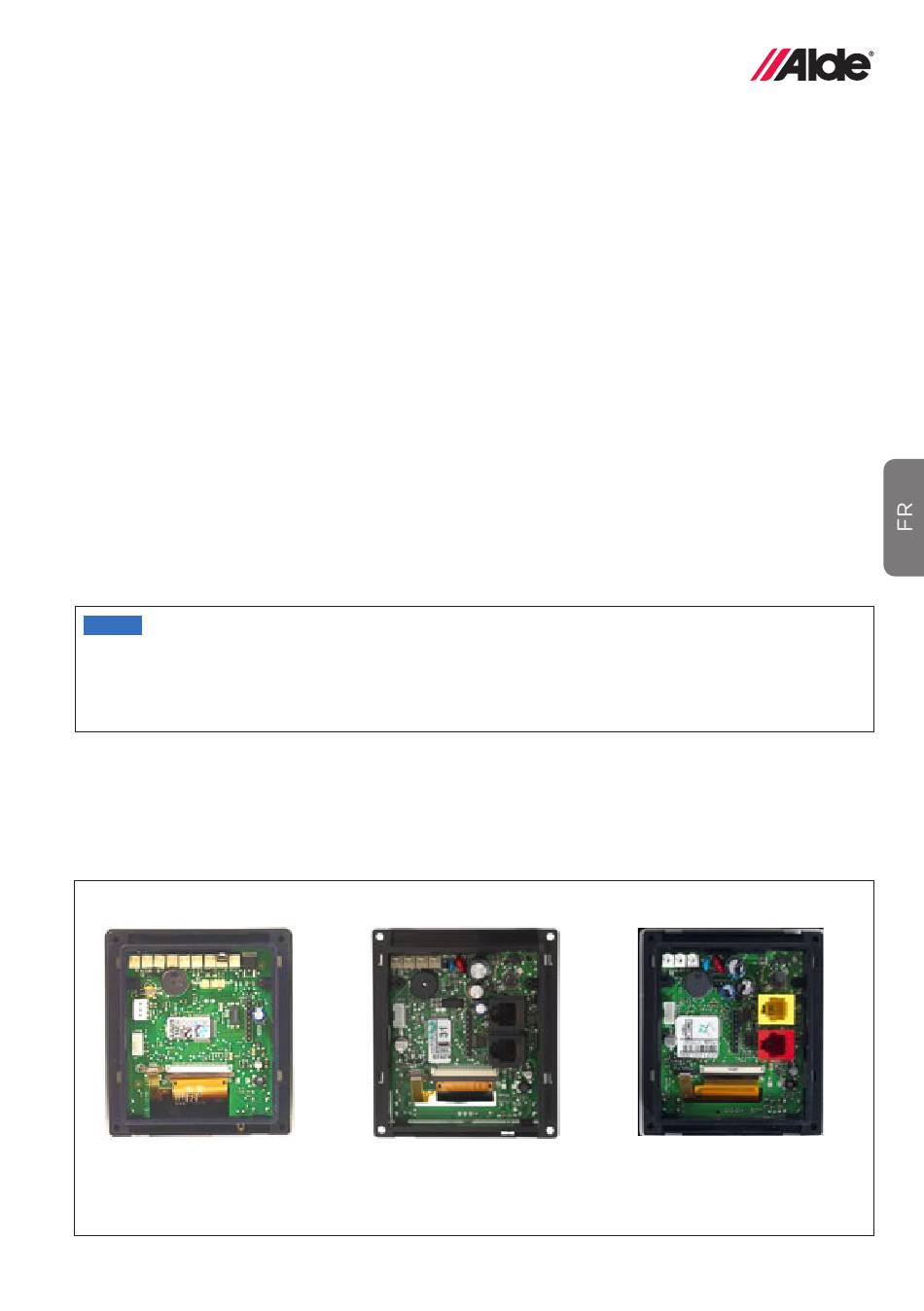

Identification du modèle du panneau de commande Alde
Figure 1
Version 1 arrière du
panneau 3010, sans contacts
noirs, rouges ou jaunes.
Version 2 arrière du
panneau 3020 HE et 3020,
avec contacts noirs/noirs.
Version 3 arrière du
panneau 3020 HE avec
contacts jaunes/rouges.
