Steuerung MCL II
Gerätebeschreibung
4.
Die Steuerung MCL II dient der Steuerung und der Spannungsversorgung von einem oder mehre-
ren DewertOkin Antrieben. Der Anschluss der Steuerung MCL II an das Stromnetz erfolgt über
eine steckbare Netzanschlussleitung. Die Steuerung MCL II beinhaltet einen erdfreien Stromkreis,
der von der Versorgungsspannung durch eine doppelte oder verstärkte Isolierung getrennt ist.
Die Varianten unterscheiden sich
in der Ausrichtung des zu montierenden Antriebs (unterschiedliche Befestigungsschellen bei
der Montage der Antriebe MEGAMAT MCZ und MFZ).
Technische Änderungen im Sinne der ständigen Produktverbesserung sind jederzeit ohne An-
kündigung vorbehalten!
4.1
Gerätekomponenten
Die Steuerung MCL II besteht aus dem Gehäuse mit einem Anschluss für die Spannungszufuhr und
Anschlüssen für Antriebe und Handschalter. Der Anschluss für Antriebe/Handschalter besitzt eine
Steckerauszugssicherung. An die Steuerung MCL II kann ein Antrieb MEGAMAT MCZ oder MFZ
montiert werden (je nach Art der Befestigungsschelle, siehe Abbildung 5).

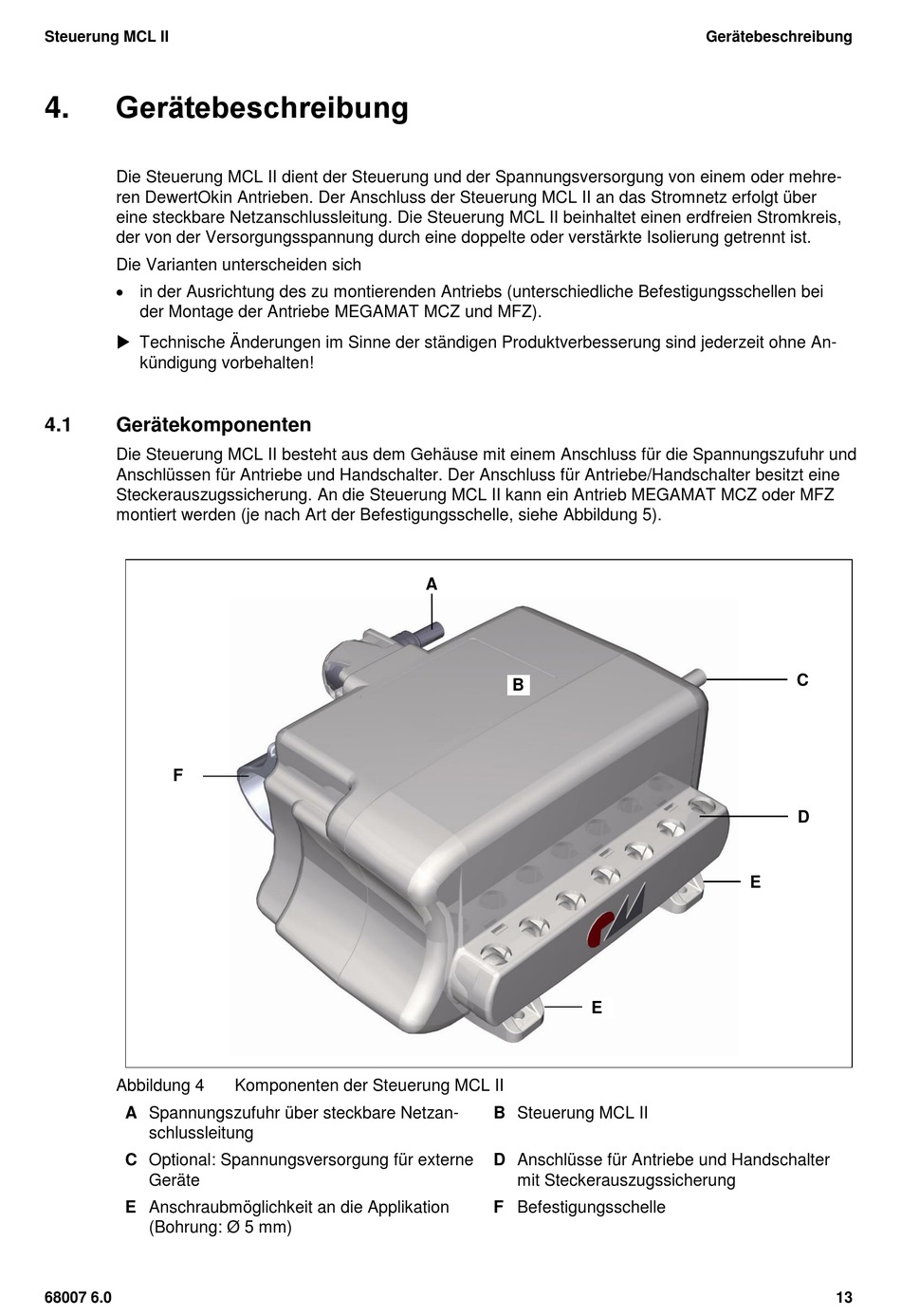

F
Abbildung 4
A Spannungszufuhr über steckbare Netzan-
schlussleitung
C Optional: Spannungsversorgung für externe
Geräte
E Anschraubmöglichkeit an die Applikation
(Bohrung: Ø 5 mm)
68007 6.0
Komponenten der Steuerung MCL II
A
B
E
B Steuerung MCL II
D Anschlüsse für Antriebe und Handschalter
mit Steckerauszugssicherung
F Befestigungsschelle
Gerätebeschreibung
C
D
E
