Steuerung MCL II
Öffnen der Auszugssicherung

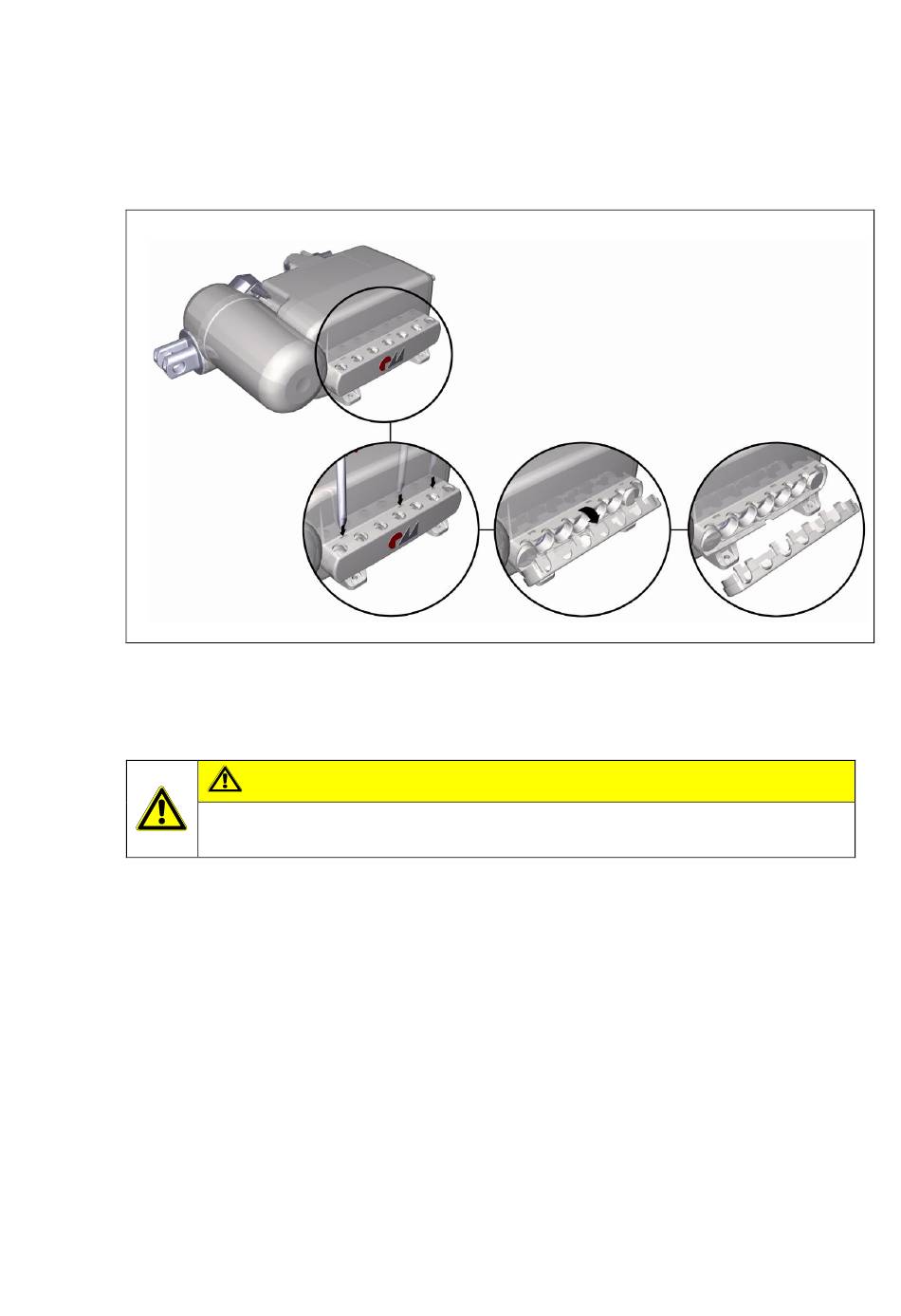

Abbildung 16
1 Ziehen Sie den Netzstecker aus der Steckdose.
Die Montage und Demontage der Leitungen darf nur im spannungsfreien Zustand er-
folgen!
2 Drücken Sie mit einem geeigneten Werkzeug die drei Rastnasen in den Aussparungen herun-
ter, wie in Abbildung 16 gezeigt. Kippen Sie gleichzeitig die Auszugssicherung nach vorne, so
dass sich die Rastnasen aus den Aussparungen lösen.
3 Ziehen Sie die Auszugssicherung ab.
4 Sie können nun einen Stecker in eine Buchse einstecken oder entfernen. Achten Sie auf die
richtige Buchse. (Auf dem Anschlussschema erkennen Sie die Zuordnung der Stecker zu den
Buchsen. Die Position des Anschlussschemas zeigt Ihnen Abbildung 3.)
68007 6.0
Öffnen der Auszugssicherung an der Steuerung MCL II
VORSICHT
Montage
25
