- Seite 1 CONTROL UNIT HE-300 Montageanleitung (Originalmontageanleitung)
-
Seite 3: Vorwort
Betreiber des Endprodukts. Verwendung in medizinischen Produkten Die CONTROL UNIT HE-300 ist kein Medizinprodukt. Für die Verwendung in einem Medizinpro- dukt sind Sie als Endprodukthersteller verpflichtet, die Konformität mit der EG-Richtlinie herzustel- len und zu erklären sowie für die Einhaltung sonstiger Vorschriften über Medizinprodukte zu sor- gen. -
Seite 4: Inhaltsverzeichnis
Gerätekomponenten Technische Daten Montage Sicherheitsrelevante Hinweise zur Montage Durchführung der Montage Hinweise zur Erstellung der Bedienungsanleitung Allgemeine Hinweise Fehlerbehebung CONTROL UNIT HE-300 / Power Supply HE-300 SMPS Wartung Instandhaltung Pflege und Reinigung Entsorgung 10.1 Verpackungsmaterial 10.2 Bauteile des externen Netzteils EG-Konformitätserklärung... -
Seite 5: Allgemeines
Angaben zur Montageanleitung Diese Montageanleitung ist eine wesentliche Hilfe für die erfolgreiche und gefahrlose Montage der CONTROL UNIT HE-300 in das Endprodukt. Sie ist keine Betriebsanleitung für das Endprodukt. Die Montageanleitung hilft Ihnen, Gefahren zu vermeiden, Reparaturkosten und Ausfallzeiten zu vermindern und die Zuverlässigkeit und Lebensdauer des Geräts zu erhöhen. -
Seite 6: Sicherheitshinweise
• in feuchter Umgebung oder • im Freien. Die CONTROL UNIT HE-300 kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerä- tes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. -
Seite 7: Personalauswahl - Eignung
Berufsausbildung zum Elektromaschinenmonteur oder einer gleichwertigen Qualifika- tion vorgenommen werden. Führen Sie den Einbau der CONTROL UNIT HE-300 in das Endprodukt nur dann aus, wenn Sie über eine solche Qualifikation verfügen oder beauftragen Sie nur entsprechend ausgebildetes Per- sonal damit. -
Seite 8: Typenschild
Sicherheitshinweise CONTROL UNIT HE-300 Typenschild Das abgebildete Typenschild ist als Beispiel zu verstehen. Die in der Abbildung angegebenen Daten können deshalb von Ihrer CONTROL UNIT HE-300 abweichen. Abbildung 1 Typenschild CONTROL UNIT HE-300 (Beispiel) HE-300 Typenbezeichnung xxxxx Artikelnummer 24 - 29V Eingangsspannung max. -
Seite 9: Kombinationsmöglichkeiten
CONTROL UNIT HE-300 Kombinationsmöglichkeiten Kombinationsmöglichkeiten Die CONTROL UNIT HE-300 kann mit mehreren von DewertOkin zugelassenen Einzelantrieben und Massagemotoren und Zubehör kombiniert werden. Aus der Kombination von Steuerung, Einzelantrieb, Massagemotor, Zubehör und Handsender ergibt sich ein individuelles System. Weitere Informationen und Bedienhinweise sind für die Systeme in separaten Systemanleitungen bei DewertOkin erhältlich. -
Seite 10: Gerätebeschreibung

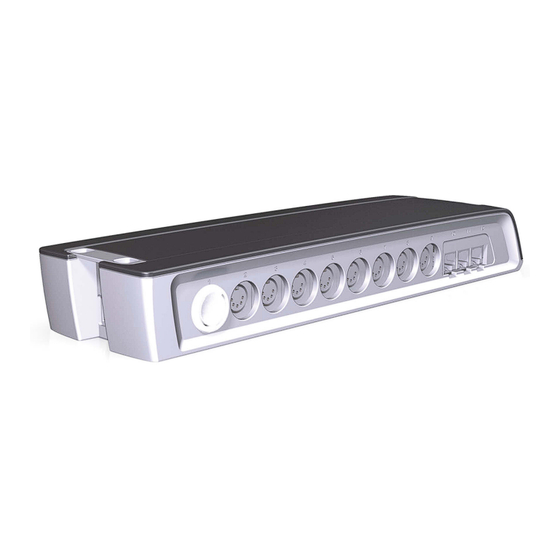

Die CONTROL UNIT HE-300 dient der Steuerung und der Spannungsversorgung von einem oder mehreren DewertOkin Antrieben. Der Anschluss der CONTROL UNIT HE-300 an das Stromnetz erfolgt über das externe DewertOkin Power Supply. Die CONTROL UNIT HE-300 ist mit integrier- tem Funkempfänger ausgestattet. -
Seite 11: Technische Daten
CONTROL UNIT HE-300 Technische Daten Technische Daten Eingangsspannung 24 - 29 V DC Stromaufnahme bei Nennbetrieb max. 5 A im Aussetzbetrieb 2 min. ON / 18 min. OFF max. 1.5 A im Dauerbetrieb (Massagemotoren, ® Bluetooth -Empfänger, etc. an den Buchsen 7-10) Betriebsart Aussetzbetrieb AB 2 min./18 min... - Seite 12 Technische Daten CONTROL UNIT HE-300 Abbildung 3 Maße der CONTROL UNIT HE-300, Draufsicht (Angaben in mm) Abbildung 4 Maße der CONTROL UNIT HE-300, Seitenansicht (Angaben in mm) 79821(-)
-
Seite 13: Montage
Montage Sicherheitsrelevante Hinweise zur Montage Zur Gewährleistung eines dauerhaft sicheren Betriebs des Endproduktes müssen sowohl beim Gebrauch des Endproduktes als auch bei der Montage der CONTROL UNIT HE-300 in das End- produkt grundlegende Sicherheitsregeln eingehalten werden. 6.1.1 Betriebssicherheit durch Maßnahmen beim Einbau Die Sicherheit des Betriebs Ihres Endproduktes mit DewertOkin-Komponenten wird durch bauliche Maßnahmen gewährleistet, auf die in diesem Abschnitt hingewiesen wird. - Seite 14 3 Setzen Sie die CONTROL UNIT HE-300 an den vier Befestigungspunkten auf die Schrauben auf. 4 Ziehen Sie die CONTROL UNIT HE-300 leicht in die angegebene Pfeilrichtung. 5 Schrauben Sie die Schrauben so weit hinein, dass die CONTROL UNIT HE-300 sich nicht mehr verschieben lässt. Abbildung 6...
-
Seite 15: Elektrischer Anschluss
6.2.3 Anschließen an das POWER SUPPLY HE-300 SMPS 1 Schließen Sie die CONTROL UNIT HE-300 an das externe DewertOkin POWER SUPPLY, wie in Abbildung 7 gezeigt. Benutzen Sie dazu die entsprechende DewertOkin Anschlussleitung. 2 Lassen Sie die Stecker-Anschlussleitung hörbar einrasten. -
Seite 16: Hinweise Zur Erstellung Der Bedienungsanleitung
Sachinformationen nutzen. Beachten Sie dabei, dass die Montage- anleitung nicht alle für den sicheren Betrieb des Endproduktes notwendigen Informationen enthal- ten kann, da sie nur die Montage und die Bedienung der CONTROL UNIT HE-300 beschreibt. Berücksichtigen Sie bei der Erstellung der Betriebsanleitung, dass sich die Montageanleitung... - Seite 17 Ziehen Sie im Notfall den Netzstecker der Power Supply aus der Steckdose, um ein Stillsetzen des angeschlossenen Antriebs zu erreichen. Um den Antrieb oder die CONTROL UNIT HE-300 stillset- zen zu können, muss der Netzstecker zum Power Supply im Betrieb jederzeit zugänglich sein.
-
Seite 18: Fehlerbehebung
Fehlerbehebung CONTROL UNIT HE-300 Fehlerbehebung CONTROL UNIT HE-300 / DewertOkin POWER SUPPLY Dieses Kapitel enthält Abhilfemaßnahmen bei Fehlfunktionen. Sollte ein Fehler auftreten, der nicht in dieser Tabelle aufgeführt ist, wenden Sie sich bitte an Ihren Lieferanten. Die Fehlerbehebung und Fehlerbeseitigung darf nur durch eine Fachkraft mit abgeschlossener Berufsausbildung als Elektromaschinenmonteur oder gleichwertiger Qualifikation ausgeführt... -
Seite 19: Wartung
• Ziehen Sie vor Beginn der Reinigung den Netzstecker vom externen DewertOkin POWER SUPPLY. • Reinigen Sie die CONTROL UNIT HE-300 nie in einer Waschstraße oder mit einem Hoch- druckreiniger und vermeiden Sie das Eindringen von Flüssigkeiten. Schäden am Gerät sind nicht auszuschließen. -
Seite 20: 10. Entsorgung
AbfRRL ab dem 12.12.2008) der Wiederverwertung zuzuführen bzw. zu entsorgen. 10.2 Bauteile der Steuerung Die in der CONTROL UNIT HE-300 enthaltenen Elektronikbauteile, Kabel, Metalle, Kunststoffe usw. sind gemäß den geltenden Umweltvorschriften des jeweiligen Landes zu entsorgen. Die Entsorgung des Produkts unterliegt in Deutschland dem Elektro-G, international der EU- Richt- linie 2011/65/EU (RoHS) oder den jeweiligen nationalen Gesetzgebungen. -
Seite 21: Eg-Konformitätserklärung
DewertOkin GmbH Weststraße 1 32278 Kirchlengern Deutschland - Germany erklärt hiermit, dass das Produkt CONTROL UNIT HE-300 mit DewertOkin Komoponenten (z.B. Power Supply) die Anforderungen folgender EG-Richtlinien erfüllt: Richtlinie über elektromagnetische Verträglichkeit 2004/108/EG Niederspannungsrichtlinie 2006/95/EG RoHS-Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektro-... -
Seite 22: Eg-Konformitätserklärung
Weststraße 1 32278 Kirchlengern Deutschland - Germany erklärt hiermit, dass das Produkt CONTROL UNIT HE-300 die Anforderungen folgender EG-Richtlinien erfüllt: Richtlinie R&TTE 1999 2004/108/EG RoHS-Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter Stoffe in Elektro- und Elektronikgeräten Angewendete Normen: ... - Seite 24 DewertOkin GmbH Weststraße 1 32278 Kirchlengern, Germany Tel: +49 (0)5223/979-0 Fax: +49 (0)5223/75182 http://www.dewertokin.de Info@dewertokin.de ID-Nr.: 79821...
