Steuerung MCL II
Die Montage des MEGAMAT MCZ an die Steuerung MCL II erfolgt durch Anschrauben der Befesti-
gungsschelle an die Steuerung.
Die Montage und Demontage darf nur im spannungsfreien Zustand erfolgen!
F
G

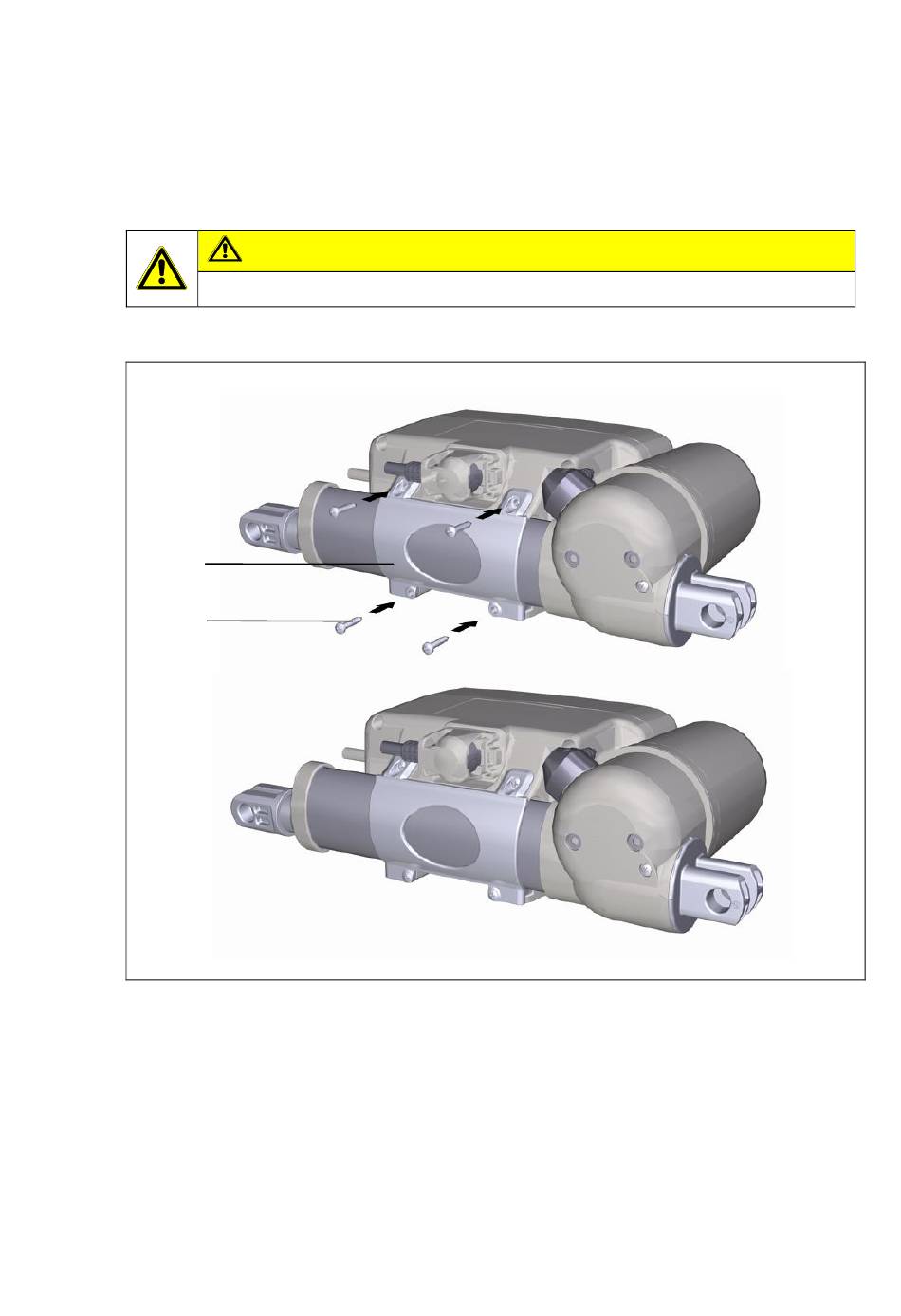

Abbildung 13
F
Befestigungsschelle
1 Schieben Sie die Flanschführung (E) des Antriebs MEGAMAT MCZ (D) so in die Befestigungs-
schelle (F), dass der Motortopfdeckel des Antriebs an Führung (C) liegt, wie in Abbildung 12
gezeigt.
2 Verschrauben Sie die Befestigungsschelle (F) mit der Steuerung MCL II.
3 Im Anschluss können Sie den Antrieb an der dafür vorgesehene Buchse der Steuerung MCL II
anschließen (siehe Abschnitt „Elektrischer Anschluss").
68007 6.0
VORSICHT
Montage der Befestigungsschelle
G
Vier Blechschrauben (3,5 mm x 19
mm, nach DIN 7981)
Montage
21
