dewert okin MCL II Montageanleitung Seite 20

Montage
6.2.2 Montage des Antriebs MEGAMAT MCZ an die Steuerung MCL II
ACHTUNG
Das Einbaumaß des Antriebs MEGAMAT MCZ darf 285 mm nicht unterschreiten (Ein-
baumaß bei Antrieb MEGAMAT MCZ mit Standard-Gabelkopf). Ein kürzeres Einbau-
maß führt zu mechanischer Beschädigung von Antrieb und Antriebssteuerung.
F

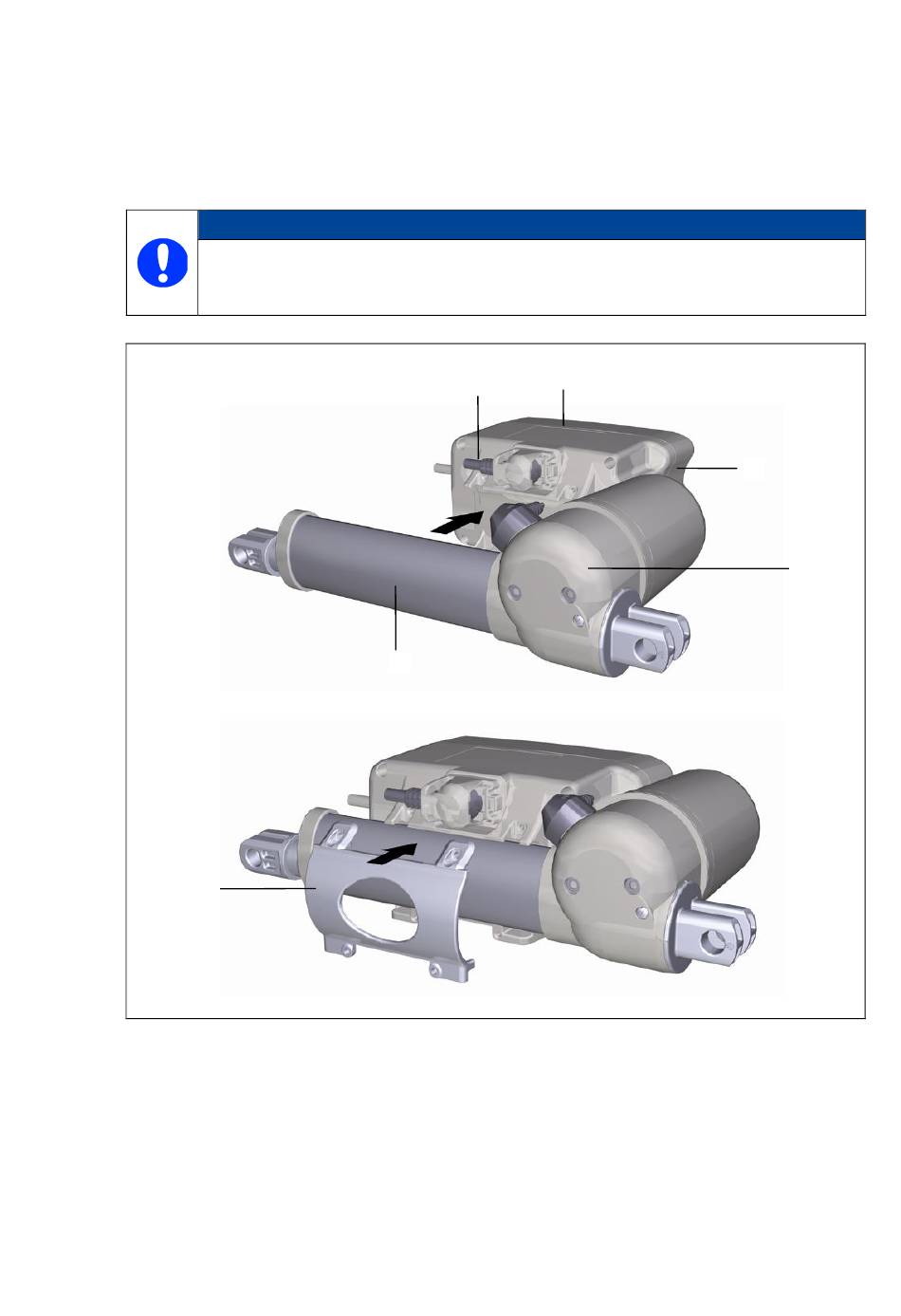

Abbildung 12
A Netzanschlussleitung
C Führung für Motortopfdeckel des Antriebs
MEGAMAT MCZ
E Flanschführung
20
E
Montage des Antriebs MEGAMAT MCZ an die Steuerung MCL II
B
A
B Steuerung MCL II
D Antrieb MEGAMAT MCZ
F Befestigungsschelle
Steuerung MCL II
C
D
68007 6.0
