Gerätebeschreibung
4.
Gerätebeschreibung
Die CONTROL UNIT HE-300 dient der Steuerung und der Spannungsversorgung von einem oder
mehreren DewertOkin Antrieben. Der Anschluss der CONTROL UNIT HE-300 an das Stromnetz
erfolgt über das externe DewertOkin Power Supply. Die CONTROL UNIT HE-300 ist mit integrier-
tem Funkempfänger ausgestattet.
4.1
Gerätekomponenten
Die CONTROL UNIT HE-300 besteht aus dem Gehäuse mit einem Anschluss für das externe
DewertOkin Power Supply, Anschlüsse für Einzelantriebe, Massagemotoren und diversem Zube-
hör (siehe Kapitel 3, „Kombinationsmöglichkeiten").
A

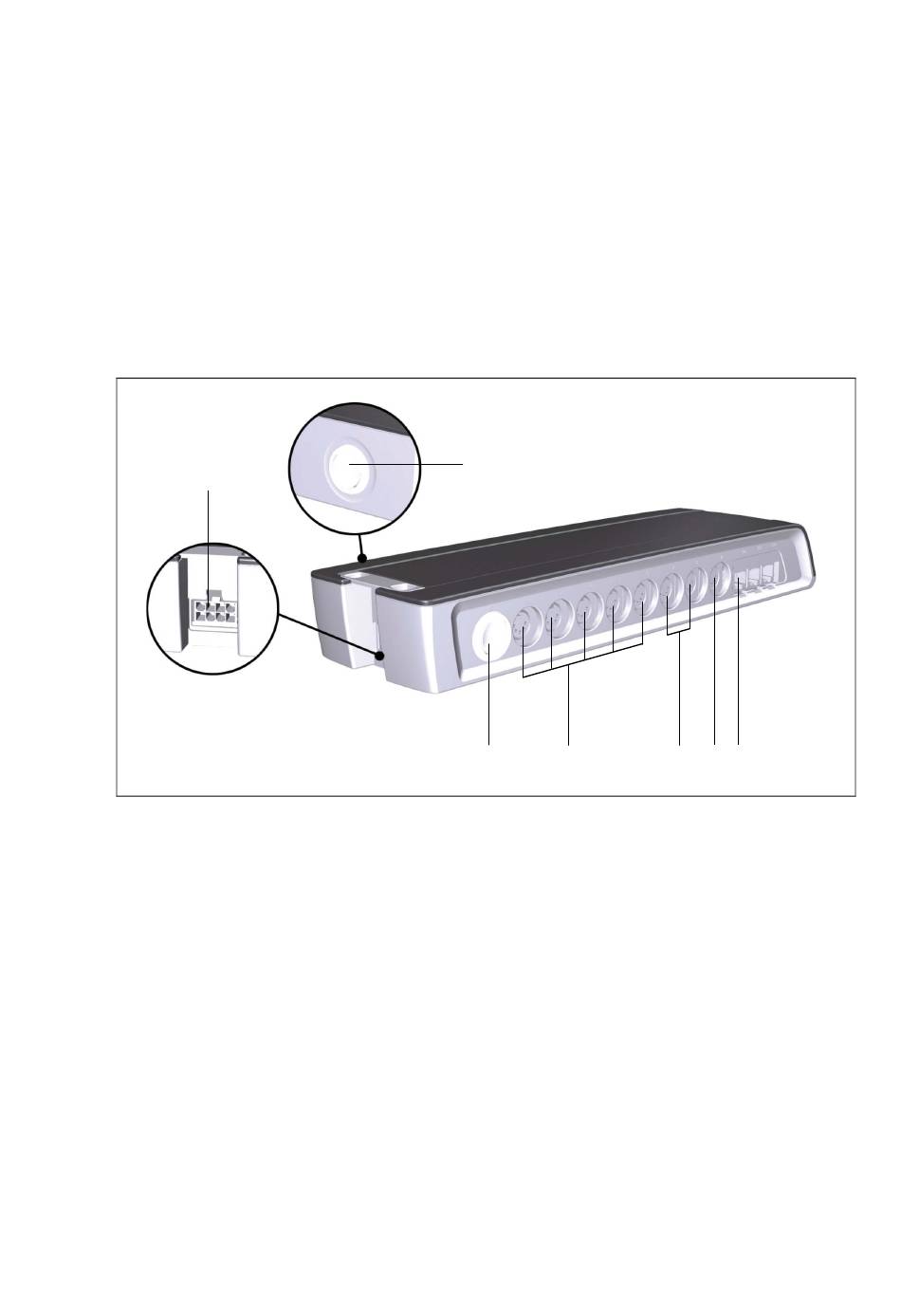

Abbildung 2
A Anschluss für Anschlussleitung an das
POWER SUPPLY HE-300 SMPS
C Anschluss für Einzelantriebe
(Buchse 2 - 6)
E DewertOkin Schnittstelle (Ausführung:
Furnibus) z.B. Synchronkabel, Blue-
®
tooth
-Empfänger (Buchse 9)
10
CONTROL UNIT HE-300
B
5
4
3
2
C
B
B Unterbettbeleuchtung (UBB)
D Anschluss für Massagemotoren (Buchse 7 - 8)
F Anschluss für eine externe Beleuchtung
CONTROL UNIT HE-300
9
7 8
6
E
F
D
79821(-)
