Steuerung MCL II
Die Montage des Antriebs MEGAMAT MFZ an die Steuerung MCL II erfolgt durch Anschrauben
der Befestigungsschelle an die Steuerung.
Die Montage und Demontage darf nur im spannungsfreien Zustand erfolgen!
F
G

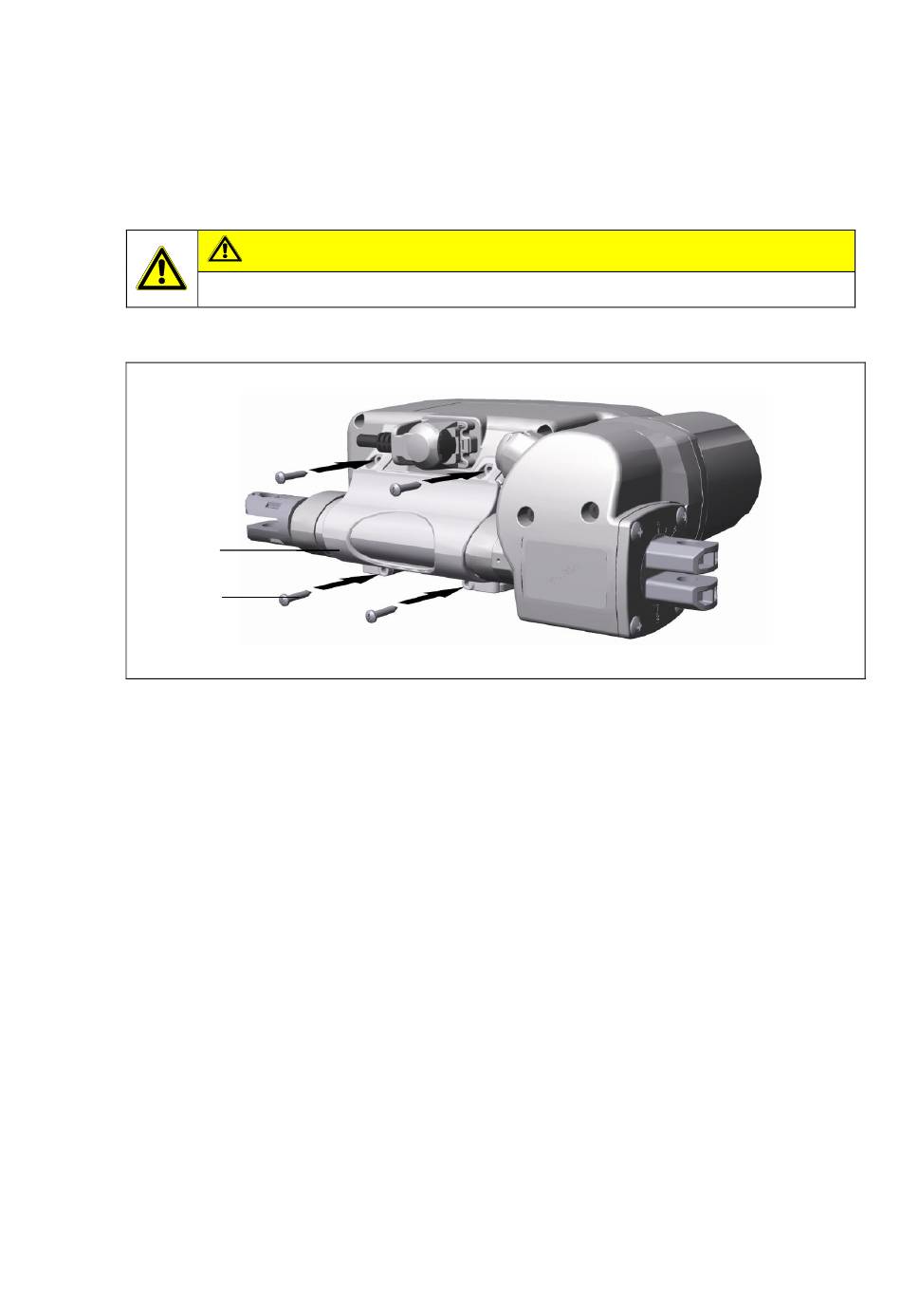

Abbildung 15
Befestigungsschelle
F
1 Schieben Sie die Befestigungsschelle (F) über die Flanschführung (E) des Antriebs MEGAMAT
MFZ, wie in Abbildung 14 gezeigt. Biegen Sie dazu die Befestigungsschelle leicht auseinander.
2 Der Motortopfdeckel des Antriebs MFZ muss in der Führung (C) liegen, wie in Abbildung 15 ge-
zeigt.
3 Verschrauben Sie die Befestigungsschelle (F) an der Steuerung MCL II.
4 Im Anschluss können Sie den Antrieb an der dafür vorgesehene Buchse der Steuerung MCL II
anschließen (siehe Abschnitt „Elektrischer Anschluss").
68007 6.0
VORSICHT
Montage der Befestigungsschelle
Vier Blechschrauben (3,5 mm x 19 mm,
G
nach DIN 7981)
Montage
23
