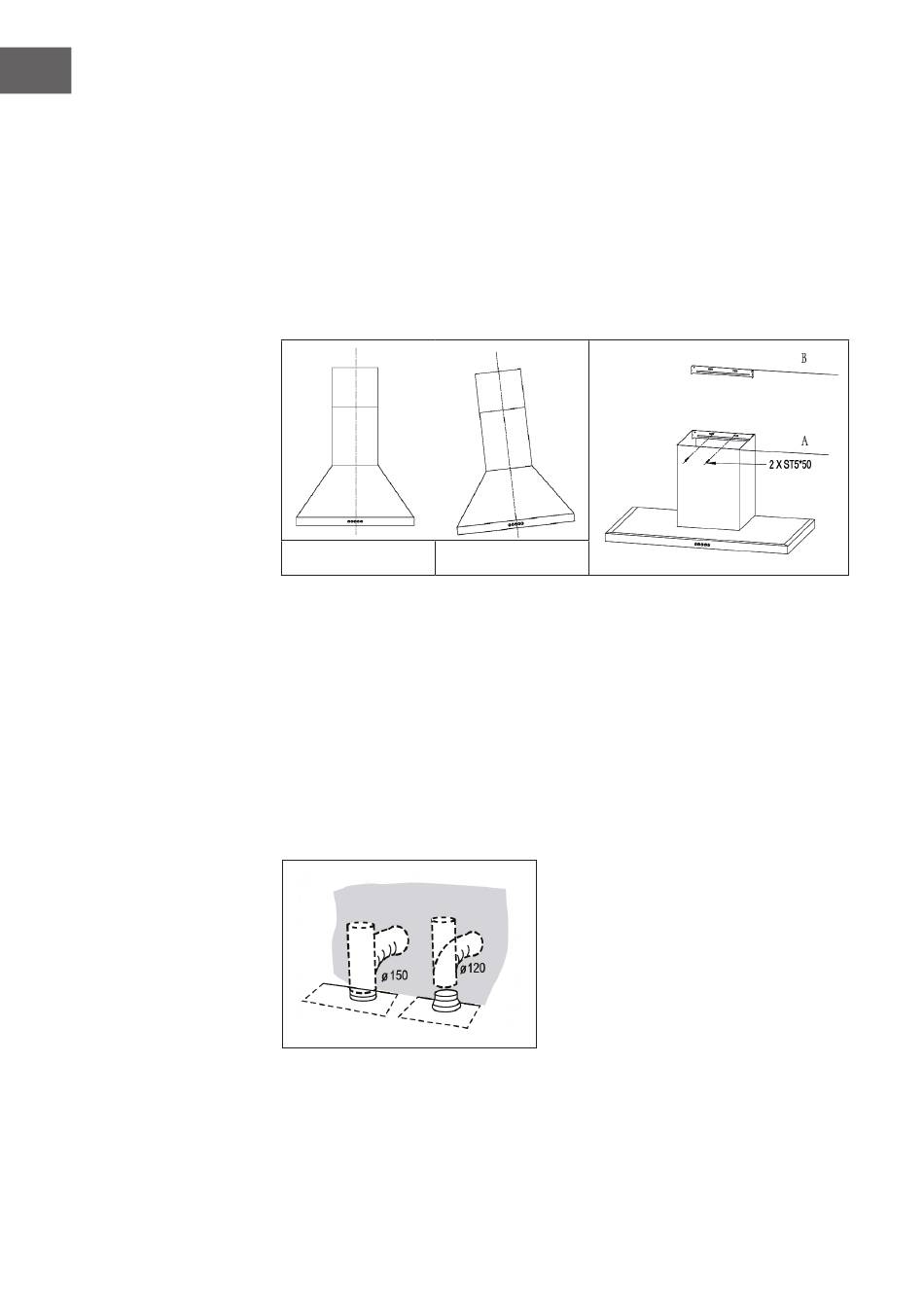

Agganciare il corpo del dispositivo
• Agganciare il corpo del dispositivo all'angolare di fissaggio.
• Posizionare il corpo del dispositivo correttamente.
• Collegare il tubo di scarico al corpo della cappa.
• Collegare il supporto della canna fumaria (21) alla canna fumaria decorativa
inferiore (2.1).
• Fissare il supporto della canna fumaria (21) alla linea orizzontale A con 2 viti ST
5*50 per evitare che il corpo della cappa scivoli accidentalmente dal supporto
della canna fumaria.
Corretto
Collegamento al sistema di scarico dell'aria
Durante l'installazione, collegare la cappa aspirante alla canna di aspirazione. A tal
fine, utilizzare un tubo flessibile o rigido con un diametro di 150 mm o 120 mm. Potete
scegliere voi la tipologia di tubo desiderata.
• Se scegliete un collegamento di scarico dell'aria da 120 mm, inserire anche la
flangia sul punto di uscita del corpo del dispositivo.
• Fissare il tubo di scarico sul punto corretto e fissarlo con una quantità sufficiente di
morsetti per tubo (non inclusi in consegna).
• Se presenti, rimuovere i filtri ai carboni all'interno.
Sbagliato
