LEA COMPLETAMENTE LAS INSTRUCCIONES ANTES
DE COMENZAR LA INSTALACIÓN.
Compruebe la posible presencia de defectos: una vez
instalado el producto, la garantía por daños debidos a
impactos o abrasiones deja de ser válida.
GENERALIDADES
Las cabinas de ducha Omega (
da) son solo para instalación en esquina, contra paredes aca-
badas y ya revestidas pero sin rodapiés y/o salientes.
El montaje de la cabina de ducha y su instalación deben ser
efectuados (cumpliendo rigurosamente las instrucciones) por
dos personas, ya que las piezas que se han de ensamblar son
considerablemente pesadas. Se recomienda el uso de guan-
tes de protección.

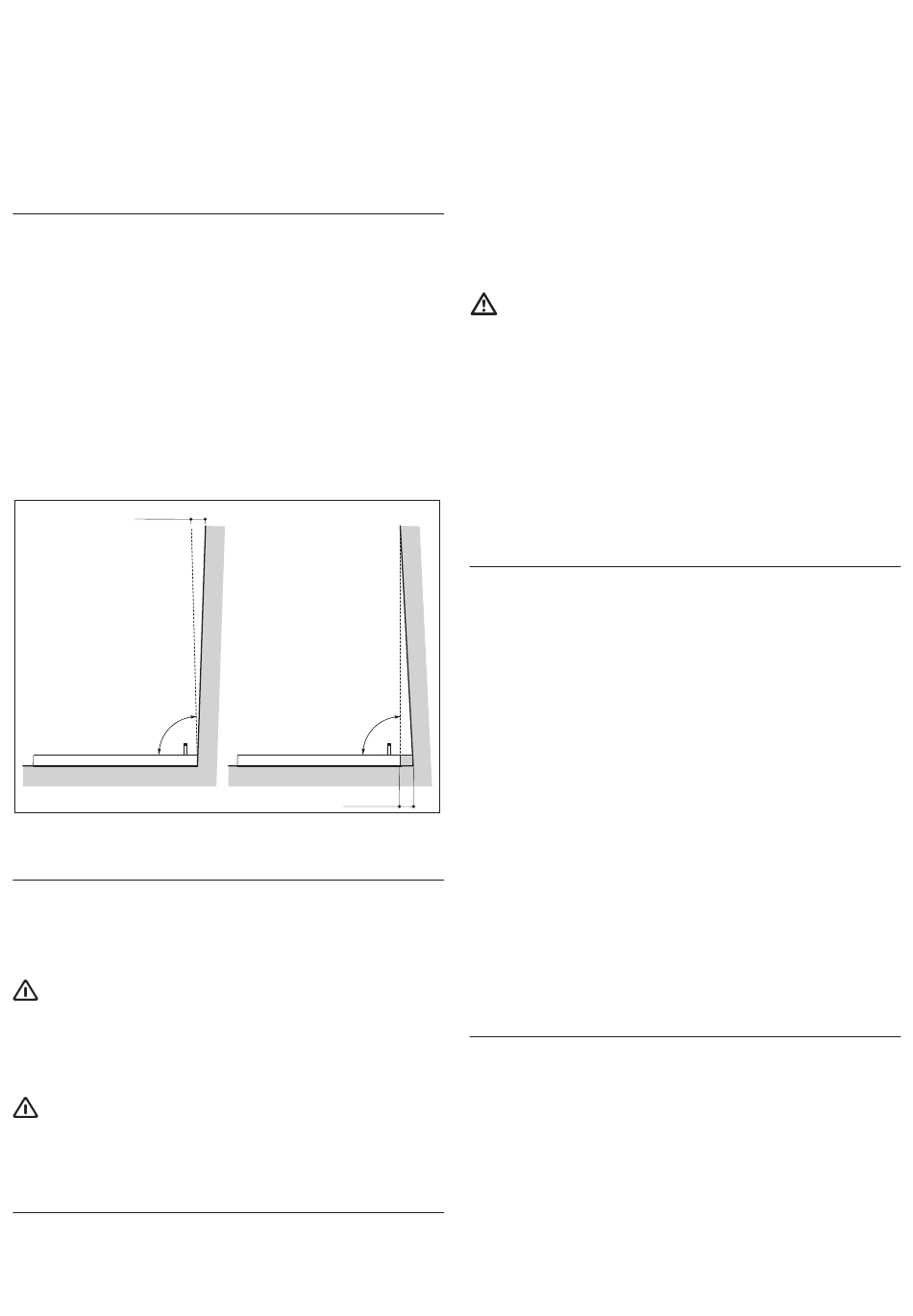

I Para permitir el montaje correcto de los diversos componen-
tes, se debe garantizar la perpendicularidad de las paredes. Los
compensadores de pared permiten recuperar errores de des-
cuadre de hasta 10 mm.
10mm
90
Antes de empezar...
Antes de comenzar la instalación, compruebe que se hayan re-
alizado todas las operaciones correspondientes de pre-instala-
ción. Para ello, consulte la ficha correspondiente.
Si la instalación hidráulica de alimentación tiene un calenta-
dor de agua automático, compruebe que éste tenga una po-
tencia adecuada. Para las versiones de gas, se aconseja uti-
lizar modelos con potencia variable según el volumen de agua
tomado. No utilice acumuladores de agua caliente sin presión.
Al utilizar agua muy dura, conviene incorporar a la insta-
lación hidráulica un descalcificador para evitar y/o redu-
cir los depósitos calcáreos.
Instalación del plato de ducha
i
I (
2 det.1-2) Conecte la válvula de desagüe al tubo de desagüe
predispuesto, aplicando silicona cuidadosamente en los puntos de unión
i
1-1a, vista versión izquier-
90
10mm
i
I (
2 det.3-4) Tras haber fijado el tubito al empalme de la vál-
vula de desagüe, páselo a través de la abertura rectangular del
i
plato (vea también
to de ducha sobre el suelo.
i
I (
3 det.2-3-3a) Corte a medida la junta indicada e intro-
duzca después los diferentes pedazos en los alojamientos opor-
tunos (excepto la indicada en el det.3a, que se aplicará de la
manera indicada).
i
I (
4 det.1) Enrosque el anillo la válvula de desagüe y rea-
lice una prueba de estanqueidad hidráulica.
IMPORTANTE: se aconseja comprobar que no ha-
ya pérdidas en el desagüe ya que, una vez que el
montaje esté completo, esto no será posible.
Coloque el plato sobre distanciadores (para po-
der inspeccionarlo) y vierta uno o varios cubos de
agua en el plato.
i
I (
4 det.2-3) Compruebe la nivelación del plato, efectuan-
do rellenos a la altura del borde si es necesario.
i
I (
4 det.4) Fije el plato al suelo usando material adecuado.
Colocación de los compensadores
i
I (
5 det.1) Coloque los compensadores de la manera indi-
cada, en particular:
- la posición del compensador "A" está identificada por la altura
tomada desde el borde superior del plato.
- el compensador "B" debe colocarse en contacto con las ner-
vaduras del plato, de la manera indicada.
i
I (
5 det.2) Tras haber comprobado su perpendicularidad,
marque los puntos de fijación; después retire los compensado-
res, taladre e introduzca los tacos.
i
I (
5 det.3) Tras haber eliminado los posibles residuos de las
perforaciones, aplique silicona entre el plato y las paredes de la
manera indicada.
i
I (
5 det.4) Además, aplique silicona en los puntos en los que
empalman los pedazos de las juntas, para garantizar la conti-
nuidad de la estanqueidad hidráulica.
Instalación del panel de pared
i
I (
6 det.1) Identifique el punto de fijación según las altu-
ras indicadas; después taladre la pared e introduzca el taco.
i
I (
6 det.2-3) Fije el distanciador "S1" (cuidando de que la
ranura del interior quede horizontal) y atornille la cubierta "S2".
i
I (
7 det.1-2) Coloque el panel en el plato de la manera in-
dicada; pase los tubos de la boquilla de vapor a través del orifi-
cio indicado.
49
3 det. 1); a continuación coloque el pla-
