Wiederh.
1
Führung im Uhrzeigersinn
2
3
Im Uhrzeigersinn signalisieren
Entgegengesetzt des Uhrzeigersinns
4

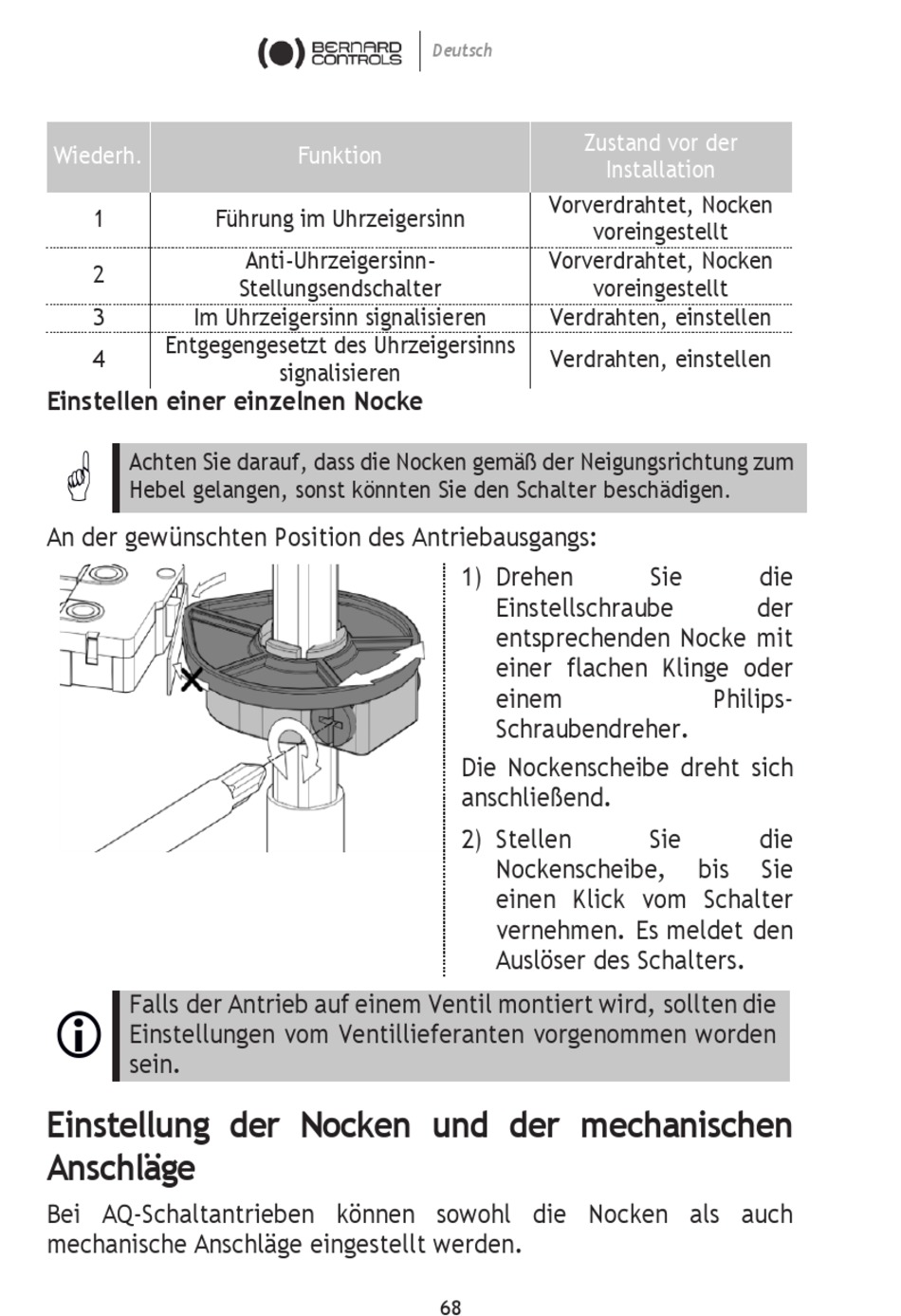

Einstellen einer einzelnen Nocke
Achten Sie darauf, dass die Nocken gemäß der Neigungsrichtung zum
Hebel gelangen, sonst könnten Sie den Schalter beschädigen.
An der gewünschten Position des Antriebausgangs:
Falls der Antrieb auf einem Ventil montiert wird, sollten die
Einstellungen vom Ventillieferanten vorgenommen worden
sein.
Einstellung der Nocken und der mechanischen
Anschläge
Bei AQ-Schaltantrieben können sowohl die Nocken als auch
mechanische Anschläge eingestellt werden.
Funktion
Anti-Uhrzeigersinn-
Stellungsendschalter
signalisieren
Deutsch
Zustand vor der
Vorverdrahtet, Nocken
voreingestellt
Vorverdrahtet, Nocken
voreingestellt
Verdrahten, einstellen
Verdrahten, einstellen
1) Drehen
Einstellschraube
entsprechenden Nocke mit
einer flachen Klinge oder
einem
Schraubendreher.
Die Nockenscheibe dreht sich
anschließend.
2) Stellen
Nockenscheibe,
einen Klick vom Schalter
vernehmen. Es meldet den
Auslöser des Schalters.
68
Installation
Sie
die
der
Philips-
Sie
die
bis
Sie
