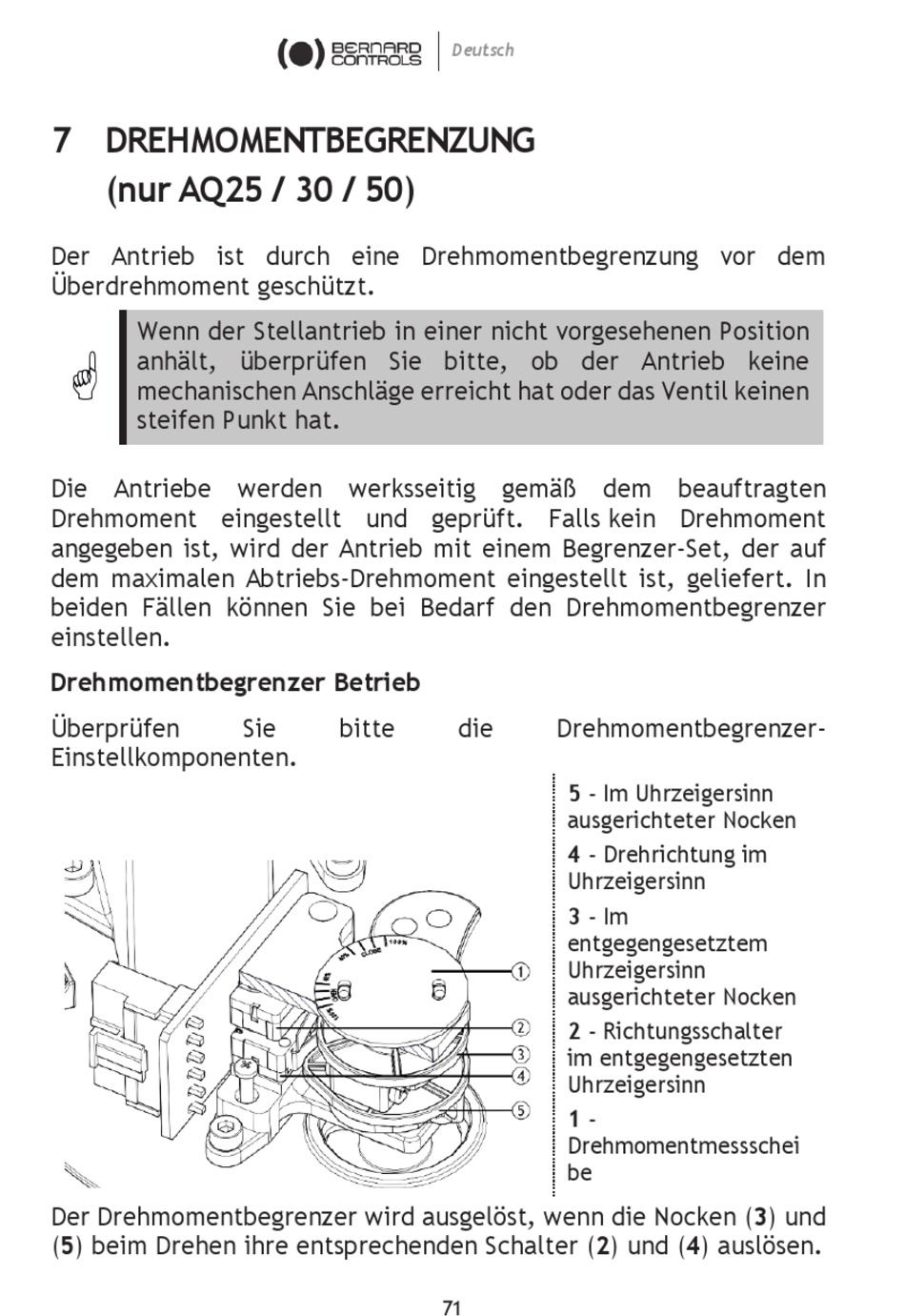

Drehmomentbegrenzung (Nur Aq25 / 30 / 50) - Bernard Controls AQ SWITCH RANGE series Handbuch

7 DREHMOMENTBEGRENZUNG
(nur AQ25 / 30 / 50)
Der Antrieb ist durch eine Drehmomentbegrenzung vor dem
Überdrehmoment geschützt.
Wenn der Stellantrieb in einer nicht vorgesehenen Position

anhält, überprüfen Sie bitte, ob der Antrieb keine
mechanischen Anschläge erreicht hat oder das Ventil keinen
steifen Punkt hat.
Die Antriebe werden werksseitig gemäß dem beauftragten
Drehmoment eingestellt und geprüft. Falls kein Drehmoment
angegeben ist, wird der Antrieb mit einem Begrenzer-Set, der auf
dem maximalen Abtriebs-Drehmoment eingestellt ist, geliefert. In
beiden Fällen können Sie bei Bedarf den Drehmomentbegrenzer
einstellen.
Drehmomentbegrenzer Betrieb
Überprüfen
Einstellkomponenten.
Der Drehmomentbegrenzer wird ausgelöst, wenn die Nocken (3) und
(5) beim Drehen ihre entsprechenden Schalter (2) und (4) auslösen.
Sie bitte
Deutsch
die Drehmomentbegrenzer-
5 - Im Uhrzeigersinn
ausgerichteter Nocken
4 - Drehrichtung im
Uhrzeigersinn
3 - Im
entgegengesetztem
Uhrzeigersinn
ausgerichteter Nocken
2 - Richtungsschalter
im entgegengesetzten
Uhrzeigersinn
1 -
Drehmomentmessschei
be
71
