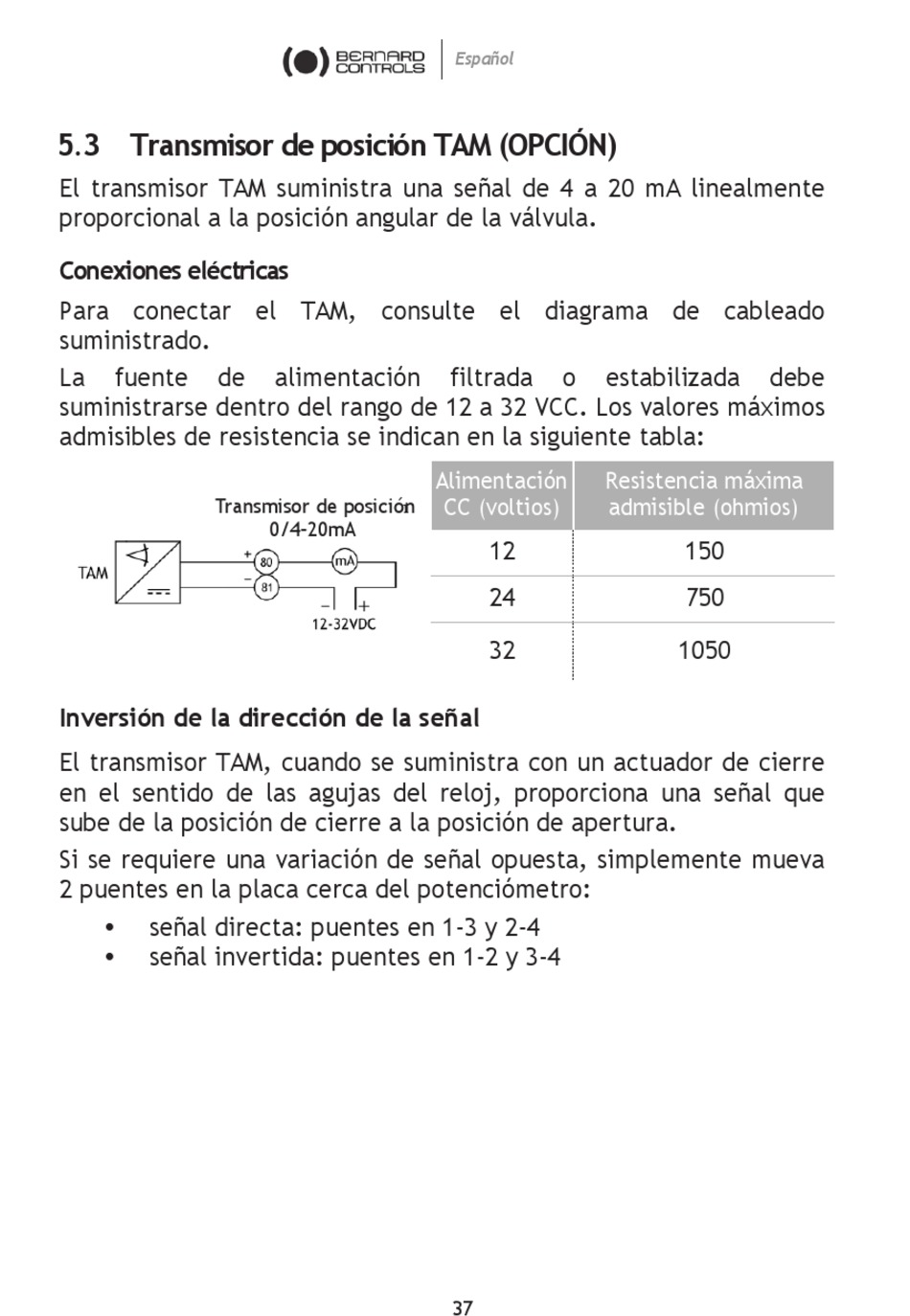

5.3 Transmisor de posición TAM (OPCIÓN)
El transmisor TAM suministra una señal de 4 a 20 mA linealmente
proporcional a la posición angular de la válvula.
Conexiones eléctricas
Para conectar el TAM, consulte el diagrama de cableado
suministrado.
La fuente de
suministrarse dentro del rango de 12 a 32 VCC. Los valores máximos
admisibles de resistencia se indican en la siguiente tabla:
Transmisor de posición
Inversión de la dirección de la señal
El transmisor TAM, cuando se suministra con un actuador de cierre
en el sentido de las agujas del reloj, proporciona una señal que
sube de la posición de cierre a la posición de apertura.
Si se requiere una variación de señal opuesta, simplemente mueva
2 puentes en la placa cerca del potenciómetro:
señal directa: puentes en 1-3 y 2-4

señal invertida: puentes en 1-2 y 3-4

alimentación
Transmisor de posición
0/4-20mA
Español
filtrada o estabilizada
Alimentación Resistencia máxima
CC (voltios)
12
24
32
37
debe
admisible (ohmios)
150
750
1050
