Funcionamiento Del Volante Manual De Emergencia; Puesta En Marcha Eléctrica; Conexión Y Pruebas Preliminares - Bernard Controls AQ SWITCH RANGE series Handbuch

4 FUNCIONAMIENTO DEL VOLANTE MANUAL DE
EMERGENCIA
Los actuadores AQ disponen de un volante para el funcionamiento
de emergencia.
Para evitar el daño
sobresalientes durante el funcionamiento eléctrico, los volantes
manuales del AQ se caracterizan por un mango plegable: puede
doblarse durante el funcionamiento eléctrico y desplegarse si se
necesita operar el actuador manualmente.
5 PUESTA EN MARCHA ELÉCTRICA
5.1 Conexión y pruebas preliminares
El actuador y sus componentes están cableados a los bloques de
terminales internos.
Para proceder al cableado, retire la cubierta y pase los cables a
través de las entradas de cable M20.
Por favor consulte el diagrama de cableado adjunto para la
numeración del terminal.
Tanto el protector térmico como los interruptores de límite de par
se deben integrar en el sistema de control para evitar posibles
daños en el actuador o la válvula.
Español
potencial provocado

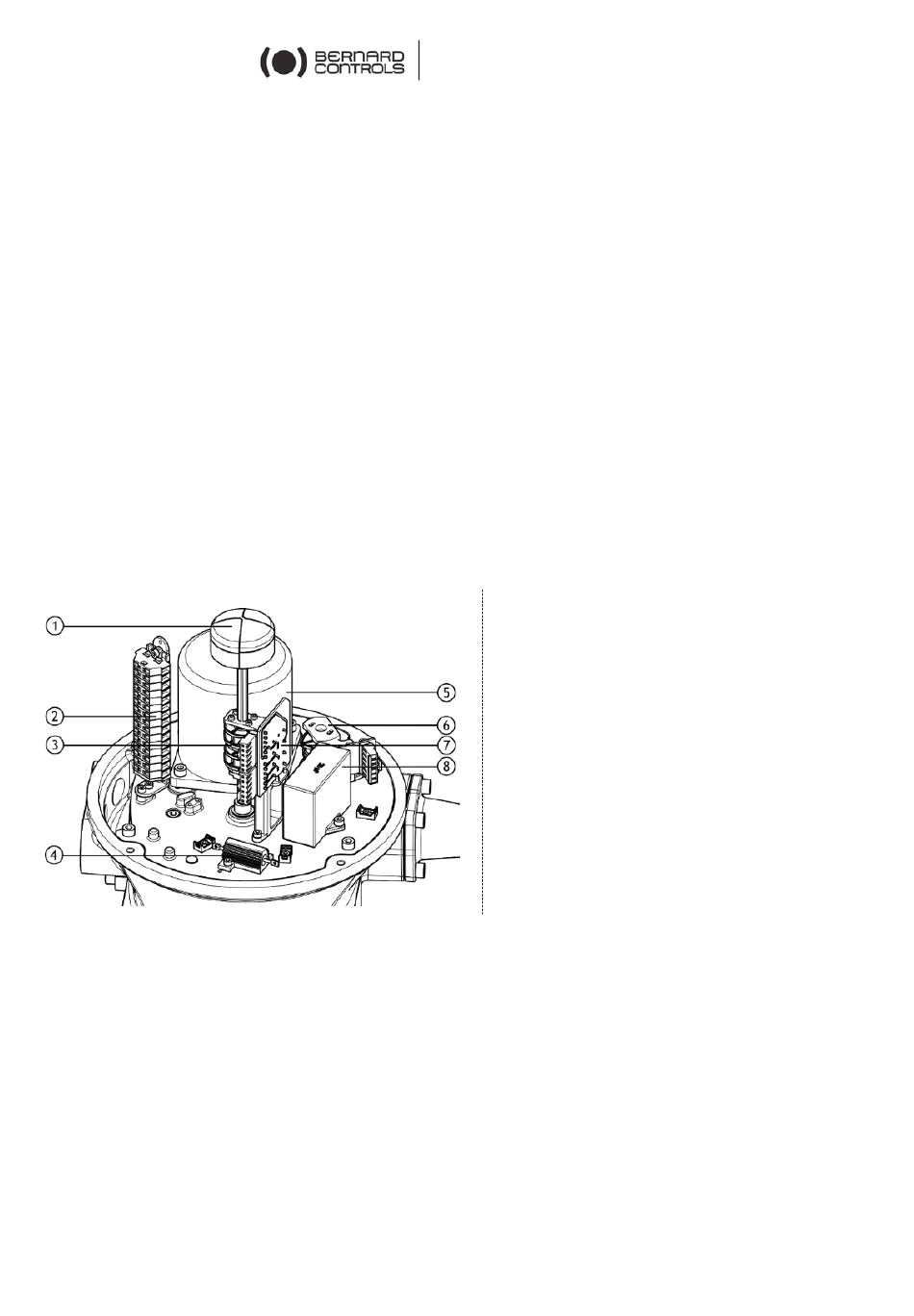

8 - Capacitor
7 - Tablero de
interruptores
6 - Limitador de par
5 - Motor
4 - Resistencia de caldeo
3 - Levas
2 - Bloque de terminales
1 - Indicador de posición
34
por las piezas
