Rep.
1 Limitador de carrera en sentido horario
Limitador de carrera en sentido
2
3 Señalización en horario
4 Señalización en el sentido antihorario

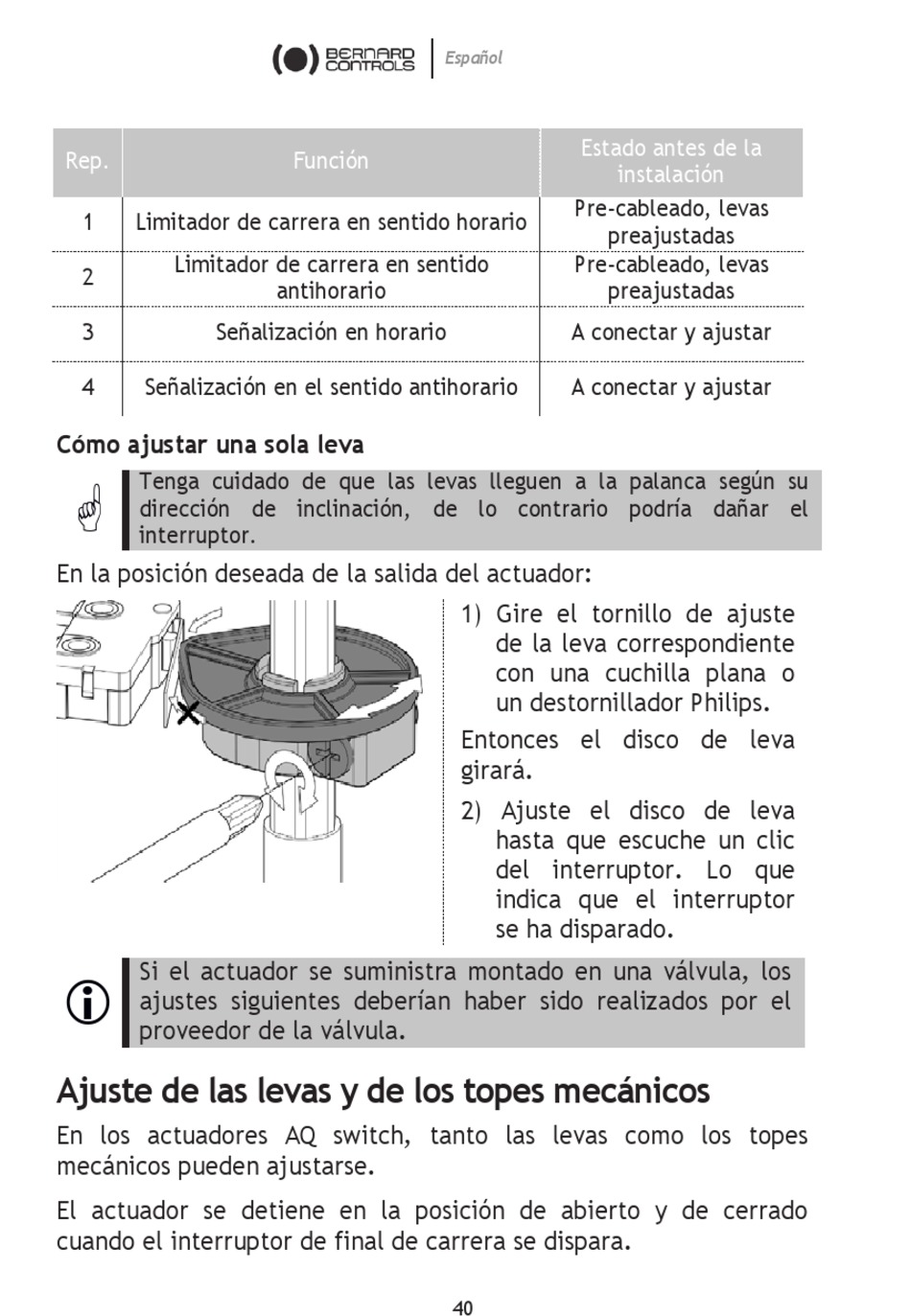

Cómo ajustar una sola leva
Tenga cuidado de que las levas lleguen a la palanca según su

dirección de inclinación, de lo contrario podría dañar el
interruptor.
En la posición deseada de la salida del actuador:
Si el actuador se suministra montado en una válvula, los

ajustes siguientes deberían haber sido realizados por el
proveedor de la válvula.
Ajuste de las levas y de los topes mecánicos
En los actuadores AQ switch, tanto las levas como los topes
mecánicos pueden ajustarse.
El actuador se detiene en la posición de abierto y de cerrado
cuando el interruptor de final de carrera se dispara.
Español
Función
antihorario
Estado antes de la
instalación
Pre-cableado, levas
preajustadas
Pre-cableado, levas
preajustadas
A conectar y ajustar
A conectar y ajustar
1) Gire el tornillo de ajuste
de la leva correspondiente
con una cuchilla plana o
un destornillador Philips.
Entonces el disco de leva
girará.
2) Ajuste el disco de leva
hasta que escuche un clic
del interruptor. Lo que
indica que el interruptor
se ha disparado.
40
