Cognex In-Sight VC200 Bedienungsanleitung Seite 99

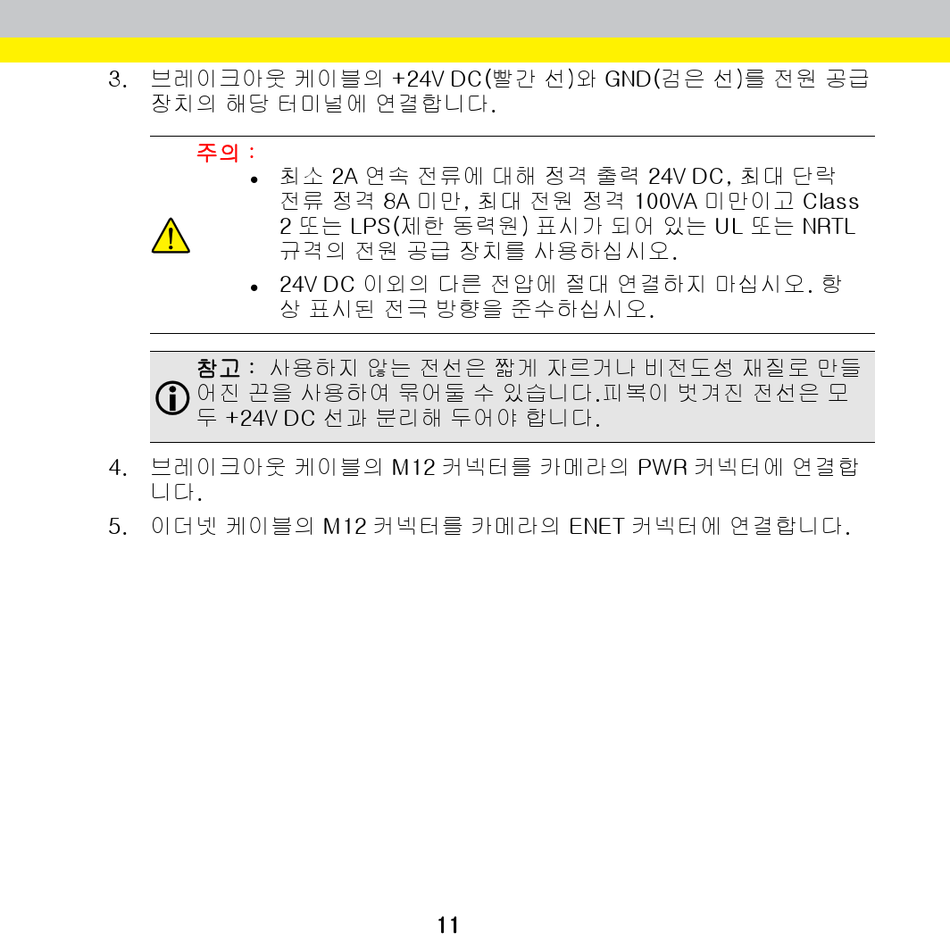

3. 브레이크아웃 케이블의 +24V DC(빨간 선)와 GND(검은 선)를 전원 공급
장치의 해당 터미널에 연결합니다.
주의 :
최소 2A 연속 전류에 대해 정격 출력 24V DC, 최대 단락
l
전류 정격 8A 미만, 최대 전원 정격 100VA 미만이고 Class
2 또는 LPS(제한 동력원) 표시가 되어 있는 UL 또는 NRTL
규격의 전원 공급 장치를 사용하십시오.
24V DC 이외의 다른 전압에 절대 연결하지 마십시오. 항
l
상 표시된 전극 방향을 준수하십시오.
참고 : 사용하지 않는 전선은 짧게 자르거나 비전도성 재질로 만들
어진 끈을 사용하여 묶어둘 수 있습니다.피복이 벗겨진 전선은 모
두 +24V DC 선과 분리해 두어야 합니다.
4. 브레이크아웃 케이블의 M12 커넥터를 카메라의 PWR 커넥터에 연결합
니다.
5. 이더넷 케이블의 M12 커넥터를 카메라의 ENET 커넥터에 연결합니다.
11
