Cognex In-Sight VC200 Bedienungsanleitung Seite 172

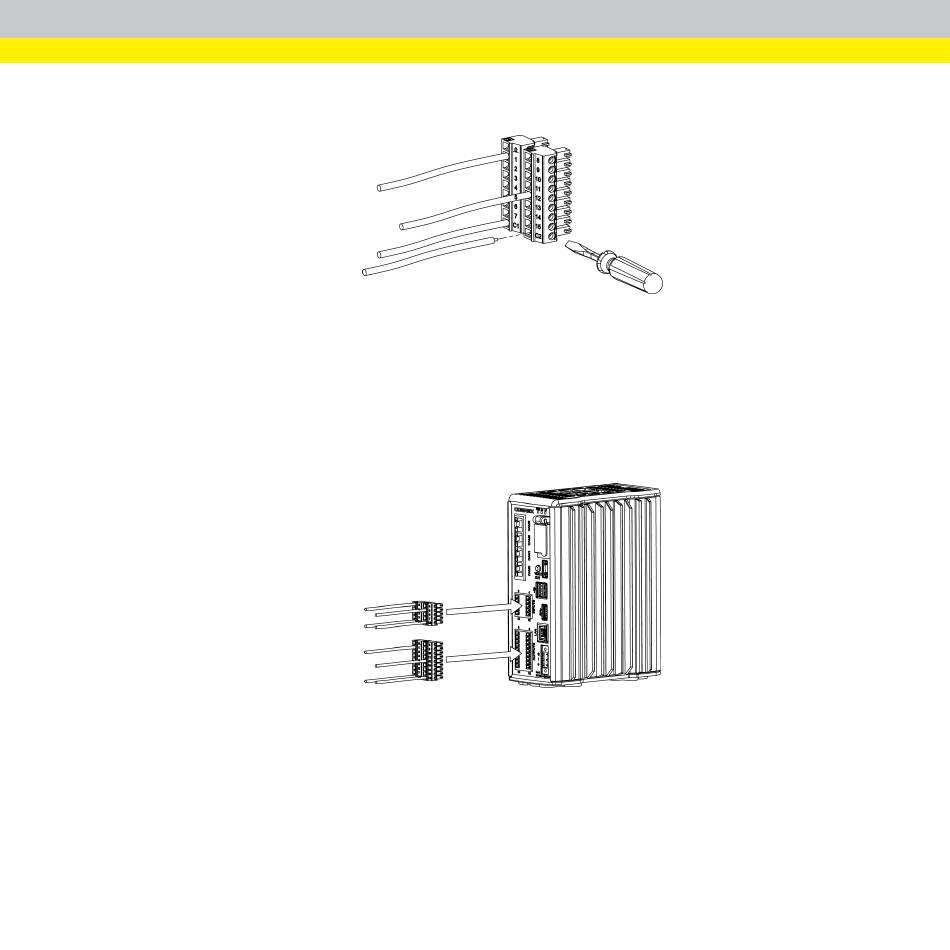

3. Führen Sie die Eingangs- und Ausgangskabel (16 bis 26 AWG, Volldraht
oder Litze) in die Anschlüsse ein.
4. Ziehen Sie die Drahtbefestigungsschrauben fest, um die Einzeladern im
Anschlussblock zu befestigen. Das maximale Drehmoment beträgt
0,25Nm.
5. Setzen Sie die Anschlussblöcke in die entsprechenden Anschlüsse der
EINGANGS- und AUSGANGS-Anschlussblöcke am Vision-Controller ein,
und schieben Sie sie hinein, bis sie fest sitzen.
6. Verbinden Sie die anderen Eingangs- und Ausgangskabelenden mit dem
entsprechenden E/A-Gerät.
24
