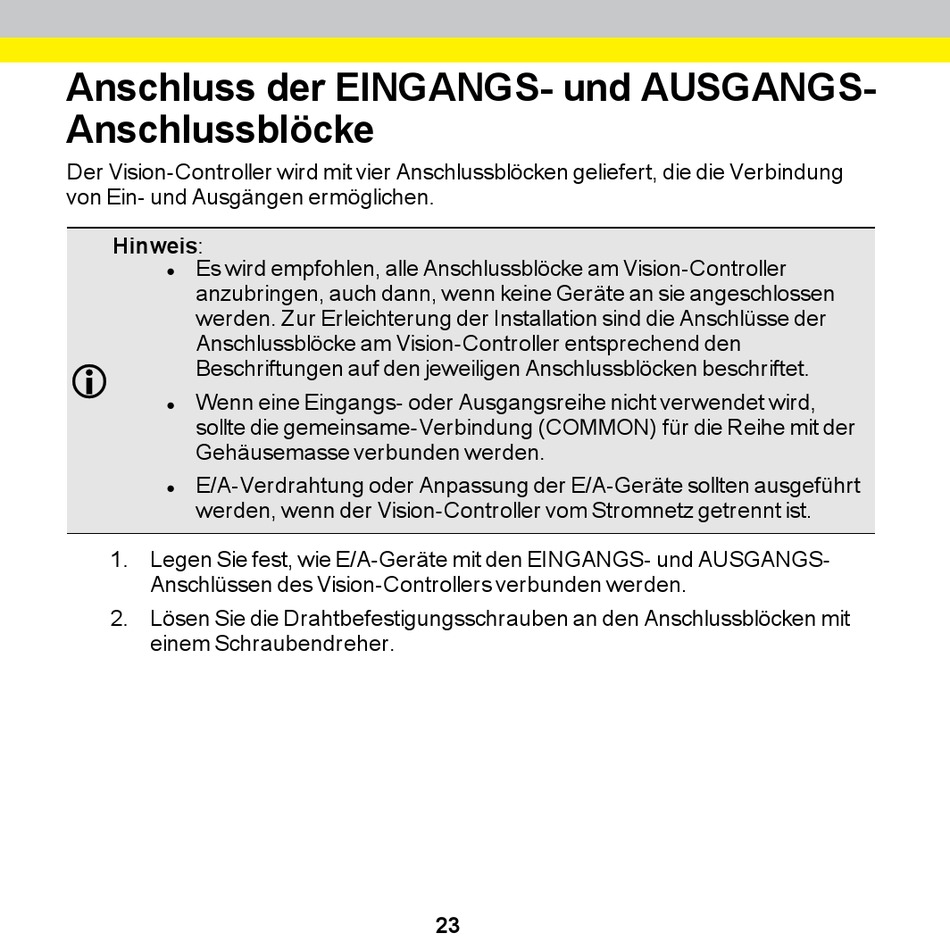

Anschluss der EINGANGS- und AUSGANGS-
Anschlussblöcke
Der Vision-Controller wird mit vier Anschlussblöcken geliefert, die die Verbindung
von Ein- und Ausgängen ermöglichen.
Hinweis:
Es wird empfohlen, alle Anschlussblöcke am Vision-Controller
l
anzubringen, auch dann, wenn keine Geräte an sie angeschlossen
werden. Zur Erleichterung der Installation sind die Anschlüsse der
Anschlussblöcke am Vision-Controller entsprechend den
Beschriftungen auf den jeweiligen Anschlussblöcken beschriftet.
Wenn eine Eingangs- oder Ausgangsreihe nicht verwendet wird,
l
sollte die gemeinsame-Verbindung (COMMON) für die Reihe mit der
Gehäusemasse verbunden werden.
E/A-Verdrahtung oder Anpassung der E/A-Geräte sollten ausgeführt
l
werden, wenn der Vision-Controller vom Stromnetz getrennt ist.
1. Legen Sie fest, wie E/A-Geräte mit den EINGANGS- und AUSGANGS-
Anschlüssen des Vision-Controllers verbunden werden.
2. Lösen Sie die Drahtbefestigungsschrauben an den Anschlussblöcken mit
einem Schraubendreher.
