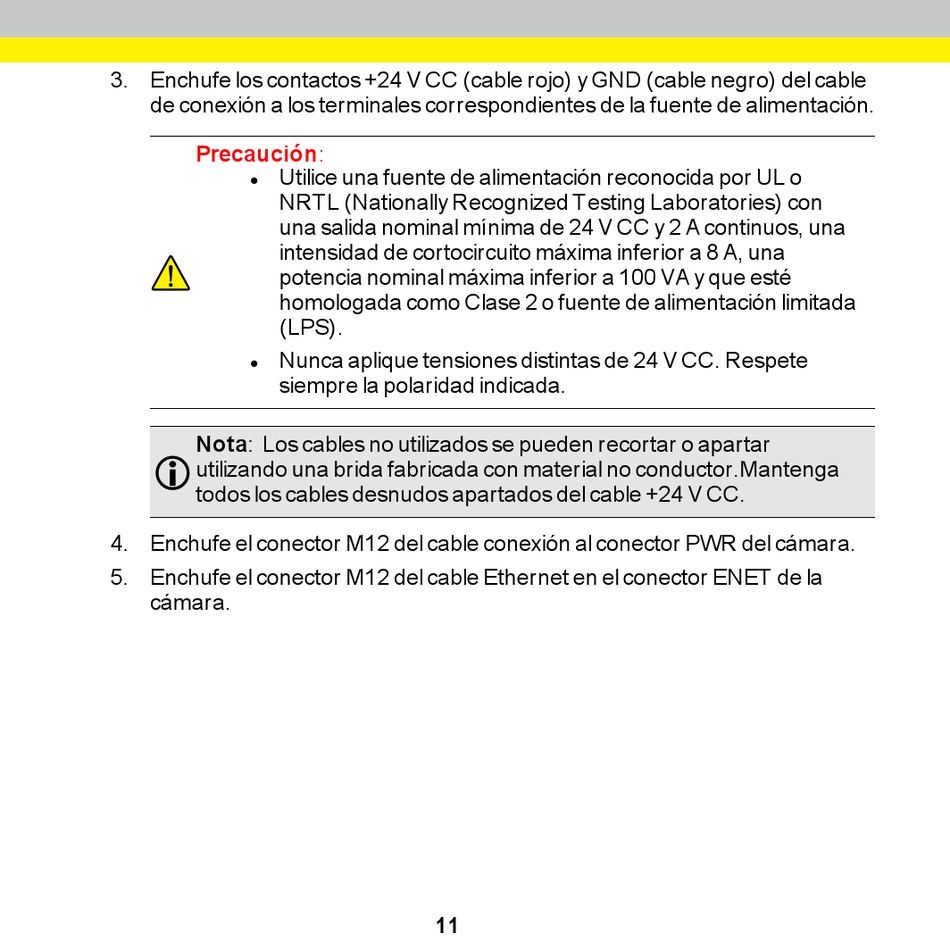

3. Enchufe los contactos +24 V CC (cable rojo) y GND (cable negro) del cable
de conexión a los terminales correspondientes de la fuente de alimentación.
Precaución:
Utilice una fuente de alimentación reconocida por UL o
l
NRTL (Nationally Recognized Testing Laboratories) con
una salida nominal mínima de 24 V CC y 2 A continuos, una
intensidad de cortocircuito máxima inferior a 8 A, una
potencia nominal máxima inferior a 100 VA y que esté
homologada como Clase 2 o fuente de alimentación limitada
(LPS).
Nunca aplique tensiones distintas de 24 V CC. Respete
l
siempre la polaridad indicada.
Nota: Los cables no utilizados se pueden recortar o apartar
utilizando una brida fabricada con material no conductor.Mantenga
todos los cables desnudos apartados del cable +24 V CC.
4. Enchufe el conector M12 del cable conexión al conector PWR del cámara.
5. Enchufe el conector M12 del cable Ethernet en el conector ENET de la
cámara.
