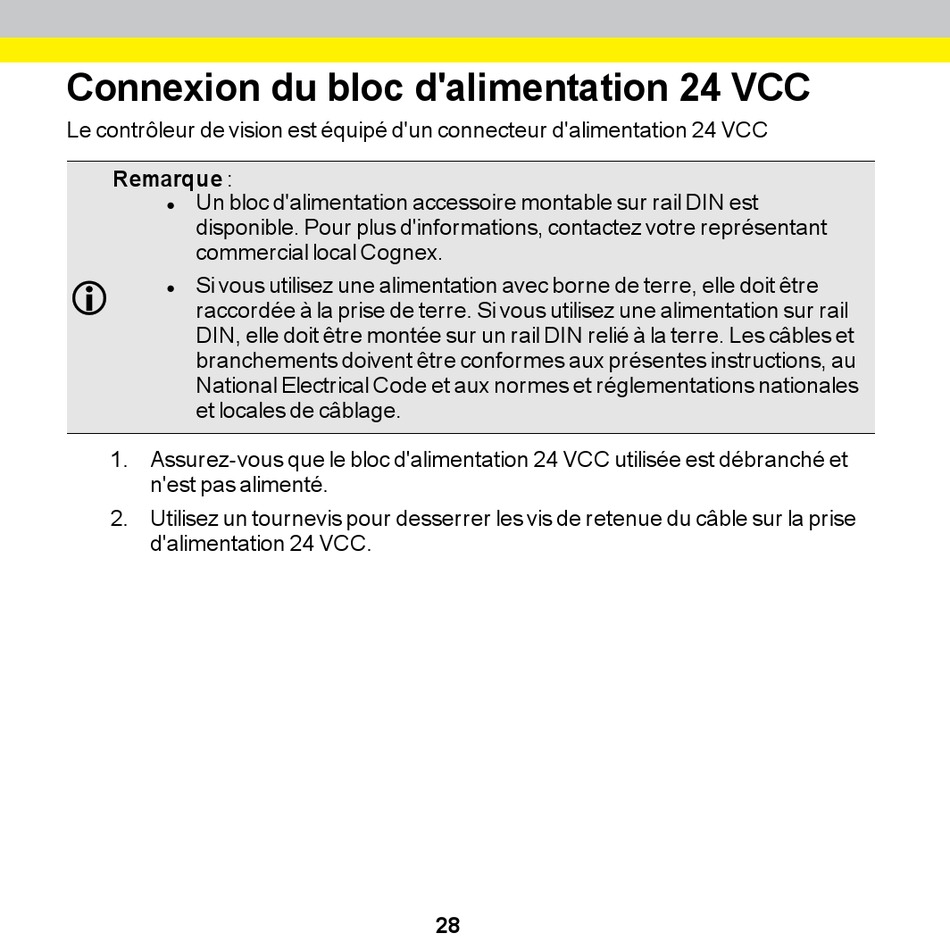

Connexion du bloc d'alimentation 24 VCC
Le contrôleur de vision est équipé d'un connecteur d'alimentation 24 VCC
Remarque :
Un bloc d'alimentation accessoire montable sur rail DIN est
l
disponible. Pour plus d'informations, contactez votre représentant
commercial local Cognex.
Si vous utilisez une alimentation avec borne de terre, elle doit être
l
raccordée à la prise de terre. Si vous utilisez une alimentation sur rail
DIN, elle doit être montée sur un rail DIN relié à la terre. Les câbles et
branchements doivent être conformes aux présentes instructions, au
National Electrical Code et aux normes et réglementations nationales
et locales de câblage.
1. Assurez-vous que le bloc d'alimentation 24 VCC utilisée est débranché et
n'est pas alimenté.
2. Utilisez un tournevis pour desserrer les vis de retenue du câble sur la prise
d'alimentation 24 VCC.
