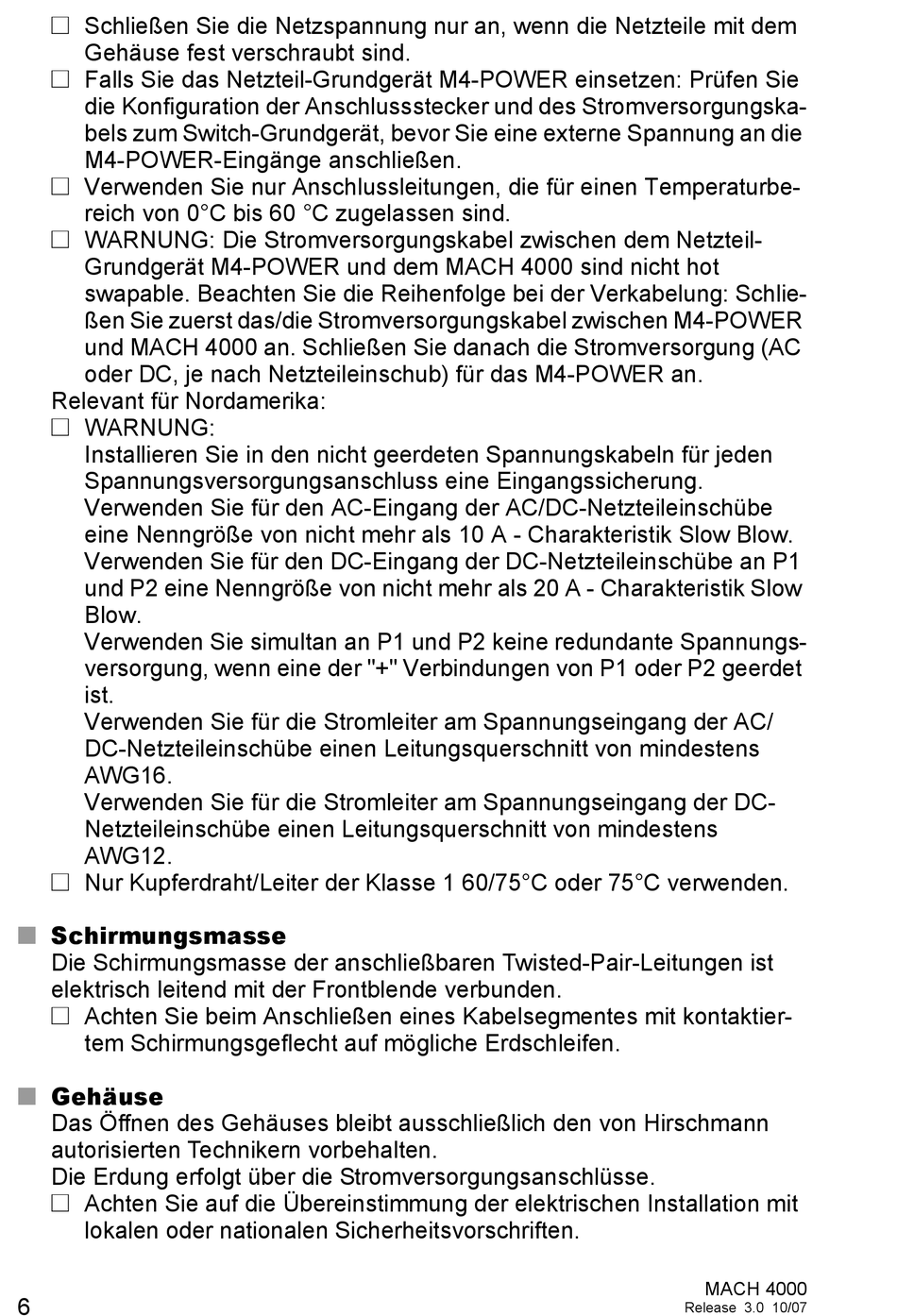

Hirschmann MACH 4002-48+4G Anwenderhandbuch Seite 6

V Schließen Sie die Netzspannung nur an, wenn die Netzteile mit dem
Gehäuse fest verschraubt sind.
V Falls Sie das Netzteil-Grundgerät M4-POWER einsetzen: Prüfen Sie
die Konfiguration der Anschlussstecker und des Stromversorgungska-
bels zum Switch-Grundgerät, bevor Sie eine externe Spannung an die
M4-POWER-Eingänge anschließen.
V Verwenden Sie nur Anschlussleitungen, die für einen Temperaturbe-
reich von 0°C bis 60 °C zugelassen sind.
V WARNUNG: Die Stromversorgungskabel zwischen dem Netzteil-
Grundgerät M4-POWER und dem MACH 4000 sind nicht hot
swapable. Beachten Sie die Reihenfolge bei der Verkabelung: Schlie-
ßen Sie zuerst das/die Stromversorgungskabel zwischen M4-POWER
und MACH 4000 an. Schließen Sie danach die Stromversorgung (AC
oder DC, je nach Netzteileinschub) für das M4-POWER an.
Relevant für Nordamerika:
V WARNUNG:
Installieren Sie in den nicht geerdeten Spannungskabeln für jeden
Spannungsversorgungsanschluss eine Eingangssicherung.
Verwenden Sie für den AC-Eingang der AC/DC-Netzteileinschübe
eine Nenngröße von nicht mehr als 10 A - Charakteristik Slow Blow.
Verwenden Sie für den DC-Eingang der DC-Netzteileinschübe an P1
und P2 eine Nenngröße von nicht mehr als 20 A - Charakteristik Slow
Blow.
Verwenden Sie simultan an P1 und P2 keine redundante Spannungs-
versorgung, wenn eine der "+" Verbindungen von P1 oder P2 geerdet
ist.
Verwenden Sie für die Stromleiter am Spannungseingang der AC/
DC-Netzteileinschübe einen Leitungsquerschnitt von mindestens
AWG16.
Verwenden Sie für die Stromleiter am Spannungseingang der DC-
Netzteileinschübe einen Leitungsquerschnitt von mindestens
AWG12.
V Nur Kupferdraht/Leiter der Klasse 1 60/75°C oder 75°C verwenden.
Schirmungsmasse
U
Die Schirmungsmasse der anschließbaren Twisted-Pair-Leitungen ist
elektrisch leitend mit der Frontblende verbunden.
V Achten Sie beim Anschließen eines Kabelsegmentes mit kontaktier-
tem Schirmungsgeflecht auf mögliche Erdschleifen.
Gehäuse
U
Das Öffnen des Gehäuses bleibt ausschließlich den von Hirschmann
autorisierten Technikern vorbehalten.
Die Erdung erfolgt über die Stromversorgungsanschlüsse.
V Achten Sie auf die Übereinstimmung der elektrischen Installation mit
lokalen oder nationalen Sicherheitsvorschriften.
6
MACH 4000
Release 3.0 10/07
