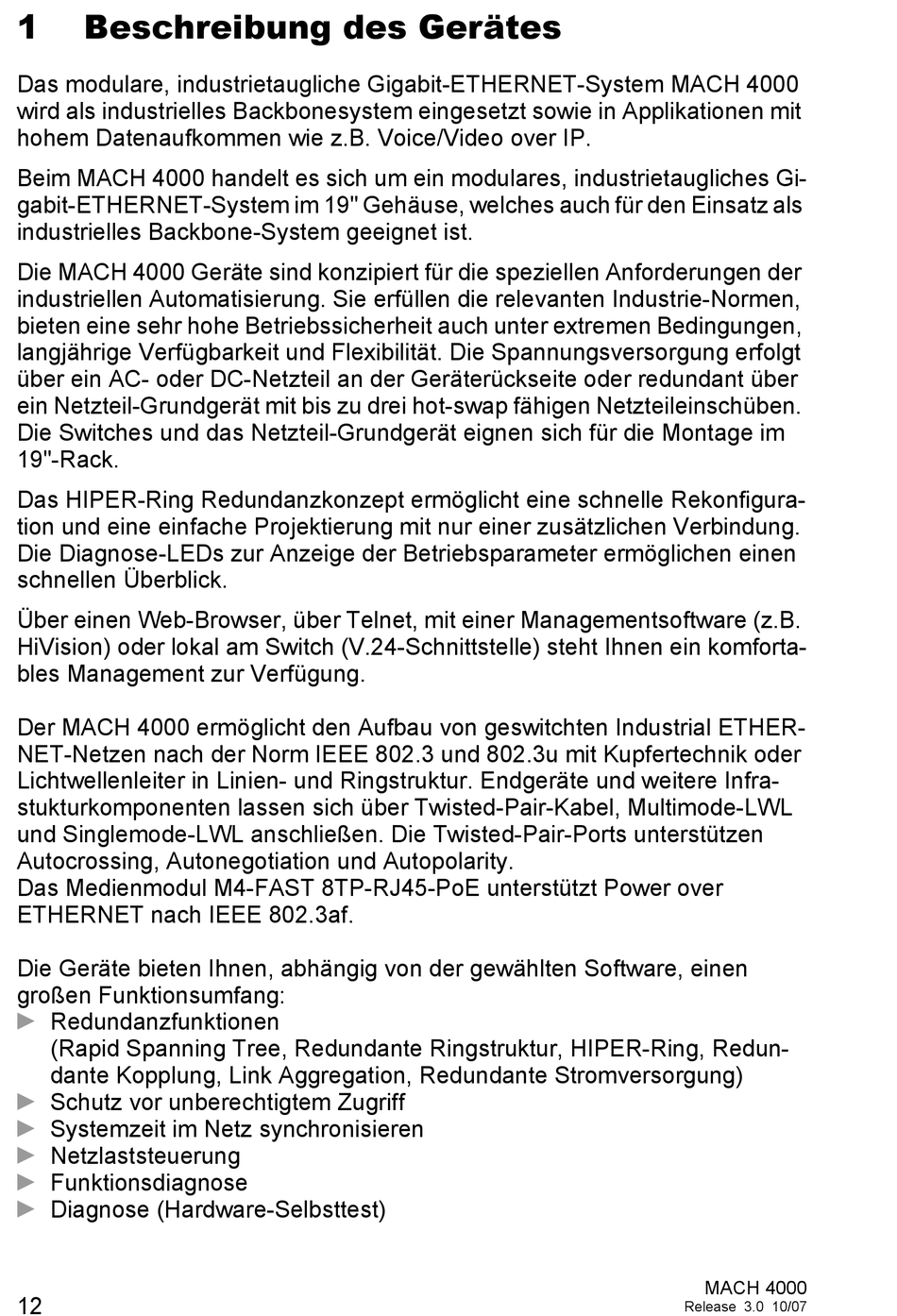

1 Beschreibung des Gerätes
Das modulare, industrietaugliche Gigabit-ETHERNET-System MACH 4000
wird als industrielles Backbonesystem eingesetzt sowie in Applikationen mit
hohem Datenaufkommen wie z.B. Voice/Video over IP.
Beim MACH 4000 handelt es sich um ein modulares, industrietaugliches Gi-
gabit-ETHERNET-System im 19" Gehäuse, welches auch für den Einsatz als
industrielles Backbone-System geeignet ist.
Die MACH 4000 Geräte sind konzipiert für die speziellen Anforderungen der
industriellen Automatisierung. Sie erfüllen die relevanten Industrie-Normen,
bieten eine sehr hohe Betriebssicherheit auch unter extremen Bedingungen,
langjährige Verfügbarkeit und Flexibilität. Die Spannungsversorgung erfolgt
über ein AC- oder DC-Netzteil an der Geräterückseite oder redundant über
ein Netzteil-Grundgerät mit bis zu drei hot-swap fähigen Netzteileinschüben.
Die Switches und das Netzteil-Grundgerät eignen sich für die Montage im
19"-Rack.
Das HIPER-Ring Redundanzkonzept ermöglicht eine schnelle Rekonfigura-
tion und eine einfache Projektierung mit nur einer zusätzlichen Verbindung.
Die Diagnose-LEDs zur Anzeige der Betriebsparameter ermöglichen einen
schnellen Überblick.
Über einen Web-Browser, über Telnet, mit einer Managementsoftware (z.B.
HiVision) oder lokal am Switch (V.24-Schnittstelle) steht Ihnen ein komforta-
bles Management zur Verfügung.
Der MACH 4000 ermöglicht den Aufbau von geswitchten Industrial ETHER-
NET-Netzen nach der Norm IEEE 802.3 und 802.3u mit Kupfertechnik oder
Lichtwellenleiter in Linien- und Ringstruktur. Endgeräte und weitere Infra-
stukturkomponenten lassen sich über Twisted-Pair-Kabel, Multimode-LWL
und Singlemode-LWL anschließen. Die Twisted-Pair-Ports unterstützen
Autocrossing, Autonegotiation und Autopolarity.
Das Medienmodul M4-FAST 8TP-RJ45-PoE unterstützt Power over
ETHERNET nach IEEE 802.3af.
Die Geräte bieten Ihnen, abhängig von der gewählten Software, einen
großen Funktionsumfang:
D
Redundanzfunktionen
(Rapid Spanning Tree, Redundante Ringstruktur, HIPER-Ring, Redun-
dante Kopplung, Link Aggregation, Redundante Stromversorgung)
D
Schutz vor unberechtigtem Zugriff
D
Systemzeit im Netz synchronisieren
D
Netzlaststeuerung
D
Funktionsdiagnose
D
Diagnose (Hardware-Selbsttest)
