3. LIGAÇÃO DO VIDEOFONE
a. Ligação do videofone
Com o objectivo de evitar os riscos de parasitas e de disfuncionamento, não passar o cabo do
seu videofone na mesma conduta que os cabos eléctricos.
1. Conectar bem os aparelhos seguindo o esquema de cablagem.
2. São necessários apenas 4 fios para todas as funções:
campainha eléctrica, imagem, som, comando de um automatismo ou comando de uma chapa-testa
ou de uma fechadura eléctrica.
Respeitar bem a numeração e as cores dos fios entre o monitor e a placa de rua
(nenhuma polaridade a respeitar para o comando dos dispositivos de abrir as portas).
Conexão do monitor na placa de rua:

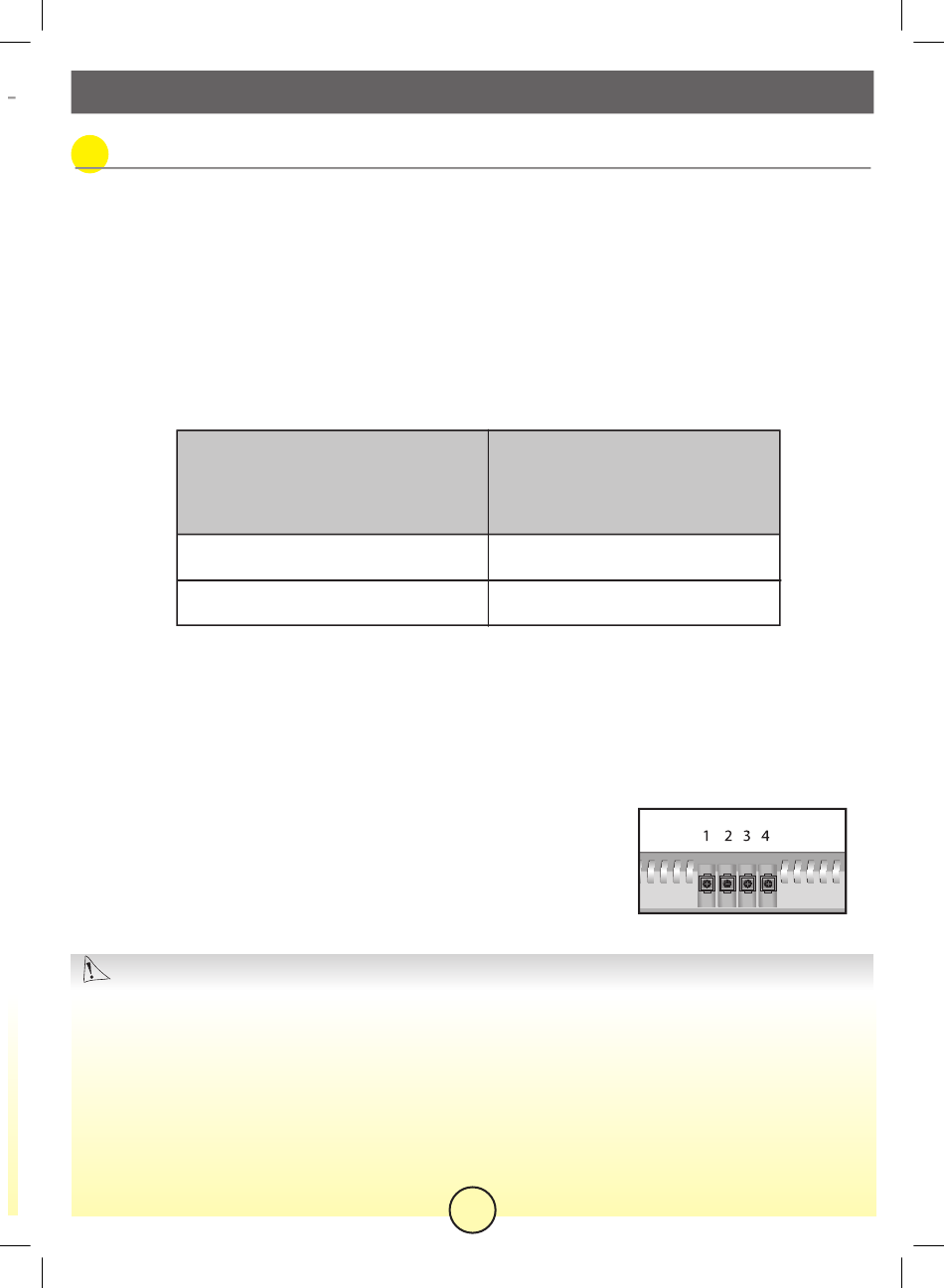

Para o monitor, os fios ligam-se nos terminais nas suas costas. Para a placa de rua utilizar o cabo for-
necido se o comprimento for suficiente ou o cordão de 20 cm com os seus 4 fios de cor para ligar o
cabo que terá instalado.
•
Terminal "1"
•
Terminal "2"
•
Terminal"3"
•
Terminal "4"
o).
Em nenhum caso duplicar os fios para aumentar a secção.
IMPORTANTE !
Se testar o seu videofone antes de o instalar, não o fazer funcionar com a placa de rua e o
monitor no mesmo local, se não ele emitirá um som estridente desagradável (efeito Larsen).
Distância entre
a placa de rua e o monitor
De 1 a 25 metros
Até 60 metros
"amarelo"
do monitor no fio
"preto"
do monitor no fio
"branco"
do monitor no fio
"vermelho"
do monitor no fio
Tipo de cabo a utilizar
4 fios de 6/10°
4 fios de 1,5 mm
da placa de rua.
da placa de rua.
da placa de rua.
da placa de rua.
