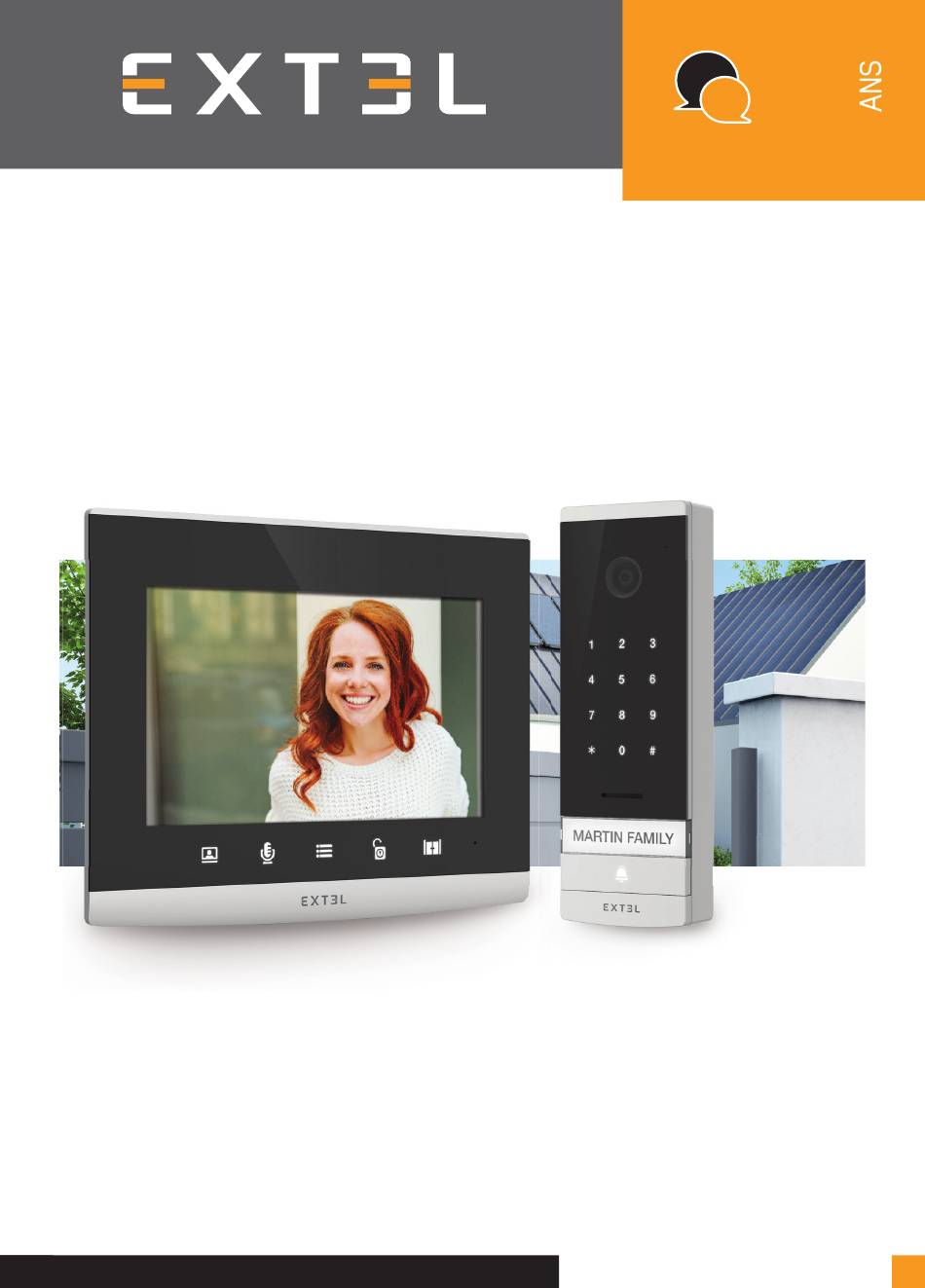

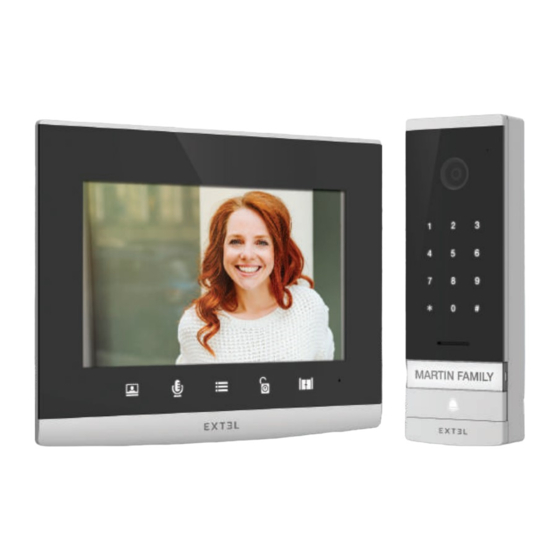

Extel Code Connect Installations- Und Bedienungsanleitung
Smarte videosprechanlage monitor und türsprechanlage
Vorschau ausblenden
Andere Handbücher für Code Connect:
- Installations- und bedienungsanleitung (23 Seiten)
Werbung
Quicklinks
3 3
?
i
HOTLINE
GARANTIE
REF. 720320
Code Connect
Smarte Videosprechanlage
Monitor und Türsprechanlage
www.avidsen.com
Guide d'installation et d'utilisation
Installation and User Manual
Installatie- en gebruikersgids
Installations- und Bedienungsanleitung
Guía de instalación y de uso
Manual de instalação e utilização
Manuale d'uso e installazione
v7
EXTEL - CODE CONNECT - 720320
de
Werbung
Verwandte Anleitungen für Extel Code Connect
Inhaltszusammenfassung für Extel Code Connect
- Seite 1 Smarte Videosprechanlage Monitor und Türsprechanlage www.avidsen.com Guide d’installation et d’utilisation Installation and User Manual Installatie- en gebruikersgids Installations- und Bedienungsanleitung Guía de instalación y de uso Manual de instalação e utilização Manuale d’uso e installazione EXTEL - CODE CONNECT - 720320...
- Seite 2 Abb. 1 Abb. 2 Abb. 3 EXTEL - CODE CONNECT - 720320...
- Seite 3 Abb. 4 50cm 160cm 150cm Abb. 5.1 Abb. 5.2 Abb. 6.1 EXTEL - CODE CONNECT - 720320...
- Seite 4 Abb. 6.2 Abb. 7 Abb. 8 EXTEL - CODE CONNECT - 720320...
- Seite 5 Abb. 9 Achtung: Für die Erweiterung um eine zweite Familie muss die entsprechende Funktion über einen Code aktiviert werden, der über die Codetastatur einzugeben ist. Abb. 10 EXTEL - CODE CONNECT - 720320...
- Seite 6 1 - Standardmäßige Codes 2 - Öffnen des elektrischen Türöffners bzw. der Motorisierung 3 - Verwaltung der Codes G - VERBINDUNG IHRER VIDEOSPRECHANLAGE EXTEL CODE CONNECT MIT IHREM SMARTPHONE ............................08 1 - Vorbereitung der Videosprechanlage 2 - Erstmalige Verbindung Ihres Pförtners mit einem Smartphone 3 - Verbindung Ihres bereits netzwerkverbundenen Pförtners mit einem Smartphone...
- Seite 7 Umgebungshelligkeit erkannt werden kann Namensschild möglich, Stecker für Monitor(e), elektrischen Türöffner Plastikabdeckung anzuheben, um auf das und Motorisierung des Tors (Details siehe Etikett zu schreiben) Abb. 7) Mikrofon Falls beleuchtet: Ruftaste der Familie 1 EXTEL - CODE CONNECT - 720320...
- Seite 8 • Die Wandhalterung so befestigen, dass sich der Bildschirm des Monitors in ca. 1,60 m Höhe befindet. • Die Drähte, die von der Türsprechanlage kommen, anschließen. • Die Kabel des Adapters auf der Rückseite des Monitors anschließen (noch nicht ans Stromnetz anschließen). EXTEL - CODE CONNECT - 720320...
- Seite 9 überschreiten. Der Durchmesser des zu verwendenden Kabels beträgt 0,75 mm². E - BEDIENUNGSANLEITUNG DES MONITORS Die Videosprechanlage Extel Code Connect wird über berührungsempfindliche Tasten gesteuert. Die Funktion der Tasten ist je nach Menü, in dem Sie sich befinden, unterschiedlich. Die Symbole unten im Bildschirm helfen Ihnen, ihre Verwendung zu verstehen.
- Seite 10 Menü: Zurück/Exit (Zurück-Taste auf das übergeordnete Menü) 2 - NAVIGATION IM MENÜ Der Bildschirm des Monitors Extel Code Connect ist kein Touchscreen. Um durch die Einstellungsmenüs zu navigieren, müssen Sie den orangefarbenen Auswahl-Cursor mithilfe der Sensortasten unter den Richtungspfeilen bewegen.
- Seite 11 16 : 18 Fotos/Videos ansehen und verwalten Ton einstellen Erweiterte Einstellungen Sprechanlagenmodus WLAN-Einstellung 4 - MENÜ FÜR DIE TONEINSTELLUNG Wahl des Klingeltons Lautstärke des Gesprächs Lautstärke des Klingeltons Ein-/Ausschalten des Signaltons bei Tastendruck Lautstärke des Sprechanlagenmodus EXTEL - CODE CONNECT - 720320...
- Seite 12 Abheben und Dialog mit dem zweiten Monitor Auflegen und Rückkehr zum vorherigen Menü 6 - MENÜ FÜR DIE WLAN-EINSTELLUNGEN Aktivierung/Deaktivierung des WLAN Einstellen der Verzögerungszeit für die Übertragung des Klingelsignals auf das Smartphone Status der WLAN-Verbindung des Monitors EXTEL - CODE CONNECT - 720320...
- Seite 13 MENU MENU RESET RESET MENU Nicht-stören-Modus aktivieren/deaktivieren Bildeinstellung: Farbe, Kontrast, Helligkeit Einstellung Uhr/Kalender Rücksetzung der Administrator-Codes und Öffnen der Codetastatur Speicherung von Foto oder Video Zurücksetzen auf Werkseinstellungen Vollständiges Löschen von Fotos oder Videos EXTEL - CODE CONNECT - 720320...
- Seite 14 Während der Einstellung kann man diesen Modus verlassen, indem man 15 s wartet oder 3-mal auf die Taste # drückt. Wenn Sie beim Erfassen des Codes einen Fehler machen, auf die Taste * drücken, bevor Sie erneut einen Code eingeben. EXTEL - CODE CONNECT - 720320...
- Seite 15 F - BEDIENUNGSANLEITUNG DER TÜRSPRECHANLAGE EXTEL - CODE CONNECT - 720320...
- Seite 16 G - VERBINDUNG IHRER VIDEOSPRECHANLAGE EXTEL CODE CONNECT MIT IHREM SMARTPHONE 1. VORBEREITUNG DER VIDEOSPRECHANLAGE Bei der ersten Verbindung Ihres Pförtners Extel Code Connect muss dieser Ihrem Smartphone zugeordnet wer- den. Zu diesem Zweck rufen Sie bitte das WLAN-Untermenü auf und führen einen Reset der WLAN-Einstellungen...
- Seite 17 Anm.: Die Screenshots stammen aus der Android-Version der Anwendung. Für iPhone gilt das gleiche Verfahren. Laden Sie die Anwendung Extel Connect aus Google Play oder dem Appstore herunter: Verfahren. Laden Sie die Anwendung Extel Connect aus Google Play oder dem Appstore herunter: Klicken Sie auf das Symbol „+“.
- Seite 18 G - VERBINDUNG IHRER VIDEOSPRECHANLAGE EXTEL CODE CONNECT MIT IHREM SMARTPHONE Scannen Sie dann den QR-Code auf dem Monitorbildschirm Ihres Video-Pförtners. Wenn der QR-Code richtig gescannt wurde, sollte die Anwendung den Monitor Extel Code Connect finden. Auf „Ajouter“ (Hinzufügen) drücken.
- Seite 19 G - VERBINDUNG IHRER VIDEOSPRECHANLAGE EXTEL CODE CONNECT MIT IHREM SMARTPHONE Sie werden sofort aufgefordert, den Sobald die Verbindung zwischen dem Monitor Geheimcode für die Verbindung zu Ihrem Extel Code Connect und Ihrer Internet-Box Video-Pförtner zu ändern. Bitte geben Sie ein hergestellt ist, sollte die Meldung Kopplung persönliches Passwort mit mindestens 6 Ziffern...
- Seite 20 G - VERBINDUNG IHRER VIDEOSPRECHANLAGE EXTEL CODE CONNECT MIT IHREM SMARTPHONE 3. VERBINDUNG IHRES BEREITS NETZWERKVERBUNDENEN PFÖRTNERS MIT EINEM SMARTPHONE Wenn Ihr Video-Pförtner bereits mit Ihrem WLAN-Netzwerk und dem Internet verbunden ist, gestaltet sich die Inbetriebnahme etwas anders. In diesem Fall ist es unnötig, den Video-Pförtner zurückzusetzen. Rufen Sie einfach das WLAN-Untermenü auf, um sich den QR-Code des Pförtners anzeigen zu lassen:...
- Seite 21 Wählen Sie „QR Code Scan“. Scannen Sie dann den QR-Code auf dem Monitorbildschirm Ihres Video-Pförtners. Wenn der QR-Code richtig gescannt wurde, sollte die Anwendung den Monitor Extel Code Connect finden. Auf „Ajouter“ (Hinzufügen) drücken. EXTEL - CODE CONNECT - 720320...
- Seite 22 G - VERBINDUNG IHRER VIDEOSPRECHANLAGE EXTEL CODE CONNECT MIT IHREM SMARTPHONE Geben Sie noch das 6- bis 16-stellige Passwort ein, das bei der ersten Inbetriebnahme des Video-Pförtners in der Anwendung festgelegt wurde Die Meldung „Jumelage réussi“ (Kopplung erfolgreich) sollte erscheinen. Geben Sie einen Namen ein, um den Video-Pförtner...
- Seite 23 G - VERBINDUNG IHRER VIDEOSPRECHANLAGE EXTEL CODE CONNECT MIT IHREM SMARTPHONE 4. FUNKTIONEN DER BENUTZEROBERFLÄCHE Gruppiert die verschiedenen Geräte und ermöglicht den Wechsel in den Monitoring-Modus Zeigt die Aktivitäten der Gegensprechanlage und die getätigten Anrufe an In Über wird die Softwareversion der Anwendung angezeigt Ermöglicht das Hinzufügen eines Geräts...
- Seite 24 G - VERBINDUNG IHRER VIDEOSPRECHANLAGE EXTEL CODE CONNECT MIT IHREM SMARTPHONE Verlaufsmodus Ermöglicht das Bearbeiten von Fotos/Videos (löschen und alle auswählen) Ermöglicht das Sortieren von Fotos/Videos Achtung: Nur die über die Anwendung aufgerufenen Fotos sind sicht- bar. Die Fotos von den Besucherbewegungen sind nicht über die Anwen- dung, sondern nur über den Monitor verfügbar.
- Seite 25 G - VERBINDUNG IHRER VIDEOSPRECHANLAGE EXTEL CODE CONNECT MIT IHREM SMARTPHONE Ermöglicht das Ändern des Namens der Gegensprechanlage in der Anwendung Ermöglicht das Abrufen der UID des Monitors und der Firmware des Monitors Ermöglicht das Teilen von Funktionen der Gegensprechanlage durch Generieren eines QR-Codes oder eines Verbindungslinks Ermöglicht es, Anrufbenachrichtigungen zu...
- Seite 26 G - VERBINDUNG IHRER VIDEOSPRECHANLAGE EXTEL CODE CONNECT MIT IHREM SMARTPHONE Mit der Funktion zum Erstellen eines QR-Codes kann ein QR-Code generiert werden, den Sie an alle Personen weiterleiten können, die in Ihrer Abwesenheit den elektrischen Türöffner öffnen können sollen. Um auf das entsprechende Menü...
- Seite 27 Verwendung des QR-Codes: Nach Erhalt muss der Benutzer, dem Sie den Code übermittelt haben, lediglich an der Türsprechanlage klingeln und dann das Bild des QR-Codes in die Kamera halten, damit der Zugang freigegeben wird. 30cm EXTEL - CODE CONNECT - 720320...
- Seite 28 Dämpfe stellen außerdem • Für dieses Gerät gilt eine Garantie auf Teile und eine Explosionsgefahr und eine Gefahr für Ihre Arbeitsstunden in unseren Werkstätten. Gesundheit dar. • Von dieser Garantie ausgeschlossen sind EXTEL - CODE CONNECT - 720320...
- Seite 29 Gesundheit und der Umwelt schaden können. Geben Sie Altgeräte an die Dieses Symbol weist auf die Gefahr eines Verkaufsstelle zurück oder entsorgen Sie diese an Stromschlags der Abfalltrennstation Ihrer Gemeinde. oder eines Kurzschlusses hin. EXTEL - CODE CONNECT - 720320...
- Seite 30 K - KONFORMIT ÄTSERKLÄRUNG Pour en savoir plus : www.quefairedemesdechets.fr Der Unterzeichner avidsen erklärt, dass die Funkanlage vom Typ Extel Code Connect die Anforderungen der Richtlinie 2014/53/EU erfüllt. Normen: Richtlinie 2014/35/UE: • EN 50665:2017 • EN 62368-1:2020+A11:2020 Richtlinie 2014/30/UE: •...
- Seite 31 19 Avenue Marcel Dassault ZAC des Deux Lions - 37200 Tours - Frankreich...
