WEVP 630 E BIS
VPMN 630 + VPPL A 630 E
'
INSTALLATION
-
B
UND
EDIENUNGSANLEITUNG
Ed. 09-08 V4
Inhaltsverzeichnis
Verwandte Anleitungen für Extel WEVP 630 E BIS
Inhaltszusammenfassung für Extel WEVP 630 E BIS

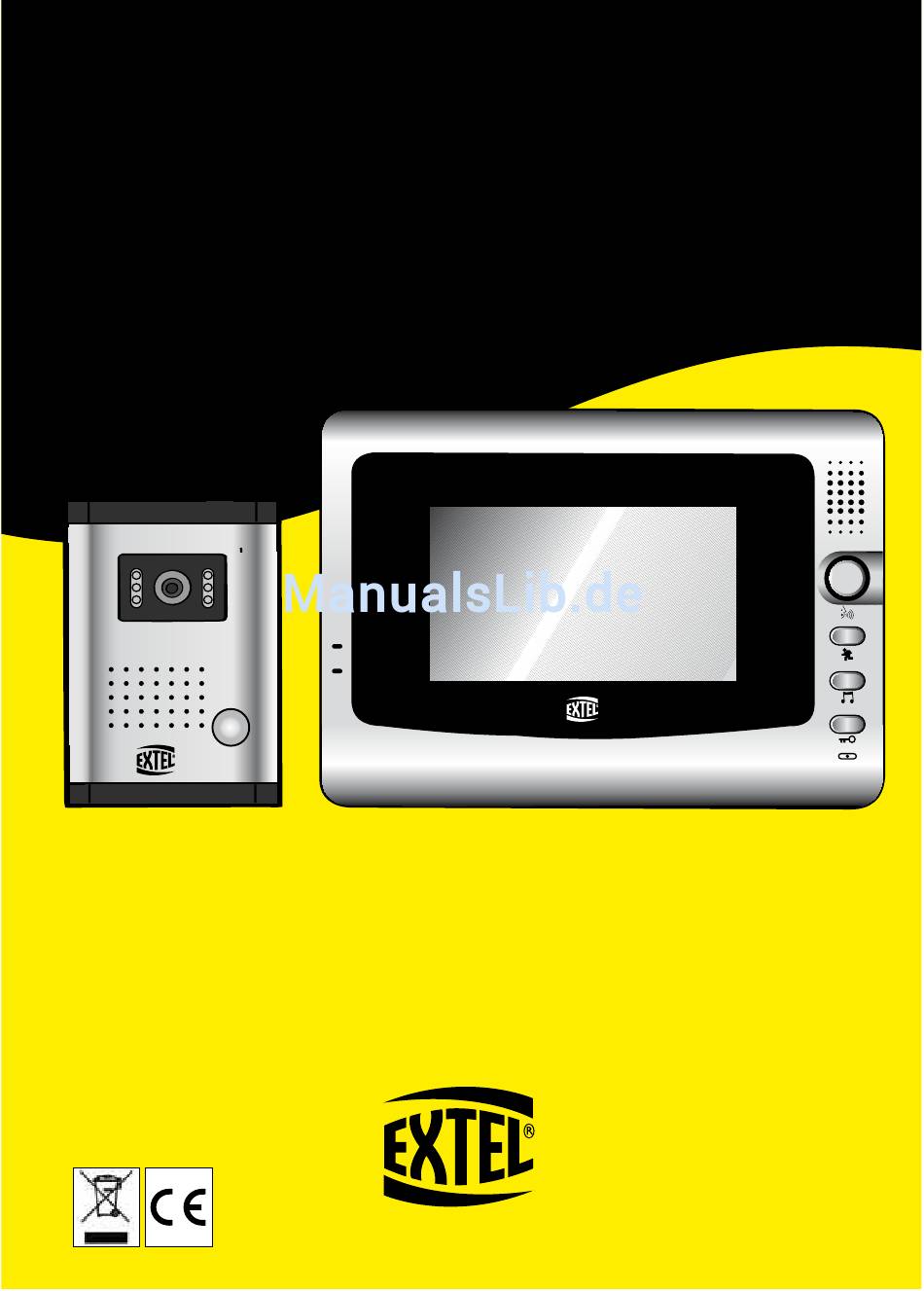

- Seite 1 ANDLEIDING VOOR INSTALLATIE EN GEBRUIK NSTALLATIONS EDIENUNGSANLEITUNG NSTALLATION AND OPERATION MANUAL STRUZIONI DI UTILIZZO E INSTALLAZIONE NSTRUCCIONES DE USO E INSTALACIÓN MODO DE EMPREGO E DE INSTALAÇÃO WEVP 630 E BIS VPMN 630 + VPPL A 630 E Ed. 09-08 V4...
-
Seite 16: Verbinder Für Den Monitor

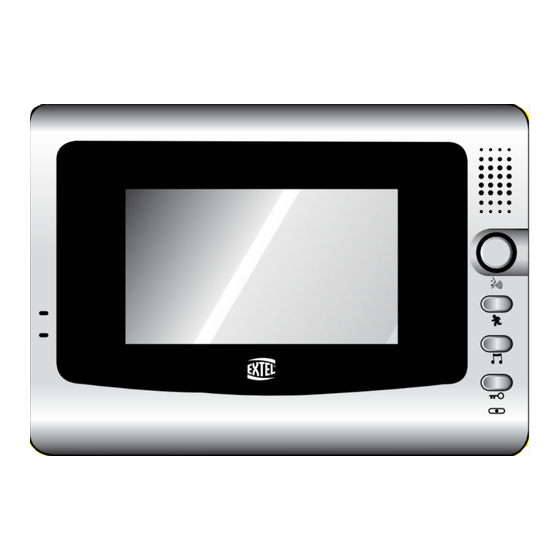

1. BESCHREIBUNG Monitor Außensprechanlage Mauerbefestigung für den Monitor 2 Verbinder für den Monitor ALLGEMEINES Das Visiophone besteht aus einer Innensprechstelle mit Farbbildschirm mit Flüssigkristall, einer Freisprechanlage und einer in eine Mauer einbaubare Außensprechanlage, die es ermöglicht, mit dem Besucher zu kommunizieren der an der Tür geklingelt hat. Für einen effizienten Einsatz nehmen Sie sich bitte die Zeit, die Gebrauchsanweisung aufmerksam durchzulesen und diese anschließend aufzubewahren. - Seite 17 a. Monitor 1. Farbbildschirm von 14 cm 2. Lautsprecher für die Klingel und Konversation. 3. «Aktivierungs-/Deaktivierungs-Taste“ für Video und Kommunikation. 4. Alarm-Taste (es ertönt ein Alarmsignal auf der Außensprechanlage und dem Monitor). 5. Auswahl einer der 3 Klingelzeichen (die Auswahl ist mit ausgeschaltetem Bildschirm möglich). 6.
-
Seite 18: Visiophonanschluss
3. VISIOPHONANSCHLUSS a. Anschluss des Vidiophones 1. Die Geräte nach dem Verdrahtungsschema verbinden. 2. Es werden nur 6 Drähte für alle Funktionen benötigt: Klingel, Bild, Ton und Bedienung des Türöffners. Die Drahtnummern zwischen dem Monitor und der Außensprechanlage respektieren. (für die Bedienung des Türöffners sind keine Polaritäten zu berücksichtigen). Musterinstallation Beobachtungen der Außensprechanlage... -
Seite 19: Verdrahtung Des Visiophones Wevp 630 E Bis
VERDRAHTUNG DES VISIOPHONES WEVP 630 E BIS 15 V BEDIENUNG EINES TÜRÖFFNERS ODER oder Die Taste auf dem Monitor liefert Bedienung. -
Seite 20: Anschluss Einer Tormotorisierung
Der von Ihnen zu installierende Türöffner oder das Elektroschloss müssen unbedingt über einen mechanischen Speicher verfügen, wie alle EXTEL Artikel. Für die Verdrahtung beziehen Sie sich bitte auf das auf der Monitor- und Kamerarückseite geklebte Etikett. c. Anschluss einer Tormotorisierung Diesen direkt mit den Verbindungsklemmen 5 und 6 auf der Monitorrückseite anschließen. -
Seite 21: Installation Des Monitors
b. Installation des Monitors 1. Die Wandbefestigung anbringen 2. Die Drähte aus der Außenspre- chanlage mit dem Öffnungs- System verbinden. 3. Den Adapterstecker auf der Monitorrückseite anschließen (ohne diesen mit dem Stromnetz zu verbinden). 4. Den Monitor auf die Wandbefestigung anbringen 5. -
Seite 22: Einstellungen Auf Der Außensprechstelle
- Die Installationsdrähte überprüfen, einen Test mit 30 cm Draht durchführen. - Verwendung - Lautstärkenschalter der Melodie bei Stummschaltung. Technische Website EXTEL konsultieren: “www.cfi-extel.com”, Rubrik: Kundendienst. Dieses Gerät verfügt über eine Garantie von 1 Jahr in unseren Werkstätten. Der Kassenbon dient Ihnen als Kaufbeweis. - Seite 51 CARACTÉRISTIQUES / TECHNISCHE GEGEVENS / TECHNISCHE EIGENSCHAFTEN / CHARACTERISTICS / CARATTERISTICHE / CARACTERÍSTICAS / CARACTERÍSTICAS Alimentation Platine de rue (caméra) Moniteur Référence : 820630 Référence : 830630 Référence : 810630 Caméra C-MOS couleur Adaptateur 230 VAC / 15 VDC Alimentation : 15 VDC Angle de prise de vue : 92°...
