WEVP 256
Type : VPMN 256 + VPPL A 256
Ed. 09 - 09 V1
'
INSTALLATION
-
B
UND
EDIENUNGSANLEITUNG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Extel WEVP 256 Type VPMN 256
Inhaltszusammenfassung für Extel WEVP 256 Type VPMN 256
- Seite 1 ’ ’ ODE D EMPLOI ET D INSTALLATION ANDLEIDING VOOR INSTALLATIE EN GEBRUIK NSTALLATIONS EDIENUNGSANLEITUNG NSTALLATION AND OPERATION MANUAL STRUZIONI DI UTILIZZO E INSTALLAZIONE NSTRUCCIONES DE USO E INSTALACIÓN MODO DE EMPREGO E DE INSTALAÇÃO WEVP 256 Type : VPMN 256 + VPPL A 256 Ed.
- Seite 38 1. BESCHIJVING 230 VAC 15 VDC Monitor Camera Muursteun Adapter 230V AC/15 VDC Regenkap...
- Seite 56 1. BESCHREIBUNG 230 VAC 15 VDC Monitor Kamera Wandhalterung Netzadapter 230V AC/15 VDC Regenschutz-einfassung...

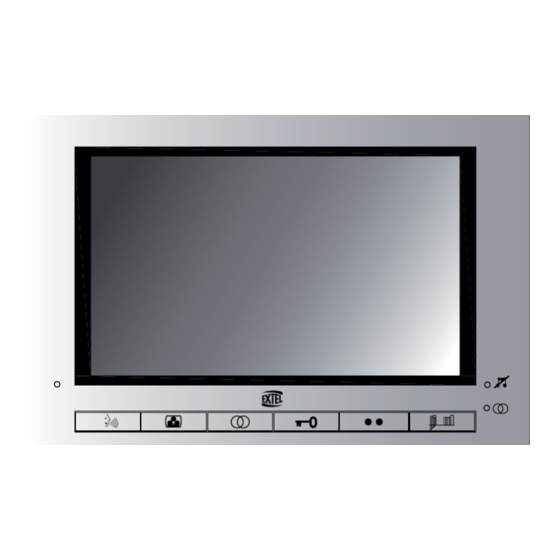

- Seite 57 ALLGEMEINES Diese Video Türsprechanlage besteht aus einer Innensprechstelle mit Farbdisplay und einer Außenstation mit Sprechanlage und Kamera, die es erlaubt, den Besucher, der geklingelt hat, zu sehen und mit ihm zu sprechen. Die Anlage ist einfach zu installieren, da nur 2 Drähte für sämtliche Funktionen - Klingel, Video, Sprechanlage und Steuerungen des Türöffners und der automatischen Toröffnung - erforderlich sind.
-
Seite 58: Außenstation, Außen-Kamera
b. Außenstation, Außen-Kamera 1. Kameraobjektiv ausgerüstet mit einer Beleuchtung für eine Sicht im Halbdunkeln (für eine Sicht in der Nacht muss eine Zusatzbeleuchtung vorgesehen werden) 2. Objektiv der Kamera CCD mit schwenkbarer Irisblende (auf der Rückseite der Kamera). 3. Lautsprecher für den Außenbereich. 4. -
Seite 59: Bereitstellung Des Adapters
Die Kamera sollte nicht direkt der Sonne oder einer Spiegelfläche ausgesetzt sein. empfohlen. b. Installation der Innenstation (Monitor) 1. Die Wandhalterung befestigen, dabei sollte sich das Display des Monitors ca.1,60 Höhe befinden. 2. Die Drähte, Außenstation und ggf. von der Beleuchtung kommen, anschließen. - Seite 60 5. VERDRAHTUNG a. Installation der Außenstation (Außen-Kamera) 1. Die Drähte entsprechend dem Verdrahtungsplan anschließen. 2. Für den Anschluss der Kamera sind nur 2 Drähte für sämtliche Funktionen erforderlich: Klingel, Video, Sprechanlage und die Steuerungen zum Öffnen der Tür (Türöffner und automatische Tür- oder Toröffnung).
-
Seite 61: Anschluss Eines Torantriebs
Diese werden direkt auf den Klemmen 1 und 2 auf der Rückseite der Kamera (ohne Beachtung der Polarität) angeschlossen. Beachten Sie, dass diese Funktion nur bei eingeschaltetem Display möglich ist.. Beim Drücken der Taste erfolgt eine kurze Unterbrechung des Bildes auf dem Display. Artikel ausgestattet sein. -
Seite 62: Benutzung Der Video Sprechanlage
Es wird empfohlen, ein Schloss oder einen Elektrotüröffner mit mechanischem Speicher zu verwenden (wie alle Elektrotüröffner und Schlösser von EXTEL), sie bleiben nach dem Impuls entriegelt. Zur Steuerung einer automatischen Toröffnung drücken Sie auf die Taste NB: Der Zusätzliche Monitor steuert ausschließlich den Türöffner bzw. das Elektroschloss. -
Seite 63: Einstellungen Der Video Sprechanlage
b. Einstellungen der Video Sprechanlage Auf der Seite des Monitors können 4 Einstellungen vorgenommen werden: Die Kontrollleuchte auf dem Display bedeutet das Beenden des Tonsignals (Melodie) 7. EINSTELLUNGEN AUF DER KAMERA Falls Sie nach der endgültigen Anbringung von Monitor und Außenstation feststellen sollten, dass das Objektiv der Kamera nicht in der richtigen Höhe ange-... -
Seite 64: Informationen Für Den Benutzer
- Die Drähte der Verbindung von Monitor und Außenstation sind keine Klingel vertauscht (6 und 7). - Anwendung - Wahl der Melodie „lautlos“. Website EXTEL: “www.cfi-extel.com”, Rubrik: Technischer Kundendienst, abrufen. Dieses Gerät besitzt eine einjährige Garantie gegen Vorlage Ihres Kassenzettels. Neueste Version der Gebrauchsanweisung in Farbe herunterladbar auf:...
