3. COLLEGAMENTO
a. Collegamento del videocitofono
Al fine di evitare rischi di disturbi parassiti o di malfunzionamento, non far passare i cavi del
videocitofono nella stessa guaina dei cavi elettrici.
1. Collegare gli apparecchi in modo corretto rispettando lo schema di cablaggio.
2. Sono sufficienti solamente 4 cavi per tutte le funzioni: suoneria, immagine, suono, comando
dell'automazione o comando dell'incontro o serratura elettrica.
Rispettare la numerazione e i colori dei cavi tra il monitor e la pulsantiera esterna
(nessuna polarità da rispettare per il comando degli apriporta).
e

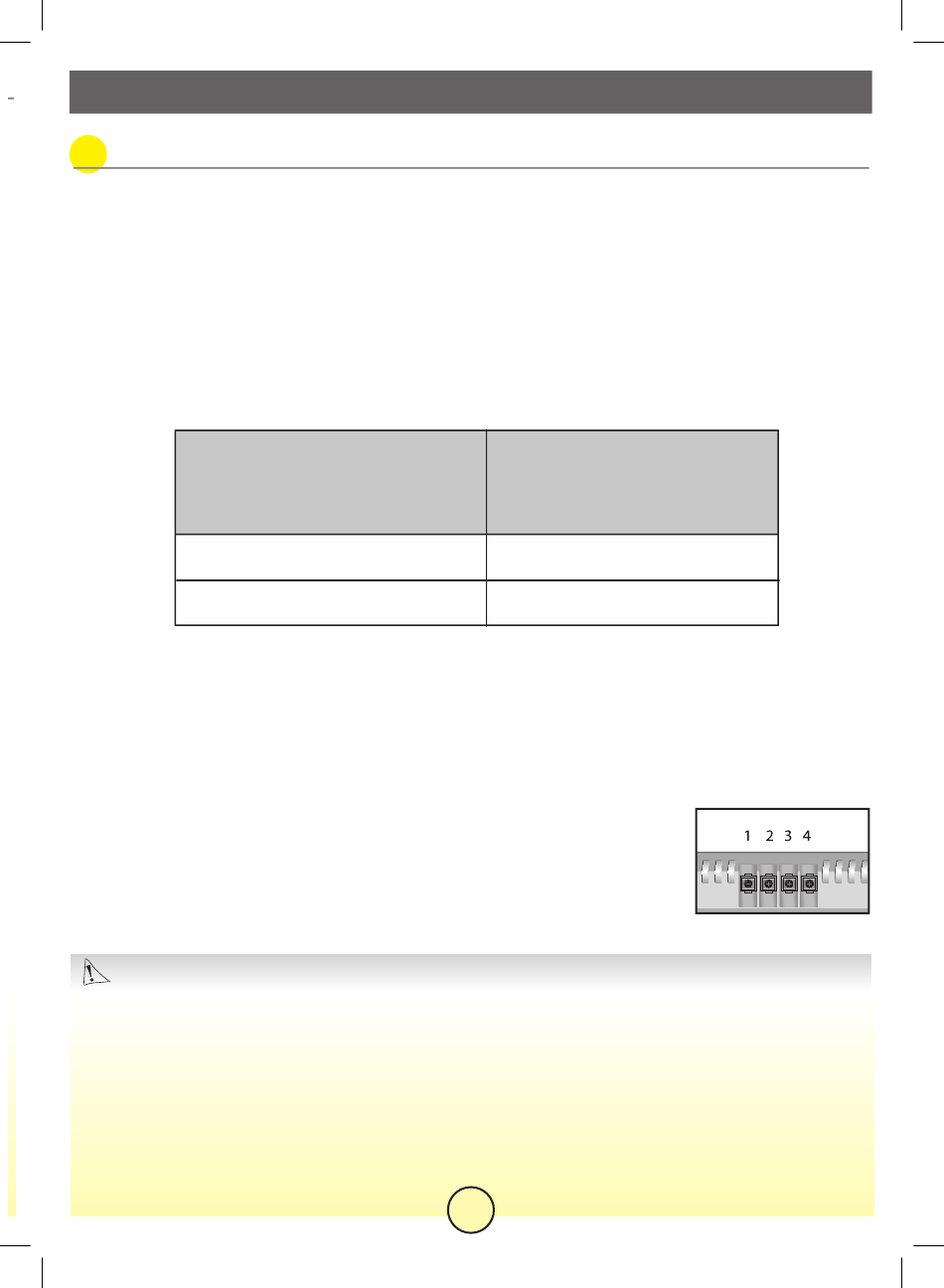

Collegamento del monitor con la pulsantiera esterna:
Per il monitor, i fili devono essere collegati alle morsettiere sul retro dello stesso. Per la pulsantiera
esterna utilizzare il cavo fornito se la lunghezza è sufficiente o il cordone da 20 cm con i 4 fili colorati
per collegare il cavo che sarà stato messo in posizione.
• Morsetto
• Morsetto
• Morsetto
• Morsetto
In nessun caso si devono raddoppiare i fili per aumentarne la sezione.
IMPORTANTE !
Se si desidera provare il videocitofono prima dell'installazione, evitare di farlo funzionare con
la pulsantiera esterna e il monitor nella stessa stanza, poiché emette un suono stridente e
fastidioso (effetto Larsen).
Distanza tra
la pulsantiera esterna e il monitor
Da 1 a 25 metri
Fino a 60 metri
"1"
del monitor sul filo
"2"
del monitor sul filo
"3"
del monitor sul filo
"4"
del monitor sul filo
Tipi di cavo da utilizzare
4 cavi da 1.5 mm2
"giallo"
della pulsantiera esterna.
"nero"
della pulsantiera esterna.
"bianco"
della pulsantiera esterna.
"rosso"
della pulsantiera esterna.
6I
4 cavi da 6/10°
