Anschlussplan Für Zubehöranschlusssatz (Hln9457) - Motorola MTM800 FuG Installationsanleitung

58
Führen Sie zur Installation des Kabels die folgenden Schritte aus.
1. Schließen Sie den freiliegenden Draht des Sicherungshalterkabels nur an eine an die
Zündung angeschlossene Anschlussklemme des Sicherungsblocks an. Benutzen Sie dafür
die mitgelieferte oder eine andere passende Anschlussklemme.
2. Befestigen Sie den Sicherungshalter mithilfe des Montagelochs, und bringen Sie die Drähte
entsprechend an.
3. Kürzen Sie das dünne Kabel auf die erforderliche Länge, drehen Sie den mitgelieferten roten
Draht und den freiliegenden Draht des dünnen Kabels zusammen, und verbinden Sie sie mit
der blauen Anschlussklemme des Sicherungshalterkabels.
4. Schließen Sie das andere Ende des dünnen Zünderkennungskabels an Pin 4 des
Anschlussmoduls an.
5. Führen Sie die mitgelieferte Sicherung in den Sicherungshalter ein, und schließen Sie die
Abdeckung.

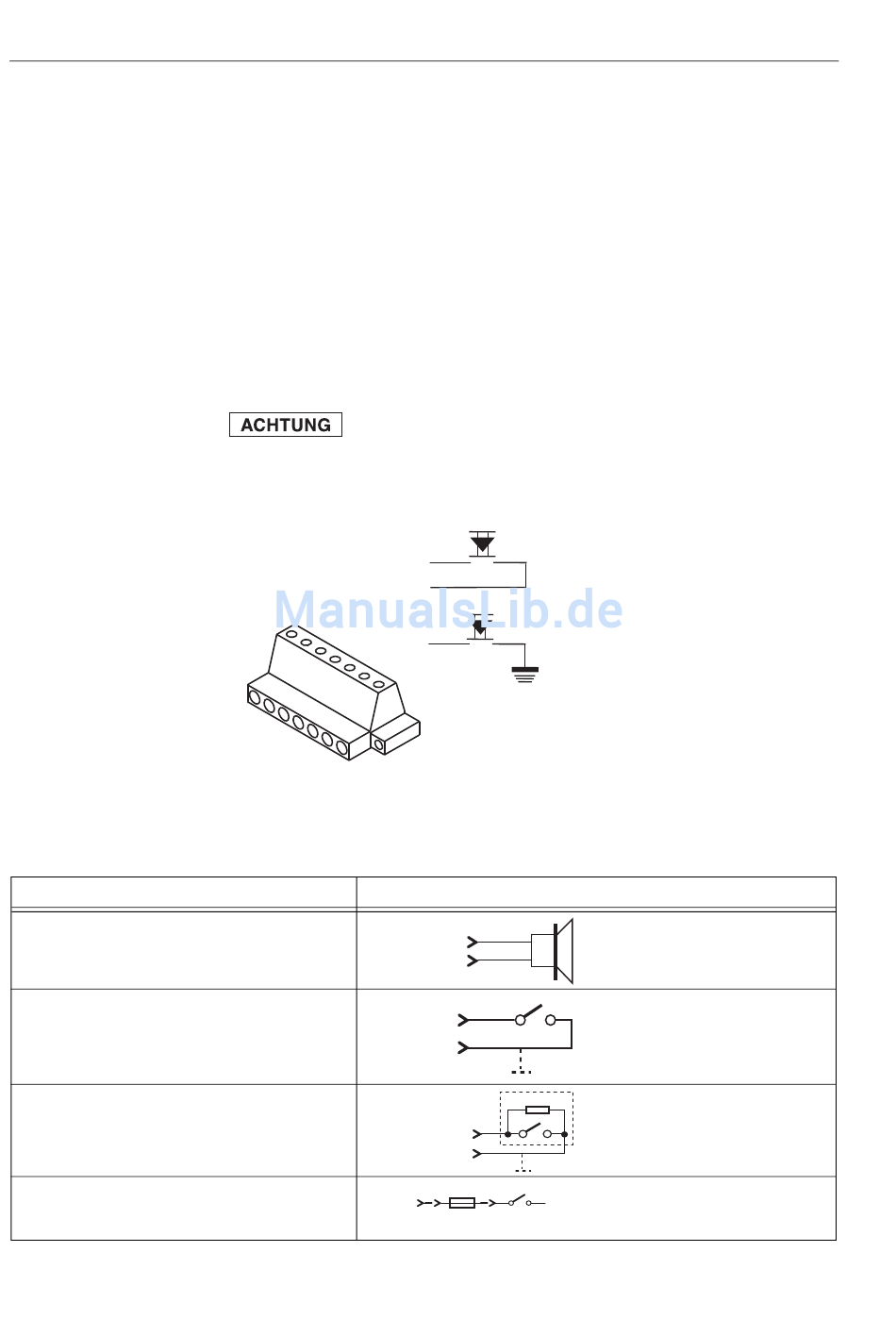

Anschlussplan für externe Sprechtaste (PTT)
Anschlussplan für Zubehöranschlusssatz (HLN9457)
Artikelnummer/Beschreibung
RSN4002A Lautsprecher 13 W
GMSN4078 Lautsprecher 5 W
RLN4857 Sprechtaste (Push-to-Talk, PTT)
RLN4858 Schwanenhalsmikrofon (mit PTT)
Diese Zubehörteile können für die Push-to-Talk-
oder die Notruffunktion verwendet werden.
RLN4836 Notruffußschalter mit Kabel, drei
Zustände
PMKN4120 Ignition Sense Cable
MTM800 FuG Mobilfunkgerät – Installationshandbuch
PIN 4: Wenn die Zündleitung nicht verwendet wird, muss
sie geerdet werden. Der Betrieb des Funkgeräts könnte
sonst gestört werden.
1
2
3
4
5
6
ANSCHLUSSMODUL-KLEMMENBLOCK
EXT_PTT 17
Zündung 25
7
Version a)
3
3
Version b)
7
Kabelanschluss
SPKR- 9
SPKR+ 10
GND 8
12 k
Notruf 23
GND 8
4 A
+12 V
Fahrzeug-
Zündschalter
INSTALLATION
