6.8.1 Anslutning av ett vätskeuppvärmt doseringshuvud (tillval)
Som tillval finns vätskeuppvärda doseringshuvuden av rostfritt stål.
2f
2f1
40

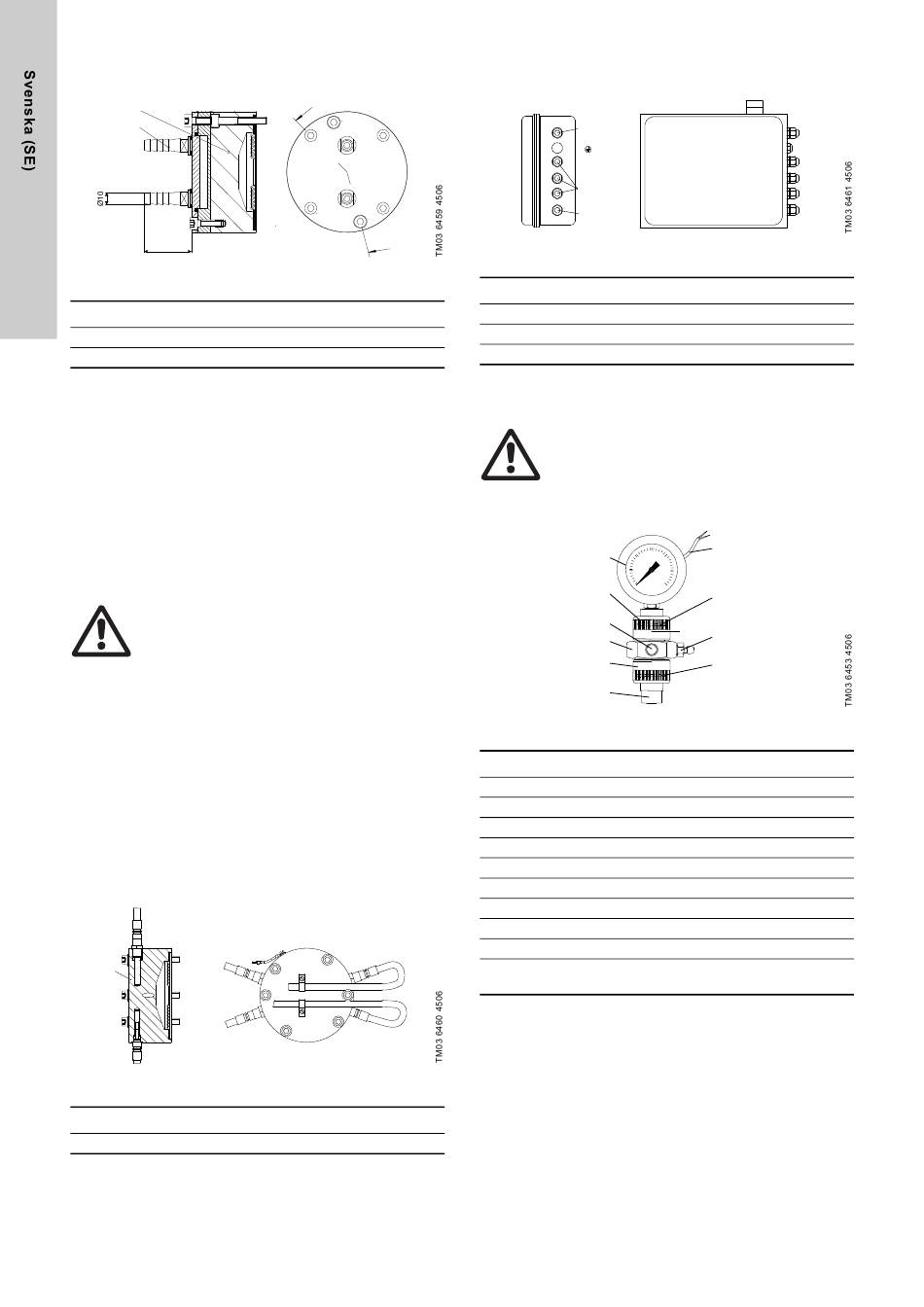

Fig. 22 Vätskeuppvärmt doseringshuvud
Pos. Komponenter
2f Doseringshuvud, vätskeuppvärmt
2f1 Slangnippel, DN 10-anslutning
Uppvärmningsvätskan måste ha följande egenskaper:
• Uppvärmningsvätskan får inte kemiskt angripa rostfritt stål.
• Max. tillåtet tryck: p = 3 bar.
max.
• Max. tillåten temperatur: t
max.

7. Elektriska anslutningar

Kontrollera att pumpen är lämplig för den elförsörjning till vilken
den ska kopplas.
Varning
Elektriska anslutningar får endast utföras av
kvalificerad personal!
Koppla bort elförsörjningen innan nätkabeln och relä-
kontakterna ansluts!
Följ lokala säkerhetsföreskrifter!
Pumpkåpan får endast öppnas av personal som är
auktoriserad av Grundfos!
Skydda kabelanslutningar och kontakter mot korro-
sion och fuktighet.
Ta endast av skyddslocken på de hylsor som ska
användas.

7.1 Elektrisk servomotor (tillval)

Se monterings- och driftsinstruktion för servomotorn för att
ansluta den till elnätet.
7.2 Elektronisk förvalsräknare (tillval)
Se monterings- och driftsinstruktion för förvalsräknaren för att
ansluta den till elnätet.
7.3 Elektriskt uppvärmt doseringshuvud (tillval)
2e
Fig. 23 Elektriskt uppvärmt doseringshuvud
Pos. Komponent
2e Doseringshuvud, elektriskt uppvärmt
650
= 100 °C.
• Se monterings- och driftsinstruktion för temperaturregulatorn
för att ansluta den till elnätet.
2e1
2e2
2e3
Fig. 24 Temperaturregulator
Pos. Anslutningar
2e1 Sensor
2e2 Värmesystem
2e3 Strömförsörjning

7.4 Membranregulator (tillval)

Varning
Explosionsskyddade pumpar med detektering
av läckande membran är försedda med en explosions-
skyddad version av kontakttryckmätare.
Manometern måste vara jordad.
Anslutning av jordkabeln (4u), se figur 25.
S
5s
4u
U
5u
T
Fig. 25 Membranregulator
Pos. Komponenter
S Kontakttryckmätare
5s Anslutningsmutter
6s Kontaktutgång
T Kulbackventil
U Anslutningsstycke
2u Avluftningsskruv
3u O-ringar
4u Anslutning för jordkabel
5u Anslutningsmutter
* 2) eller låsenhet (istället för kontakttryckmätare och
dess anslutning)
6s
3u
2)
2u
3u
