Installation de l'extension de la platine
et de la platine mécanique (OPTIONNEL)
L'extension de platine peut être installée
de chaque côté de la platine pour élargir la
surface de travail. La platine mécanique doit
être installée sur le côté opposé de l'extension.
Pour les opérateurs droitiers, la platine
mécanique est installée normalement sur le
côté droit.
1. Installation de l'extension de la platine
d'abord, visser les verrous sur l'extension,
monter ensuite l'extension en dessous de
la platine (Fig.6)
2. Installation de la platine mécanique:
comme pour l'extension,
mécanique est fixée par deux vis sous de
la platine. (Fig.7)
Installation de la platine d'insertion
1. En utilisant la plate-forme en verre s'assu-
rer que l'insert est horizontale
2. Installer la plate-forme dans l'ouverture de
la platine. (Fig.8)
Installation des oculaires
Enlever le bouchon des tubes oculaire, Insérer
les oculaires dans les tubes. (Fig.9)
la platine
Pagina 44
Page 44

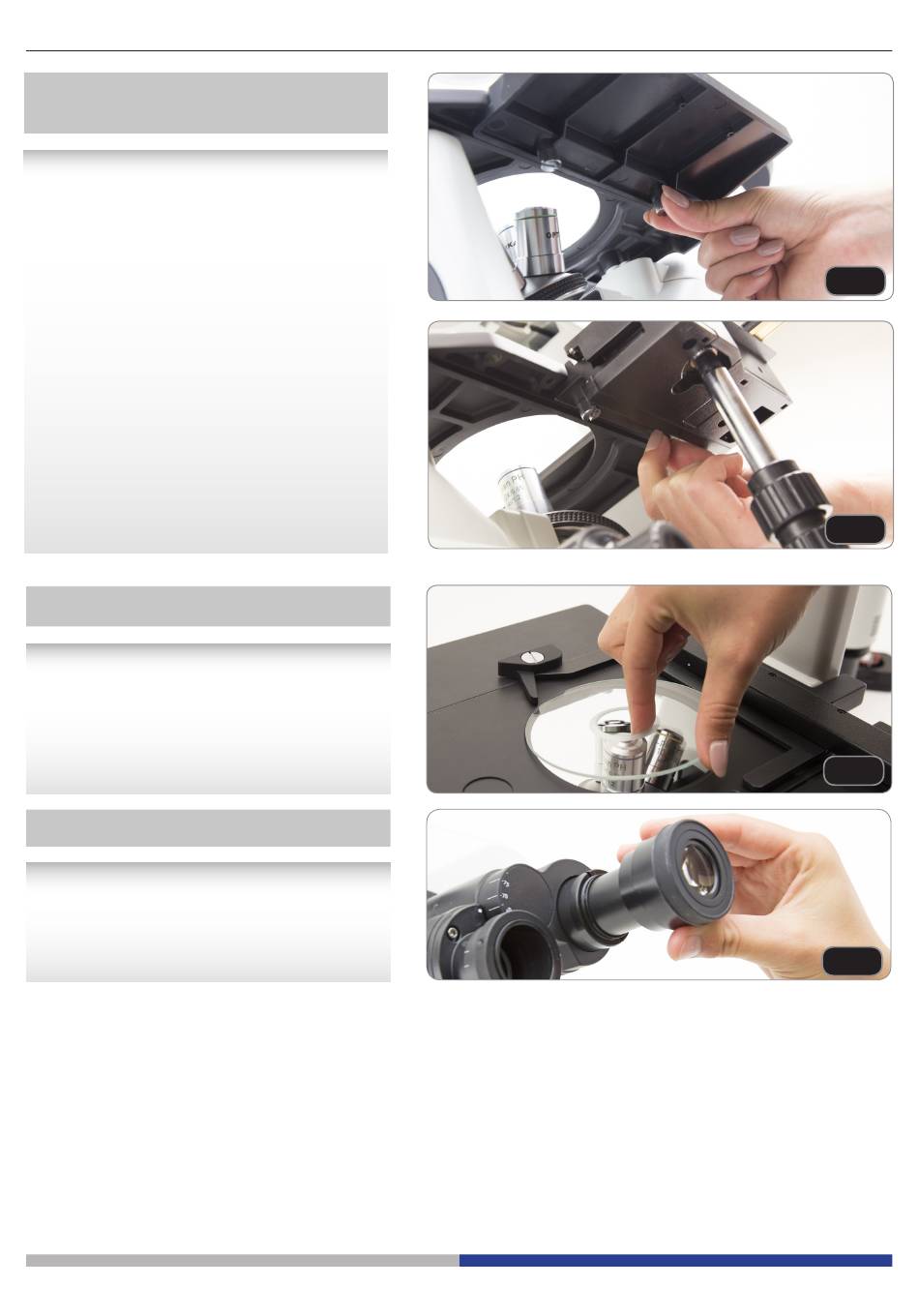

Fig.6
Fig.7
Fig.8
Fig.9
