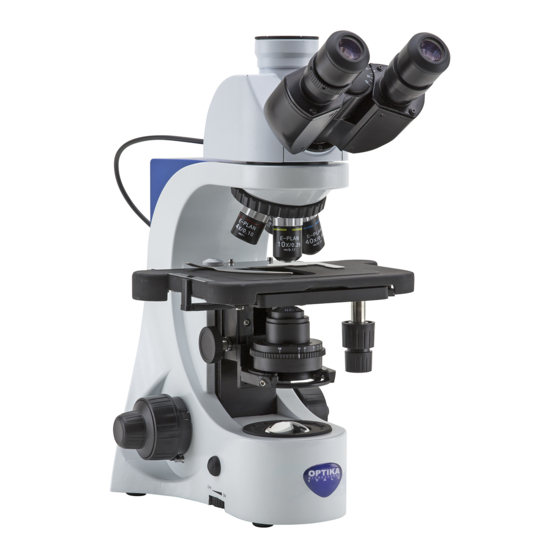

Optika B-380 Anleitung
Vorschau ausblenden
Andere Handbücher für B-380:
- Bedienungsanleitung (64 Seiten) ,
- Bedienungsanleitung (52 Seiten) ,
- Bedienungsanleitung (222 Seiten)
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Verwandte Anleitungen für Optika B-380
Inhaltszusammenfassung für Optika B-380
- Seite 1 Phase contrast INSTRUCTION MANUAL Model B-380 B-500 B-800 B-1000 Version: Issued: 18, 08, 2014...
-
Seite 13: Manuale D'istruzioni
Contrasto di fase MANUALE D’ISTRUZIONI Modello B-380 B-500 B-800 B-1000 Versione: 2 Emesso il: 18, 08, 2014... - Seite 27 Contraste de fases MANUAL DE INSTRUCCIONES Modelo B-380 B-500 B-800 B-1000 Versión: Publicado: 18, 08, 2014...
- Seite 41 Contrasto di fase MANUEL D’UTILISATION Modèle B-380 B-500 B-800 B-1000 Version: 18, 08, 2014...
- Seite 53 Contraste de fase MANUAL DE INSTRUÇÕES Modelo B-380 B-500 B-800 B-1000 Versão: Emitido em: 18, 08, 2014...
- Seite 65 Page 65...
- Seite 67 Phasenkontrast ANLEITUNG Modell B-380 B-500 B-800 B-1000 Version: Ausgestellt am: 18, 08, 2014...
- Seite 68 Inhaltsangabe Einführung zum Phasenkontrast Set-up Mikroskope B-380 Set-up Mikroskope B-500 B-800 B-1000 Pagina 68...
-
Seite 69: Einführung Zum Phasenkontrast
Einführung zum Phasenkontrast Präparate ohne irgendeine Färbung, die kein Licht absorbieren werden als “Phasenobjekte” bezeichnet, weil sie die Phase des sie durchlaufenden Lichtes leicht verändern, und es im Vergleich zum direkten Licht, das die Probe nicht abgelenkt durchläuft, um eine viertel Wellenlänge verschieben. Unglücklicherweise sind unsere Augen, genau wie die Sensoren der Kameras, nicht in der Lage diese Phasenunterschiede abzuschätzen. - Seite 70 Die Probe weist einen exzellenten Kontrast auf, wenn das gebeugte Licht und das direkte (nicht abgelenkte) Licht um eine halbe Wellenlänge verschoben sind. Die Methode von Zernike besteht darin, auch das direkte Licht weiterhin um eine viertel Wellenlänge zu verschieben, damit der Unterschied zwischen gebeugtem und direktem Licht genau einer halben Wellenlänge entspricht.
- Seite 71 Set-up Mikroskope B-380 Um den Phasenkontrast für Serie B-380 zu benutzen, folgende Schritte befolgen: • Sicherstellen, dass am Revolver eine Satz Phasenkontrast-Objektive angebracht ist (am Körper mit “PH” gekennzeichnet). • Kondensor mithilfe des entsprechenden Griffs senken: Höheneinstellung des Kondensors •...
- Seite 72 • Phasenkontrast-Kondensor vollständig in seiner Halterung einsetzen, indem er bis zum Endanschlag ge- drückt wird: • Kondensor-Ring bis zur Position “0” (Hellfeld) drehen. • Aperturblende komplett öffnen: Diese Blende vollständig öffnen • Beleuchtung einschalten und eine Probe auf den Tisch legen (eine dunkle Probe erleichtert die Zentrierung). •...
- Seite 73 • Einen der beiden Okulare aus dem Tubus ziehen und das Einstellteleskop einsetzen. Den oberen Teil so lange drehen, bis das Bild der Phasenringe scharf gestellt ist: Einstellteleskop Oberer Teil einstellbar • Typischerweise sind zwei Ringe sichtbar, ein hellerer und ein dunklerer. Der hellere ist das Bild der Konden- sor-Ringblende, während der dunkle Ring den Phasenring im Objektiv repräsentiert: Im Teleskop gesehenes Bild •...
- Seite 74 • Der Zweck besteht darin, den hellen Ring mit dem dunklen Ring zu überlagern, damit sie deckungsgleich sind: Im Teleskop gesehenes Bild, bei zentrierten Ringen • Okular wieder einsetzen Jetzt kann das Phasenkontrastbild der Probe dargestellt werden. Für die Zentrierung der anderen Objektive (20x, 40x, 100x) auf dieselbe Weise vorgehen. Um mit dem 10x Objektiv ein korrektes Bild zu erhalten, muss Immersions-Öl (zwischen Objektiv und Objektträger-Abdeckglas) benutzt werden.
- Seite 75 Set-up Mikroskope B-500 B-800 B-1000 Um den Phasenkontrast für Serie B-500, B-800 und B-100 zu benutzen, folgende Schritte befolgen: • Sicherstellen, dass am Revolver ein Satz Phasenkontrast-Objektive angebracht ist (am Körper mit “PH” gekennzeichnet). • Kondensor mithilfe des entsprechenden Griffs senken: Höheneinstellung des Kondensors •...
- Seite 76 • Phasenkontrast-Kondensor vollständig in seiner Halterung einsetzen, indem er bis zum Hubende gedrückt wird: Der Kondensor muss vollständig in die Führung eingesetzt werden • Kondensor-Ring bis zur Position “BF” drehen. • Aperturblende komplett öffnen: • Beleuchtung einschalten und eine Probe auf den Tisch legen (eine dunkle Probe erleichtert die Zentrierung). •...
- Seite 77 • Eines der beiden Okulare aus dem Tubus ziehen und das Einstellteleskop einsetzen. Die Teleskop-Schraube lockern und den oberen Teil so lange bewegen, bis das Bild der Phasenringe scharf gestellt ist, die Schraube anschließend wieder anziehen: Teleskop-Schraube Oberer Teil einstellbar •...
- Seite 78 • Der Zweck besteht darin, den hellen Ring mit dem dunklen Ring zu überlagern, damit sie deckungsgleich sind: Im Teleskop gesehenes Bild, bei zentrierten Ringen • Langsam lassen Sie die Zentrierung Schrauben, Begleit in die Ruheposition. • Okular wieder einsetzen. Jetzt kann das Phasenkontrastbild der Probe dargestellt werden.
