REMKO DKT series Betriebsanleitung
Innengeräte für raumklimasysteme
Verwandte Anleitungen für REMKO DKT series
Inhaltszusammenfassung für REMKO DKT series

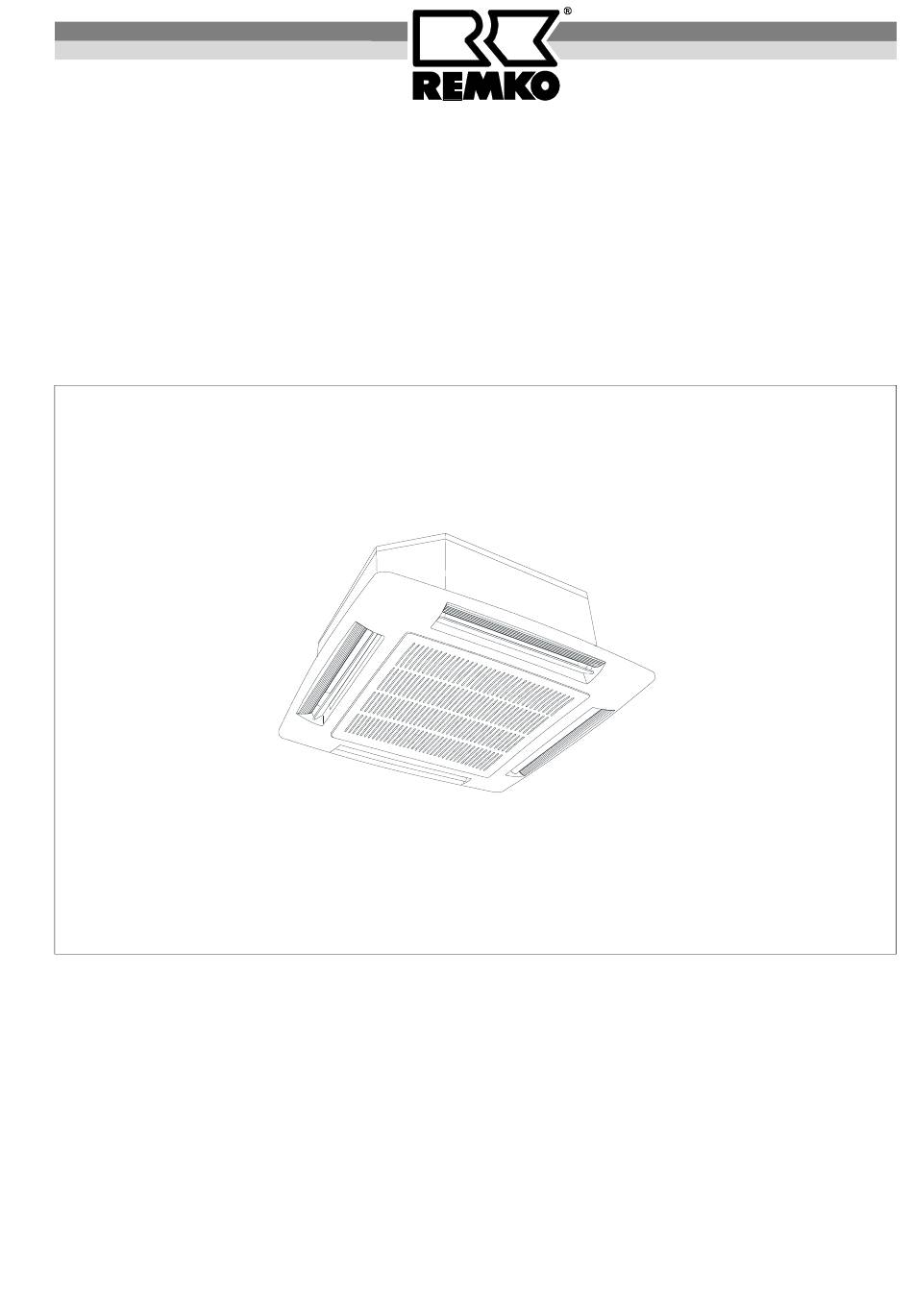

- Seite 1 REMKO DKT 20 - 110 Kaltwasser-Deckenkassetten Bedienung Technik Ersatzteile REMKO – alles bärenstark. Ausgabe D – L09...
-
Seite 3: Inhaltsverzeichnis
Vor Inbetriebnahme / Verwendung des Gerätes ist diese Anleitung sorgfältig zu lesen! Bei nicht bestimmungsgemäßer Verwendung, Aufstellung, Wartung etc. oder eigenmächtigen Änderungen an der werkseitig gelieferten Geräte- ausführung erlischt jeglicher Gewährleistungsanspruch. Änderungen vorbehalten! Innengeräte für Raumklimasysteme Deckenkassetten REMKO DKT 20 – 110 Inhalt Inhalt Seite Seite Montageanweisung für das... -
Seite 4: Sicherheitshinweise
Gerätebeschreibung ◊ Das Gerät darf ausschließlich im montierten Zustand und nur bestimmungsgemäß eingesetzt werden! Kaltwasserdeckenkassetten der Baureihe REMKO DKT ◊ Das Entfernen von Abdeckungen, Schutzgittern etc. sind 2-Leiter Ventilatorkonvektoren zum Einbau in Zwi- während des Gerätebetriebes ist unzulässig und schendecken, je nach Baugröße mit Eurorastermaß. -
Seite 5: Transport Und Verpackung
Transport und Verpackung Das Gerät wird in einer stabilen Transportverpackung Betriebsartwahlschalter aus Karton geliefert. Überprüfen Sie bitte sofort nach Mit diesem Schalter wird die im Sommer vorherrschen- der Anlieferung das Gerät und vermerken eventuelle de Betriebsart „Kühlen“ oder die im Winter vorherr- Schäden oder fehlende Teile auf dem Lieferschein. -
Seite 6: Pflege Und Wartung
Pflege und Wartung Einstellung der Ausblaslamellen Die Lamellen können gemäß der folgenden Bildern Die regelmäßige Pflege und Beachtung einiger Grund- positioniert werden. voraussetzungen gewährleisten einen störungsfreiem Betrieb und eine lange Lebensdauer der Geräte. Vor allen Arbeiten am Gerät muß die Spannungs- versorgung unterbrochen und gegen Wiederein- schalten gesichert werden! ◊... -
Seite 7: Reinigung Des Luftfilters
Reinigung des Luftfilters Das Gerät ist mit einem Luftfilter ausgerüstet. Er befin- 6. Lassen Sie den Filter beim Einsatz von Wasser erst det sich oberhalb des Ansauggitters. an der Luft vollständig trocknen werden, bevor Sie ihn wieder in das Gerät einsetzen. Reinigen Sie den Luftfilter in einem Intervall von längs- tens 2 Wochen. -
Seite 8: Störungsbeseitigung
Schaltet der Schwimmerschalter? ersetzen lassen. Wenn alle Funktionskontrollen durchgeführt wurden und das Gerät immer noch nicht einwandfrei arbeitet, benach- richtigen Sie bitte Ihren nächsten Fachhändler oder wenden Sie sich direkt an die REMKO GmbH & CO KG. -
Seite 9: Technische Daten
Technische Daten DKT 20 DKT 40 DKT 50 DKT 60 DKT 90 DKT 110 Kühlleistung max.* 11,0 Heizleistung max. 11,6 14,6 17,8 23,2 Luftleistung 3-2-1 stufig m³/h 670/450/360 700/490/310 850/600/470 1100/700/550 1300/910/550 1750/1220/700 Schalldruckpegel dB(A) 38/18/11 40/32/21 45/39/34 40/30/20 45/34/24 50/40/28 Elektroanschluß... -
Seite 10: Montageanweisung Für Das
Montageanweisung für das Fachpersonal ◊ Die Luftein- und -austritte dürfen nicht durch Möbel, Gardinen o. ä. behindert werden. Wichtige Hinweise vor der Installation ◊ Die Kondensatleitung muß mit mindestens 2 % Ge- fälle verlegt werden. Vor der eigentlichen Montage müssen folgende Punkte überprüft und eingehalten werden: ◊... -
Seite 11: Mindestfreiräume
Mindestfreiräume Die Deckenkassette besteht aus dem in der Zwischen- decke befindlichem Gerät und dem unterhalb der De- cke montiertem Ausblasgitter. Die Mindestfreiräume beziehen sich zum einen auf das Maß A Gerät um Wartungs– und Reparaturarbeiten an der Ventilbaugruppe durchzuführen, zum anderen auf das Ausblasgitter, um eine optimale Luftverteilung zu ge- währleisten. -
Seite 12: Die Komponenten Der Ventilbaugruppe
Die Komponenten der Ventilbaugruppe Geräteaufhängung DKT 60/90/110 Die als Beipack mitgelieferten Komponenten sind fol- gend aufgelistet: Komponenten der Ventilbaugruppe 20/40/50 60/90/110 Anschluß der Rohrleitung (Kaltwasser) Nr. Bezeichnung Anzahl Der bauseitige Kaltwasseranschluß erfolgt an die Drei- Wege-Ventilbaugruppe, die an einer abgeschrägten Reduzierstück incl. -
Seite 13: Zweitraum- Und Frischluftanschluß
2. Lösen Sie die in der Abbildung links unten gezeich- ◊ Zwischen den beiden Räumen muß eine Öffnung nete Schraube und montieren Sie die Leitungsöse geschaffen werden, die eine Luftzirkulation zwischen mit dieser Schraube. den beiden Räumen zuläßt. 3. Streichen Sie das Gewinde der Reduzierstücke und ◊... - Seite 14 Frischluftanschluß Wie bereits beschrieben besteht die Möglichkeit mit der Montieren Sie das Frischluftrohr, indem Sie den ent- Kassette auch Frischluft (Außenluft), zusätzlich zur sprechenden Blechkreis des Gehäuses entfernt und die Raumluft, anzusaugen und diese zu kühlen. darunter befindliche Polystyrol-Trennwand heraus- schneiden.
-
Seite 15: Raumtemperatur-Regelung
Geräte oder ähnliche Einflüsse auf den Fühler Externe Kondensatpumpe der Raumtemperatur-Regelung kann das Betriebs- Die als Zubehör von REMKO erhältliche Kondensat- verhalten beeinflussen. pumpe (EDV-Nr. 1613166) fördert das im Innengerät ◊ Die zulässige relative Raumfeuchte darf 95 % nicht anfallende Kondensat, auch im steigenden Betrieb, zu überschreiten. -
Seite 16: Elektrischer Anschluß
Elektrischer Anschluß Sämtliche elektrischen Installationen sind von Regeltafel DKT 20 / 40 / 50 Fachunternehmen auszuführen. Die Montage der Elektroanschlüsse muß spannungsfrei erfolgen. Folgende elektrische Anschlüsse sind vorzunehmen: 1. Anschluß der Kabelfernbedienung 2. Anschluß der Netzzuleitung 3. Anschluß der Ventilbaugruppe 4. -
Seite 17: Elektrisches Schaltschema
Elektrisches Schaltschema Anschluß einer Kassette Anschluß Anschluß Ventilkopf Anschluß Ventilkopf Ventilkopf Betriebsart Kühlen / Heizen Betriebsart Kühlen Kühlen (Zweileiter-System) (Zweileiter-System) Hinweis zu der Betriebsart Kühlen / Heizen In der Betriebsart Kühlen und Heizen sind die Klemmen 1 und Klemme 2 der Klemm- leiste TB 3 zu brücken! -
Seite 18: Anschluß Mehrerer Kassetten
Anschluß mehrerer Kassetten Ohne Zusatzrelais Mit Zusatzrelais Raumtemperatur-Regelung Raumtemperatur-Regelung Zuleitung Zuleitung 230 V / 1~ / 50 Hz 230 V / 1~ / 50 Hz : mittlere Drehzahl : niedrige Drehzahl Deckenkassette : hohe Drehzahl TB 1 Deckenkassette Deckenkassette TB 1 TB 1 Weitere Geräte Weitere Geräte... -
Seite 19: Inbetriebnahme
Inbetriebnahme Inbetriebnahme von Kühl– und Heizkreisen Die Inbetriebnahme hat entsprechend der Inbe- Bei der Inbetriebnahme von Kühlkreisen in Verbindung triebnahme-Bescheinigung Kaltwasser- mit Heizkesseln im Zweileitersystem sind folgende Erzeugers zu erfolgen und ist entsprechend zu Punkte sind zu beachten: dokumentieren! ◊ Schalten Sie die Primär– und Sekundärpumpe, so- wie den Heizkessel ein. - Seite 20 REMKO GmbH & Co. KG Klima- und Wärmetechnik 32791 Lage · Im Seelenkamp 12 32777 Lage · Postfach 1827 Telefon (0 52 32) 606 - 0 Telefax (0 52 32) 606260...
