1.2 LEDs del panel delantero

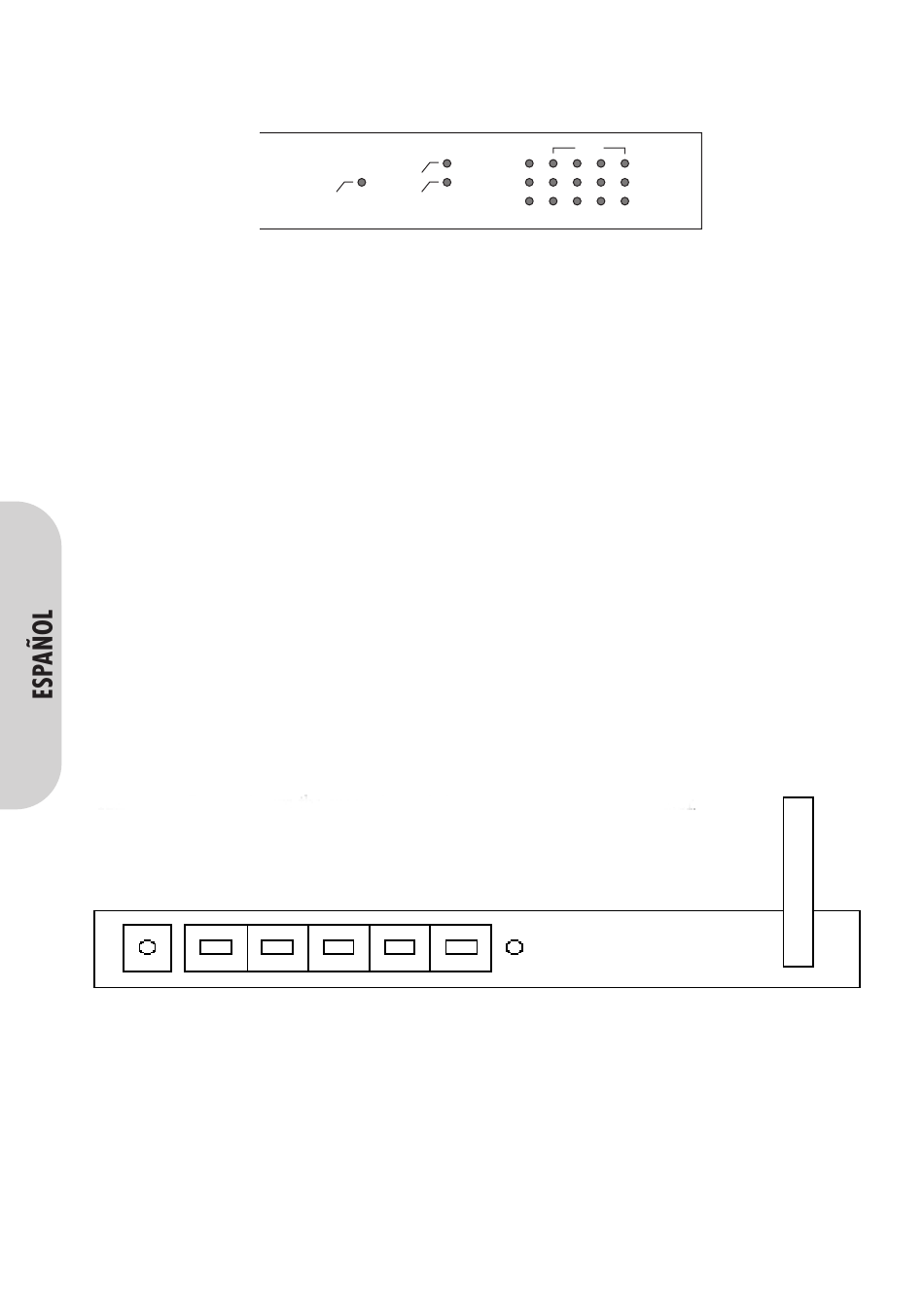

La siguiente figura muestra la vista delantera del router inalámbrico BAR-WL.
• PWR (Alimentación)
• DIAG (Diagnóstico)
• WLAN (LAN inalámbrica)
Enable:
Activity:
• WAN (Puerto WAN)
Link:
Activity:
• LAN (Puertos LAN)
Link/Act:
FD/Col:

1.3 Conexiones del panel posterior

La siguiente figura muestra la vista posterior del router inalámbrico BAR-WL.
Power WAN
• Init Pulse el botón de inicialización brevemente para reinicializar el dispositivo. Pulse el botón Init.[Inicialización]
durante más de 3 segundos para borrar todos los parámetros de configuración y restablecer el router a su
configuración predeterminada de fábrica.
• WAN Este puerto es para la conexión a la red de área extensa a través de un módem de cable o ADSL.
• LAN 1-4 Estos puertos se usan para conectar ordenadores y periféricos al router inalámbrico BAR-WL.
• Power Este enchufe hembra sirve para conectar la fuente de alimentación externa al router.
89
WLAN
Link
Power
Act
Verde Encendido fijo, cuando la alimentación está conectada.
Rojo Se enciende durante la realización de la prueba automática. Apagado durante el
funcionamiento normal.
Verde Encendido fijo cuando el AP (Punto de acceso) está activado.
Verde Parpadea cuando se transmiten datos a través de un punto de acceso.
Verde Encendido fijo, cuando el módem de cable/ADSL está bien conectado
Amarillo Parpadea cuando se transmiten datos a través de un puerto WAN.
Verde Encendido fijo cuando hay conexión y la transmisión se realiza a 100 Mbps.
Amarillo Encendido fijo cuando hay conexión y la transmisión se realiza a 10 Mbps.
Verde/Amarillo Parpadea cuando se transmiten datos a través de este puerto LAN.
Verde Encendido fijo cuando el sistema funciona en modo full dúplex.
Apagado cuando el sistema funciona en modo half dúplex.
Parpadea cuando se ha producido una colisión de datos en este puerto.
1 2 3
WAN LAN
100M
Link/Act
Col/Fdx
1 2 3 4
4 Init
