1.2 Indicatori del pannello anteriore

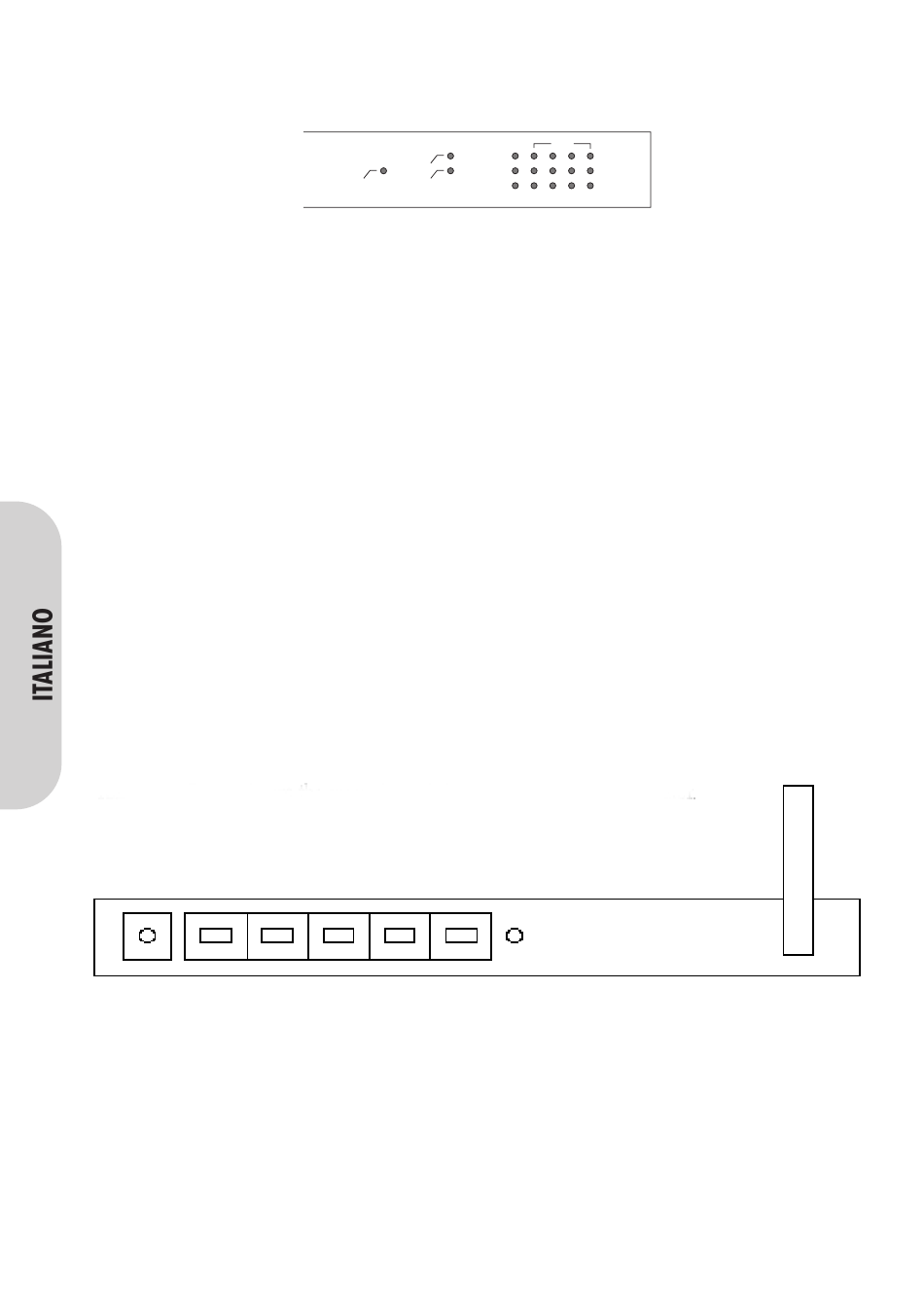

La figura seguente mostra il pannello anteriore del router wireless BAR-WL.
• PWR (Alim.)
• DIAG (Diagnostica)
• WLAN (LAN wireless)
Enable (Abilita):
Activity (Attività):
• WAN (porta WAN)
Link (Collegamento):
Activity (Attività):
• LAN (porte LAN)
Link/Act
(Collegamento/Attività):
FD/Col:
1.3 Collegamenti del pannello posteriore
La figura seguente mostra il pannello posteriore del router wireless BAR-WL.
Alim.
WAN
• Inizializzazione
• WAN
• LAN 1-4
• Alimentazione
61
Link
Power
Act
Verde
Accesa e fissa quando il router è acceso.
Rossa
Si accende durante l'autotest di accensione. È spenta durante il normale
funzionamento.
Verde
Accesa e fissa quando viene abilitato un punto di accesso (AP).
Verde
Lampeggiante quando vengono trasferiti dati tramite il punto di accesso.
Verde
Accesa e fissa quando il modem ADSL/cavo è collegato correttamente.
Gialla
Lampeggiante quando vengono trasferiti dati tramite la porta WAN.
Verde
Accesa e fissa quando il collegamento è attivo e funzionante a 100 Mbps.
Gialla
Accesa e fissa quando il collegamento è attivo e funzionante a 10 Mbps.
Verde/Gialla
Lampeggiante quando vengono trasferiti dati tramite la porta LAN.
Verde
Accesa e fissa quando viene attivata la modalità full-duplex.
Spenta se in modalità half-duplex.
Lampeggiante quando si verifica una collisione in corrispondenza della porta.
1
2
3
Il pulsante di inizializzazione consente di riavviare e re-inizializzare velocemente il dispositivo. Premere il
pulsante Init. per più di 3 secondi per cancellare la configurazione corrente e ripristinare i valori predefiniti
del router.
Questa porta consente di collegare il router a una rete WAN mediante un modem ADSL o un modem via
cavo.
Queste porte consentono di collegare computer e periferiche al router BAR-WL.
Questa presa consente di collegare al router il cavo dell'alimentazione elettrica.
WLAN
WAN
LAN
100M
Link/Act
Col/Fdx
1
2
3
4
4
Init
