1.2 LEDs auf der Front des Geräts

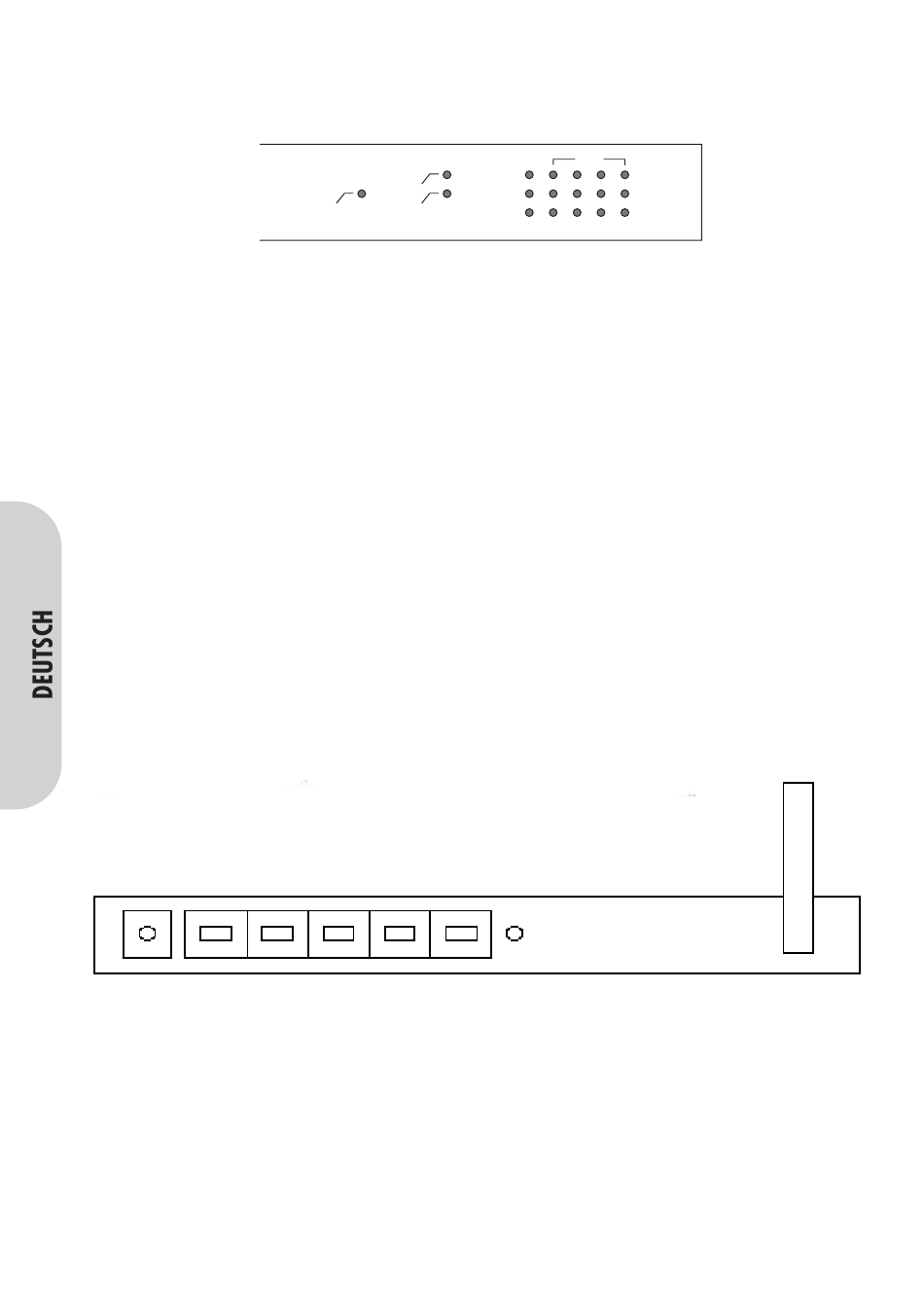

Die folgende Grafik zeigt eine Frontansicht des BAR-WL Wireless Routers.
• PWR (Power)
• DIAG (Diagnose)
• WLAN (Wireless LAN)
Bereitschaft:
Aktivität:
• WAN (WAN port)
Verbindung:
Aktivität:
• LAN (LAN ports)
Link/Act:
• FD/Col:
1.3 Geräterückseite und Anschlüsse
Die folgende Grafik zeigt die Rückansicht des BAR-WL Wireless Routers.
Power WAN
• Init Ein schnelles Drücken dieses Knopfes führt einen Reboot des Geräts durch. Wird der Knopf länger als 3 sekunden
gedrückt wird die Konfiguration des Routers gelöscht und in die Fabrikseinstellungen zurückgesetzt.
Dieser Port dient dem Anschluss eines ADSL- oder Kabelmodems
• WAN
• LAN 1-4 Diese Ports dienen dem Anschluss vvon Computern und anderen Netzwerksgeräten an den BAR-WL.
• Power Hier wird das Netzgerät angeschlossen.
33
Link
Power
Act
Grün Leuchtet bei Spannungsversorgung
Rot Leuchtet während des Selbsttests. Leuchtet nicht im normalen Betrieb.
Grün Leuchtet wenn ein Access Point verfügbar ist.
Grün Blinkt, wenn Daten über das Wireless LAN transferiert werden.
Grün Leuchtet, wenn ein ADSL/WAN-Gerät korrekt angeschlossen ist.
Gelb Blinkt, wenn Daten über den WAN-Port transferiert werden.
Grün Leuchtet bei einer 100 MBit-Verbindung
Gelb Leuchtet bei einer 10 MBit-Verbindung
Grün/Gelb Blinkt bei Datentransfers über den LAN-Port
Grün Leuchtet im Full-Duplex-Betrieb
Leuchtet nicht im Half-Duplex-Betrieb
Blinkt, wenn eine Kollision auf dem Port stattfindet.
