Hinweise zur Sicherheit
Warnhinweise sind mit diesem Symbol in der Anlei-
tung gekennzeichnet.
Anleitung vor dem Gebrauch des Produktes
durchlesen!
Sicherheits- und Einstellhinweise beachten!
Die grundlegenden Sicher-
heitshinweise sind unter
(www.warema.de/Sicherheitshinweise)
abrufbar.
Zielgruppe
Die Anleitung richtet sich an den Monteur (Inbetriebnahme)
und die Elektrofachkraft (Anschlussarbeiten).
Zulässige Tätigkeiten
Zulässig sind nur Tätigkeiten an dem Produkt, die in die-
ser Anleitung beschrieben sind. Es dürfen keinerlei sons-
tige Veränderungen ohne schriftliche Genehmigung von
WAREMA vorgenommen werden.
Bestimmungsgemäße Verwendung
Der Antrieb ist ausschließlich für den Betrieb nachfolgender
Produkte bestimmt.
Lamellendach L60 (nur Lamellenwendung möglich)
Lamellendach L70 (Lamellenwendung und Fahrbewe-
gung möglich)
2
Inbetriebnahme
2.1
Informationen zu Endlagen
untere Motorendlage
Der Antrieb hat eine positionsgesteuerte Endabschaltung
unten.
Wendeantrieb: Lamellen geschlossen (Lamellenwinkel
0° - in WMS zu hinterlegender Lamellenwinkel 90°)
Verfahrantrieb: Lamellen ausgefahren
obere Motorendlage
Der Antrieb hat eine positionsgesteuerte Endabschaltung
oben.
Wendeantrieb: Lamellen geöffnet (Lamellenwinkel 135°
- in WMS zu hinterlegender Lamellenwinkel -45°)
Verfahrantrieb: Lamellen eingefahren
2023542 [Rev. 2 - de]/2018-11-16
Hinweise zur Sicherheit

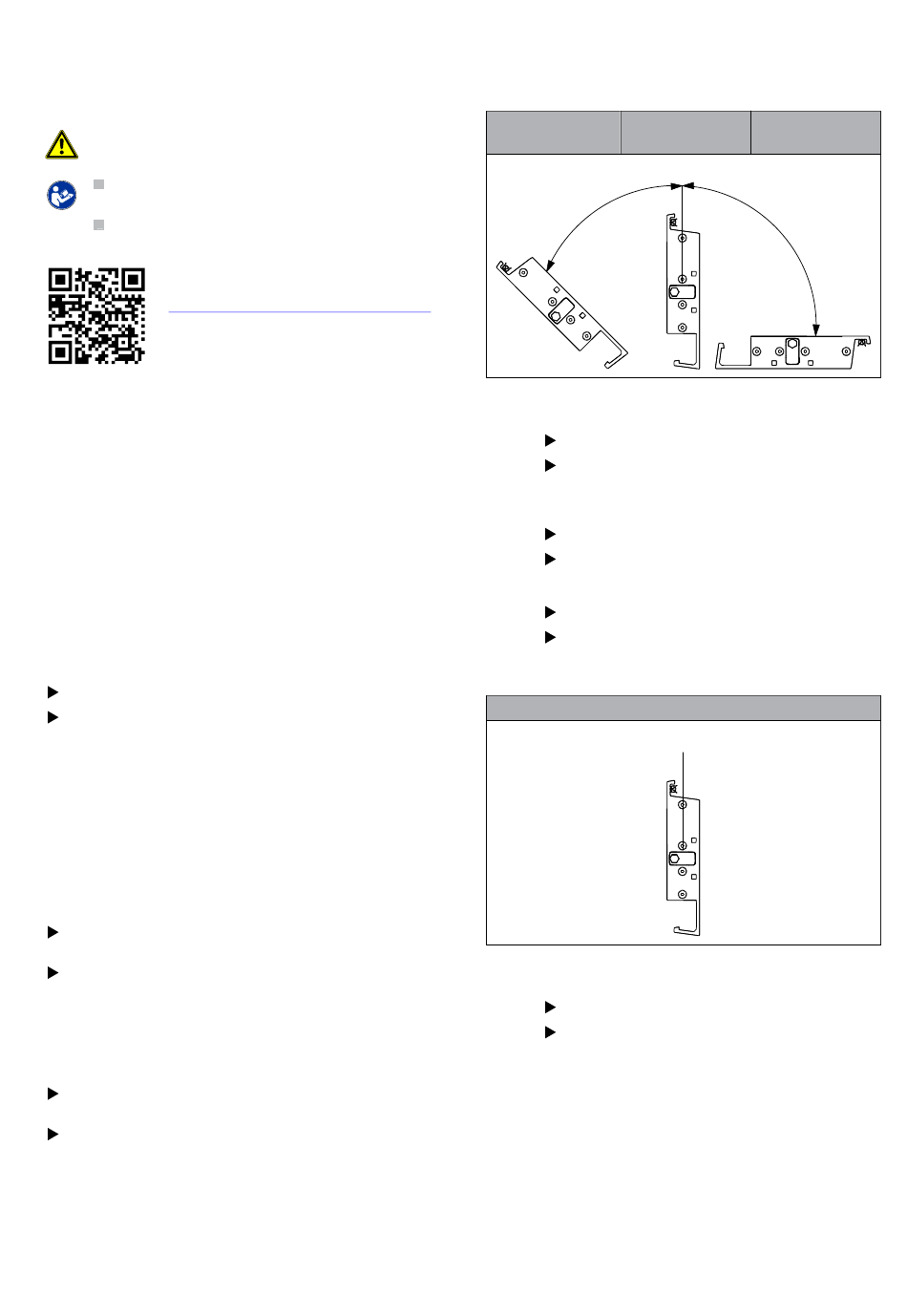

Lamellenwinkel beim Wenden (Wendeantrieb)
Obere Endlage -
Mittlere Stellung
Wendung 135°
- Wendung 90°
1
Tab. 1:
zulässige Lamellenwinkel beim Wenden
1
Obere Endlage:
Lamellenwinkel: 135°
In WMS zu hinterlegender Lamellenwinkel:
-45°
Mittlere Stellung:
Lamellenwinkel: 90°
In WMS zu hinterlegender Lamellenwinkel: 0°
Untere Endlage:
Lamellenwinkel: 0°
In WMS zu hinterlegender Lamellenwinkel: 90°
Lamellenwinkel beim Verfahren (Verfahrantrieb)
mittlere Stellung - Wendung 90°
Tab. 2:
zulässige Lamellenwinkel beim Verfahren
2
Mittlere Stellung:
Lamellenwinkel: 90°
In WMS zu hinterlegender Lamellenwinkel: 0°
Untere Endlage
- Wendung 0°
1
1
2
