Labornetzgeräteserie
Laboratory Power Supply Series
PS 8000 DT
PS 8016-20 DT:
PS 8032-10 DT:
PS 8065-05 DT:
PS 8032-20 DT:
PS 8065-10 DT:
640W - 1500W
16V - 360V
4A - 60A
09 200 130
09 200 131
09 200 132
09 200 133
09 200 134
PS 8160-04 DT:
09 200 135
PS 8080-40 DT:
09 200 136
PS 8080-60 DT:
09 200 137
PS 8360-10 DT:
09 200 138
PS 8360-15 DT:
09 200 139
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Elektro-Automatik PS 8016-20 DT
Inhaltszusammenfassung für Elektro-Automatik PS 8016-20 DT

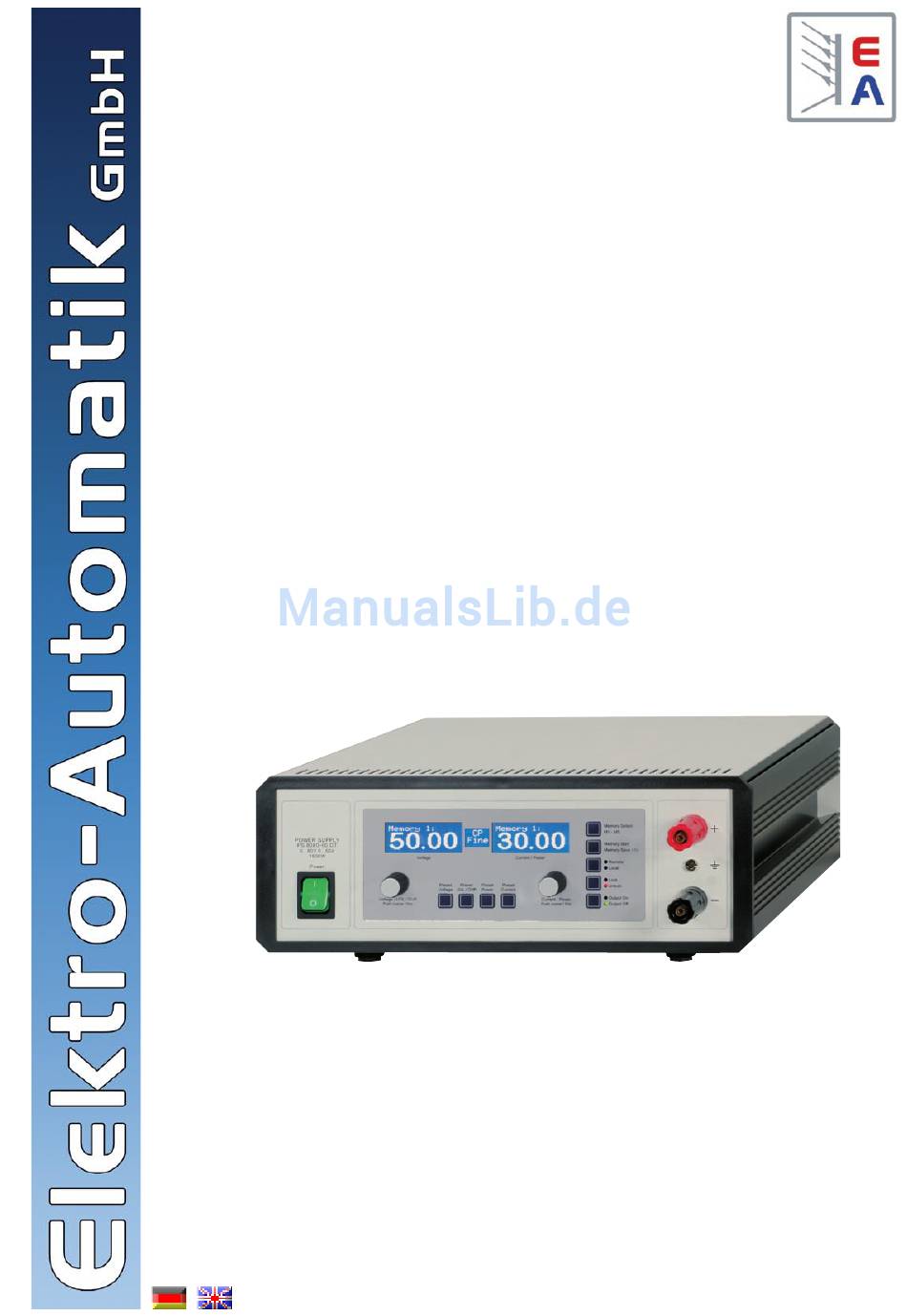

- Seite 1 Labornetzgeräteserie Laboratory Power Supply Series PS 8000 DT 640W - 1500W 16V - 360V 4A - 60A PS 8016-20 DT: 09 200 130 PS 8160-04 DT: 09 200 135 PS 8032-10 DT: 09 200 131 PS 8080-40 DT: 09 200 136...
-
